战斗机机身逆向工程线框三维建模作品

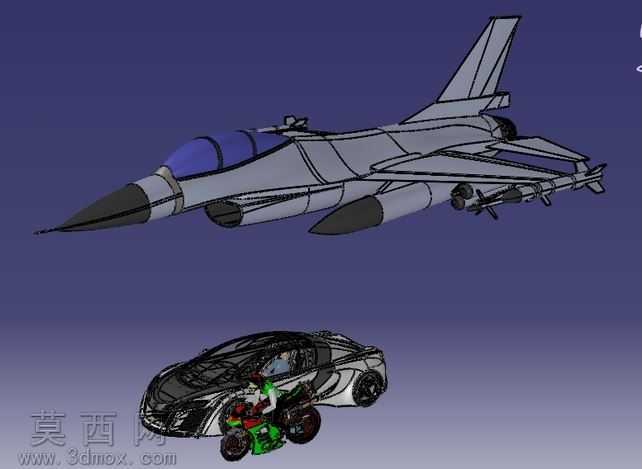

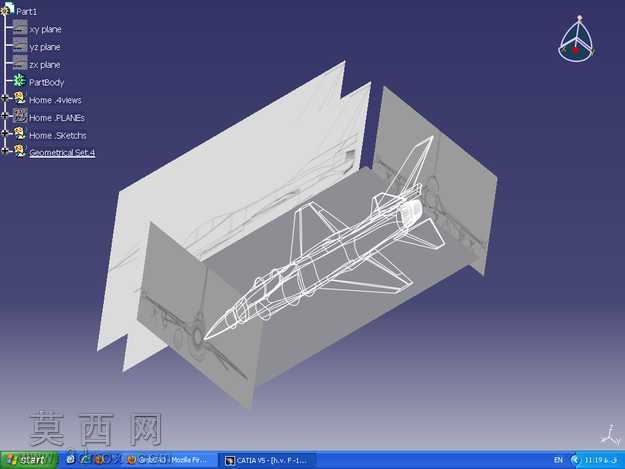

本作品为战斗机外形逆向工程建模成果，建模过程依托三维设计环境完成，首先通过多视角基准平面搭建定位体系，分别创建xy、yz、zx三个正交基准平面作为逆向测绘的定位基准，同时构建多组辅助参考平面匹配实物扫描或影像测绘的轮廓数据，确保整体外形定位精度符合逆向还原要求。建模过程采用线框架构先行的设计思路，先勾勒战斗机整体气动外形的轮廓线，从机头尖部的流线型起点开始，逐段绘制机身纵向主轮廓线，匹配战斗机超音速飞行的气动修形特征，依次勾勒出座舱段的隆起轮廓、进气道的凹陷结构、主机翼的后掠角度线条、尾翼的安定面轮廓以及尾喷口的环形边界线，所有线框元素严格对齐参考平面上的测绘点位，确保各段线条的衔接顺滑无拐点，还原真实战机的气动曲面走向。在线框骨架搭建完成后，后续可基于线框生成曲面结构，覆盖机身蒙皮、机翼翼型、尾翼安定面等全部外覆盖件，建模过程中重点还原了战机的长细比特征、机翼后掠角参数、垂尾的外倾角度、平尾的安装位置等关键结构尺寸，保证逆向还原的外形与实物比例完全一致。建模过程中对结构细节做了分层处理，将机身主体、机翼、尾翼、座舱、进气道等不同部位的线框元素归类到不同的几何集合中，方便后续曲面生成阶段的元素选取与编辑，同时预留了结构深化的接口，可在现有线框基础上进一步补充起落架舱、武器挂点、航电开口等细节结构。整个逆向建模过程严格遵循实物测绘的尺寸逻辑，所有线条的曲率、角度、位置关系均参考真实战机的公开尺寸参数校验，避免出现外形失真的问题，线框阶段的精度控制为后续实体化生成、结构仿真、气动分析等后续工作提供了可靠的基础框架，可用于航空类产品的结构教学、逆向设计流程演示、外形方案验证等场景。
