油漆混合用多回路液压控制系统设计

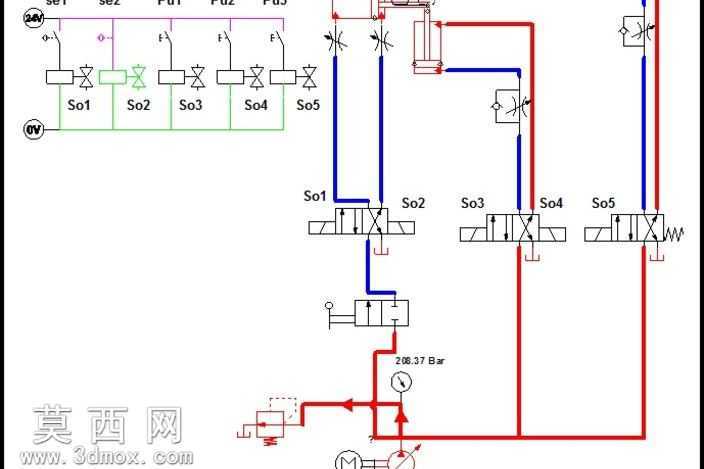

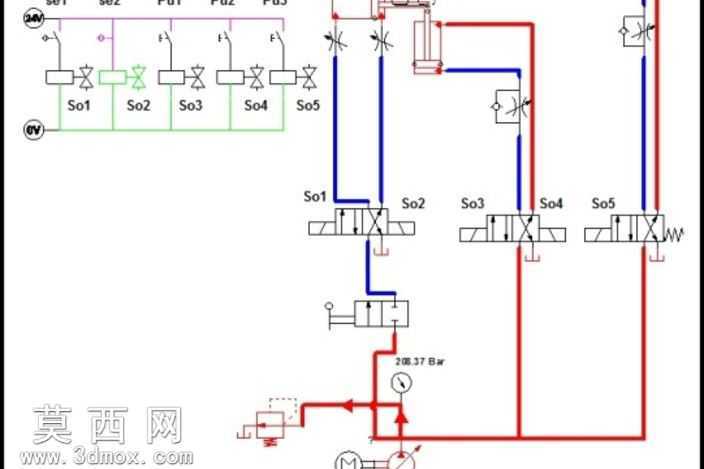

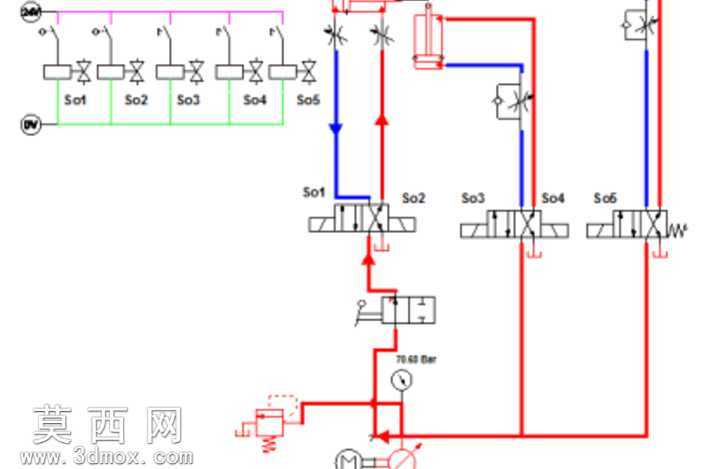

本模型针对油漆混合自动化作业的工况需求完成液压回路的三维建模与原理设计，建模过程中严格遵循液压元件的实际安装尺寸与油路连接规范，对动力单元、控制元件、执行元件及辅助元件逐一完成参数化建模，还原了液压系统从动力输出到动作执行的完整油路走向。模型中对液压泵、溢流阀、压力表、手动换向阀、多组电磁换向阀、单向节流阀、执行油缸等核心元件做了精细化结构还原，区分了进油、回油的油路路径，通过红蓝配色区分压力油路与回油油路，清晰呈现不同阀组的通断状态对油路流向的控制逻辑。设计过程中围绕油漆混合的多工序动作需求，设置了五组独立控制回路，可分别对应不同混合工序、夹具动作的驱动需求，通过节流阀的参数设置实现执行元件的速度调节，通过溢流阀完成系统额定压力的设定与过载保护，手动应急阀的设置兼顾了系统调试与故障状态下的应急操作需求。建模时对每个阀件的中位机能、油口连接位置做了准确还原，确保油路原理的正确性，元件材质区分了金属阀体、密封件、油管的不同质感，通过渲染呈现出工业液压系统的真实视觉效果，整体结构布局紧凑合理，油路排布避免了不必要的弯折与干涉，既满足油漆混合作业的多动作协同控制要求，也清晰展现了液压系统动力分配、方向控制、速度调节、压力保护的核心设计思路，可作为液压原理学习、同类混合设备液压系统设计的参考模型，帮助理解多回路液压系统的元件选型、油路搭建与逻辑控制方式。
