液压执行油缸三维结构设计模型

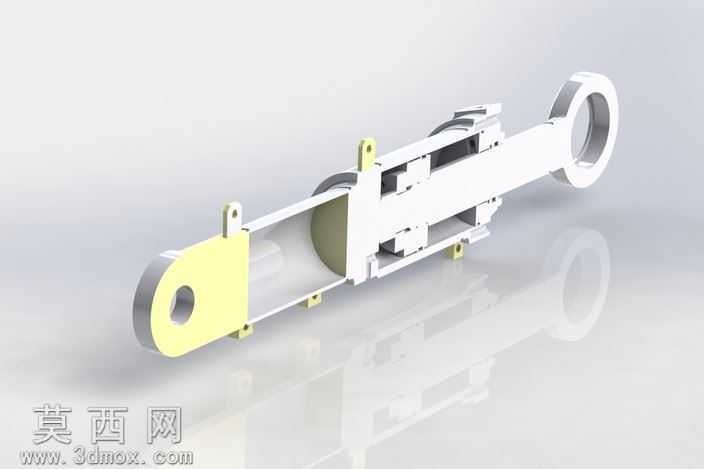

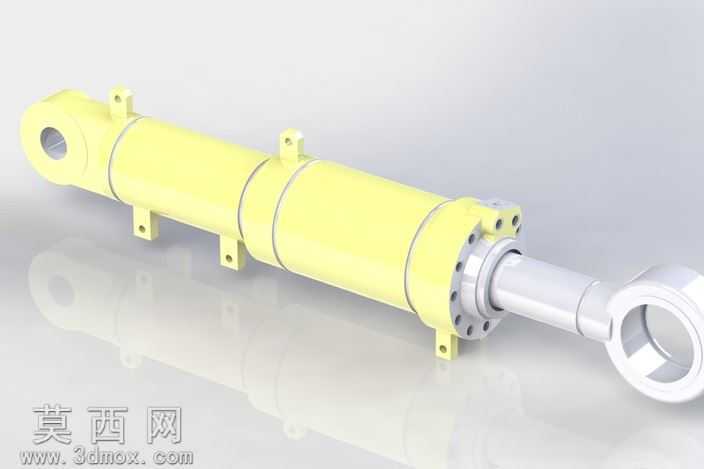

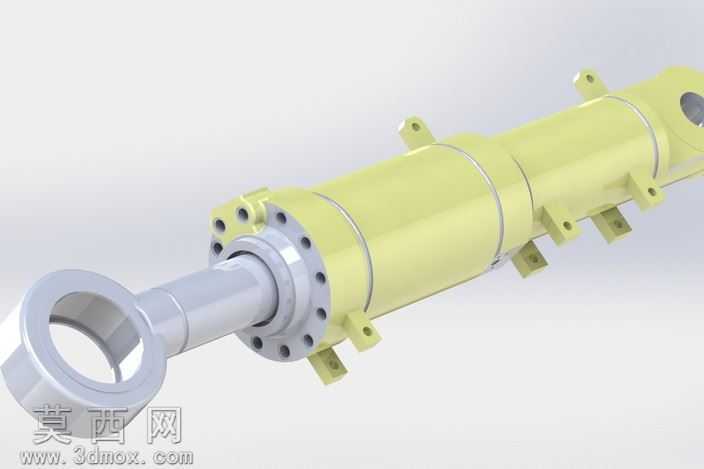

本模型为液压执行元件的三维参数化设计成果，建模过程严格遵循液压元件的通用设计规范，采用自底向上的装配建模思路完成整体搭建。首先对核心组成部件进行单独建模：针对活塞杆部分，采用回转类特征建模逻辑，通过草图绘制杆体的轴向截面轮廓，经旋转特征生成杆体基础结构，再对端部铰接耳环进行单独草绘拉伸，完成铰接孔的切除与安装倒角的细节处理，保证杆体同轴度公差符合液压元件的设计要求。针对缸筒部件，先绘制缸体外径与内径的同心圆轮廓，通过拉伸生成缸筒主体，再对缸筒两端的法兰安装面进行特征创建，均匀布置法兰连接螺栓孔，同时在缸筒外壁依次创建各个径向安装支座，每个支座的安装孔位、定位尺寸均参照通用液压油缸的安装标准设定，保证模型具备实际生产参考价值。针对端盖与密封结构部分，分别建模前端盖、后端盖的实体结构，预留密封件安装槽位，对端盖与缸筒的配合面做公差适配的特征处理，还原密封沟槽的标准尺寸结构。材质渲染阶段，为缸体外壁赋予淡黄色工业防护漆材质，调整材质的粗糙度参数模拟漆面的哑光金属质感，为活塞杆、端盖法兰、铰接耳环部分赋予抛光金属钢材质，添加轻微的环境反射效果还原金属机加工表面的视觉特征，为安装螺栓、密封件等小部件分别赋予发黑处理金属、橡胶密封件的对应材质，提升模型的真实感。结构设计上，模型完整还原了双耳环铰接式液压油缸的典型结构，缸筒外壁的多组安装支座可适配不同的设备安装场景，活塞杆端部的铰接结构可实现与负载部件的活动连接，各部件的装配约束完全按照实际装配关系设定，缸筒与端盖采用同轴配合，活塞杆与缸筒内孔采用滑动同轴配合，所有螺栓连接均添加对应的装配约束，可直观展示液压油缸的整体装配逻辑与部件组成，可作为液压系统设计、机械结构教学、设备方案展示的参考三维模型。
