175L油箱配套液压动力站三维设计

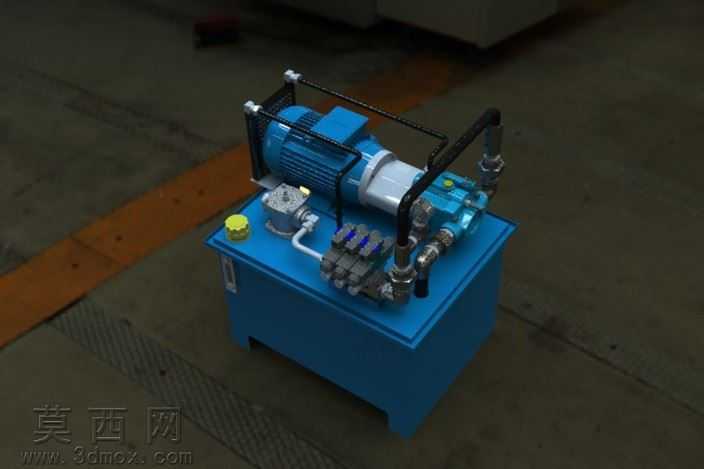

本作品为175L油箱规格的液压动力站三维建模成果，建模过程中严格遵循液压系统的实际装配逻辑，对整套装置的各个组成部件进行了1:1比例的精细化还原。首先从底部的储油箱体开始建模，采用钣金建模逻辑构建箱体的焊接式结构，还原了箱体的加强筋布局、底部支撑脚、侧边吊装位的结构特征，同时对油箱顶部的安装面板进行了精准的孔位排布设计，确保后续各个元件的安装位置完全匹配实际装配公差。在动力元件部分，还原了卧式安装的驱动电机与轴向柱塞泵的连接结构，细致刻画了电机的散热鳍片、接线盒、端盖密封结构，以及泵体的油口、调压螺钉、安装法兰的细节，同时搭建了电机与泵之间的钟形罩连接支架、联轴器传动结构，还原了两者的同轴装配关系。在控制元件部分，对阀组的集成安装块进行了建模，还原了叠加式液压阀的堆叠结构，包括电磁换向阀、溢流阀、单向阀的外形与安装定位，同时刻画了阀组上的压力测点、油口堵头、接线插头的细节特征。管路部分采用三维扫掠建模方式，还原了高压油管、回油管的走向，搭配了对应的管接头、法兰、管夹固定结构，同时还原了油箱顶部的空气滤清器、液位计、注油口、放油球阀等辅助元件的结构。材质渲染阶段，为油箱主体赋予了工业蓝色哑光金属漆材质，电机部分赋予了铸铁灰与银白金属拼接材质，液压阀块赋予了发黑处理的深灰金属材质，油管赋予了黑色橡胶与镀锌金属接头的组合材质，地面场景搭配了工业环氧地坪材质，通过打光模拟车间自然光效果，呈现出真实的工业设备质感。设计过程中充分考虑了液压站的布局合理性，将阀组布置在油箱顶部靠前位置便于操作维护，电机与泵的布局预留了足够的散热空间，管路走向避开了操作干涉区域，整体结构紧凑且符合液压动力单元的实际设计规范，可用于液压系统教学演示、设备布局方案验证、非标液压站设计参考等场景，能够直观展现中小型液压动力站的完整结构组成与装配逻辑。
