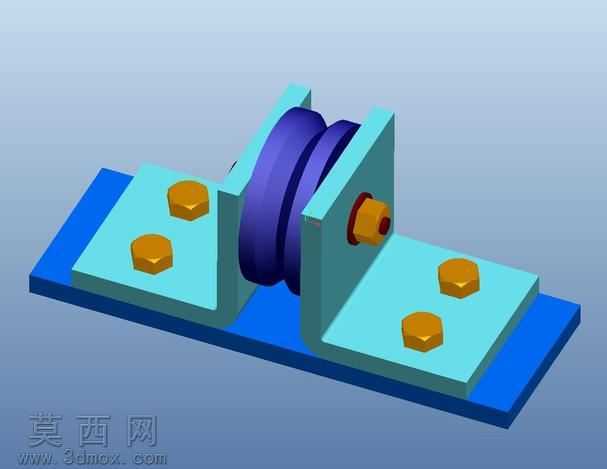

带安装底座的槽轮支撑固定组件

该支撑组件采用三维参数化建模完成整体设计，建模过程中首先搭建底部安装底板的基础特征，通过拉伸命令生成带双侧立板的U型支撑主体，双侧立板保持同轴度公差要求，为槽轮的转动提供稳定的支撑基准。槽轮部分通过回转特征生成带双限位凸缘的轮体结构，轮体中心预留轴孔，与穿装在双侧立板间的轮轴形成转动配合，轮轴端部采用六角锁紧结构实现轴向限位，避免轮体运转过程中出现轴向窜动。安装底板上预留四个对称分布的内六角螺栓安装位，螺栓采用标准外六角紧固件建模，可实现组件与外部安装基面的可靠固定，建模时对螺栓头的六角棱边、螺纹段的简化特征都做了标准化还原，保证装配关系的准确性。材质渲染方面，底部安装底座与双侧支撑立板采用哑光浅蓝色工程塑料材质表现，表面做轻微磨砂质感处理，还原非金属结构件的视觉特征；槽轮部分采用深紫色哑光橡胶材质，模拟工业槽轮常用的包胶轮质感，突出轮体的缓冲耐磨属性；紧固件与轮轴端部采用金属黄铜材质渲染，金属表面做轻微的反光与倒角高光处理，区分金属件与非金属件的材质差异。结构设计上采用双侧对称支撑的形式，相比单侧悬臂支撑拥有更高的结构刚性，可承受更大的径向载荷，四个安装孔的对称布局让组件安装时受力更均匀，槽轮双侧的凸缘结构可对绕装在轮槽内的皮带、绳索类传动件起到限位作用，避免传动件运转过程中脱槽。整体建模过程严格遵循装配逻辑，各零件间保留合理的装配间隙，转动副部位的配合尺寸符合机械设计公差要求，渲染时采用柔和的环境漫反射光源，清晰展现各部分的结构层次与装配关系，完整还原了该轮组支撑组件的结构特点与功能属性，可直接用于机械结构教学、传动方案演示等场景。
