两自由度仿拇指机械传动结构设计

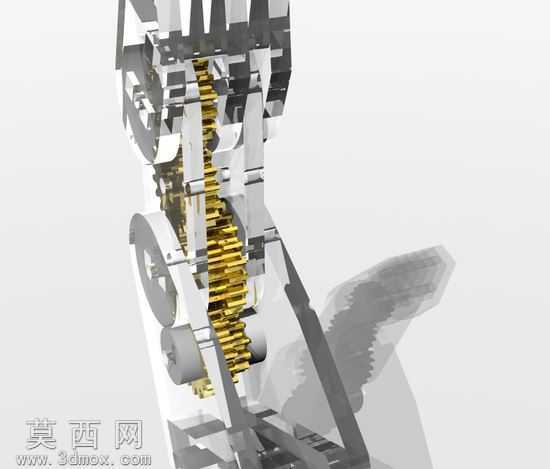

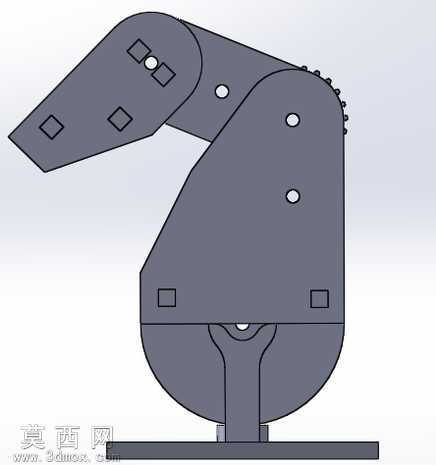

该作品为仿拇指两自由度机械传动结构，采用三维建模软件完成全参数化设计，建模过程中对每一个零件的尺寸公差、装配间隙都做了严谨的参数约束，确保所有部件可直接适配1/8英寸厚度的板材加工，无需额外调整尺寸即可从单块标准板材上完成所有零件的裁切下料，大幅降低加工制备的材料损耗与工序复杂度。模型整体采用分层装配逻辑构建，核心传动部分采用渐开线圆柱齿轮组实现动力传递，建模时对齿轮的模数、齿形角、齿顶高系数都做了标准化设定，保证齿轮啮合过程中传动平稳无卡滞，可精准将输入动力传递至拇指的两个活动关节，实现两个维度的摆动动作。渲染阶段对不同功能部件做了差异化材质赋予：传动齿轮组采用抛光黄铜材质，通过调整金属粗糙度、反射率参数还原金属零件的金属光泽与加工质感；外部支撑与关节构件采用哑光银灰色工程塑料材质，通过细微的磨砂纹理参数设置模拟3D打印或板材裁切后的表面质感；背景区域采用半透明消隐处理，通过调整模型透明度突出核心传动结构的布局，同时保留整体机构的轮廓形态，让观看者可清晰观察内部齿轮的排布与传动路径。结构设计上采用基座铰接与关节联动的布局，除预设的两度转动自由度外，若调整基座处的旋转约束参数，还可拓展出第三维度的转动能力，为后续功能拓展预留了调整空间。建模过程中对所有活动关节都添加了装配约束与运动干涉检查，模拟关节摆动全过程中零件间的间隙状态，避免实际装配后出现运动干涉、零件卡涩的问题，每个零件的连接孔位、铰接轴尺寸都做了统一规格设定，方便采用标准紧固件完成整体装配，无需定制特殊规格的连接件。整体设计兼顾了仿生动作的实现需求与加工制备的便捷性，既还原了拇指关节的动作逻辑，又通过标准化的零件设计降低了制作门槛，可作为仿生机械手指、小型夹持机构的设计参考，也可用于机械原理教学演示，直观展示齿轮传动与多自由度铰接结构的运作逻辑。
