七缸星型径向引擎结构三维建模作品

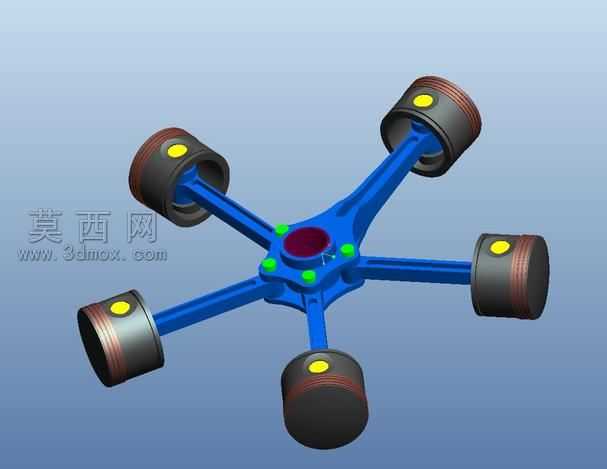

本径向引擎三维模型采用Creo Elements完成全参数化建模，整体遵循星型活塞发动机的经典布局逻辑，围绕中心曲柄连杆机构完成全部零部件的结构搭建。建模过程中首先确定中心曲轴的回转轴线，以此为基准均匀分布七个活塞气缸的安装位，保证各气缸轴线与曲轴中心的夹角完全一致，满足径向引擎周向均布的结构特性。模型对核心运动部件做了精细化还原：中心星形连接架上预留了曲柄销的配合安装孔，孔位周边设计了加强凸台结构，同时添加了绿色标识的定位紧固点，保证各连杆安装位置的精度；每个活塞组件都还原了活塞本体、活塞环槽、销轴连接位的细节，活塞外表面做了符合工业设计规范的圆柱度约束，可直接用于后续的运动仿真验证。渲染环节采用高级渲染模块完成材质与光影设置，金属部件区分了不同的材质属性：曲轴与星形架采用哑光合金钢材质，表面添加细微的磨砂金属纹理，还原锻造钢材的质感；活塞外壁采用带有轻微氧化层的铸铝材质，端面添加黄色定位标识点，清晰区分活塞的安装朝向；气缸套内壁做了高光金属处理，模拟缸套珩磨后的光滑表面特性。场景采用深暗色背景搭配定向柔光，从斜上方投射主光源，勾勒出各部件的轮廓结构，同时添加弱环境补光避免暗部细节丢失，让周向分布的活塞组件层次分明，清晰展现径向引擎的空间布局特点。设计过程中严格遵循内燃机的结构设计规范，各运动部件之间预留了合理的装配间隙，连杆与曲柄、活塞与缸体的配合关系完全符合实际机械装配要求，既保证了模型外观的还原度，也具备结构合理性，可用于动力机械结构教学、引擎原理演示、相关产品设计参考等场景，完整展现了径向引擎紧凑的周向布局特点与核心运动结构的组成逻辑。
