柴油发动机高压燃油喷油器结构设计

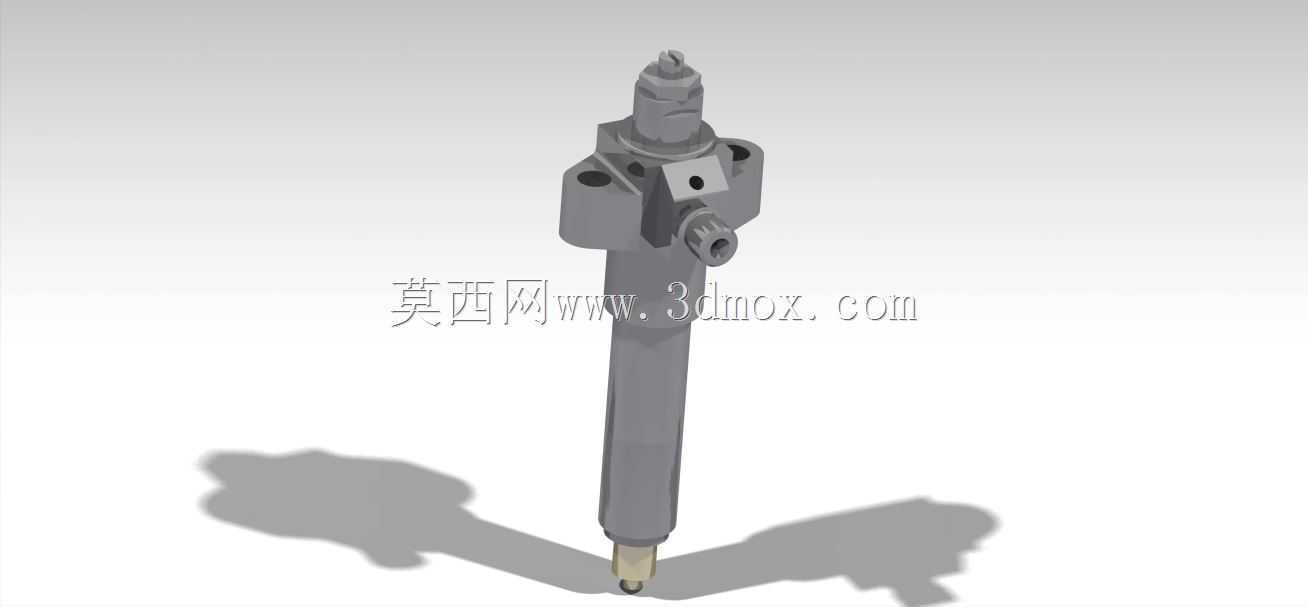

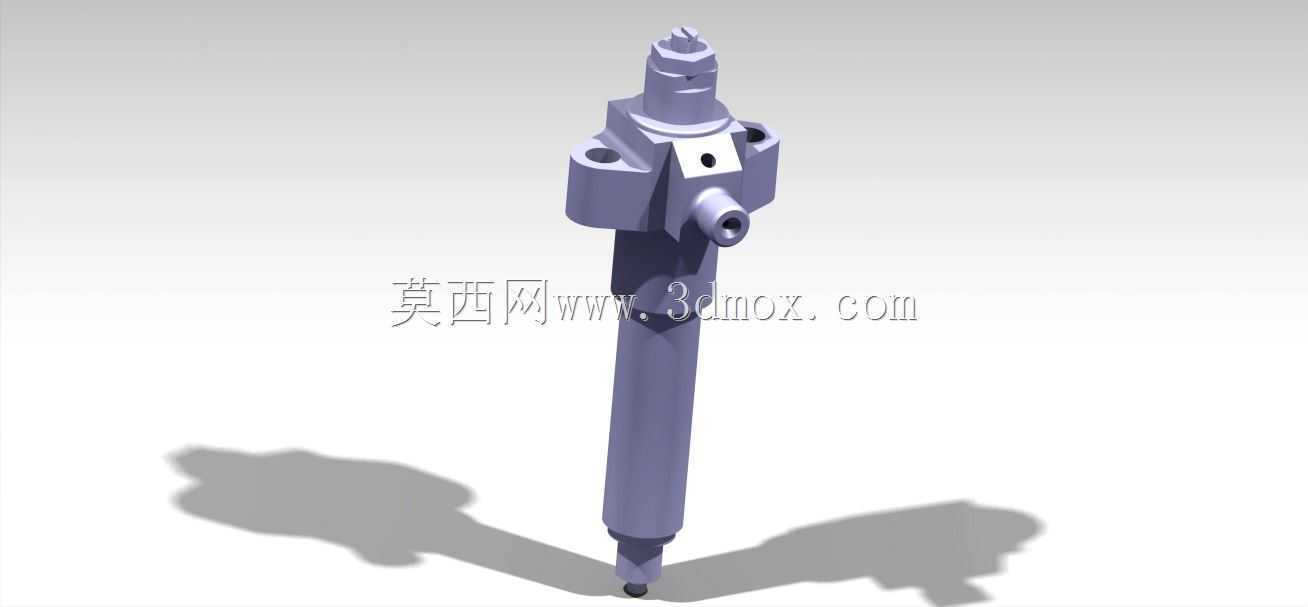

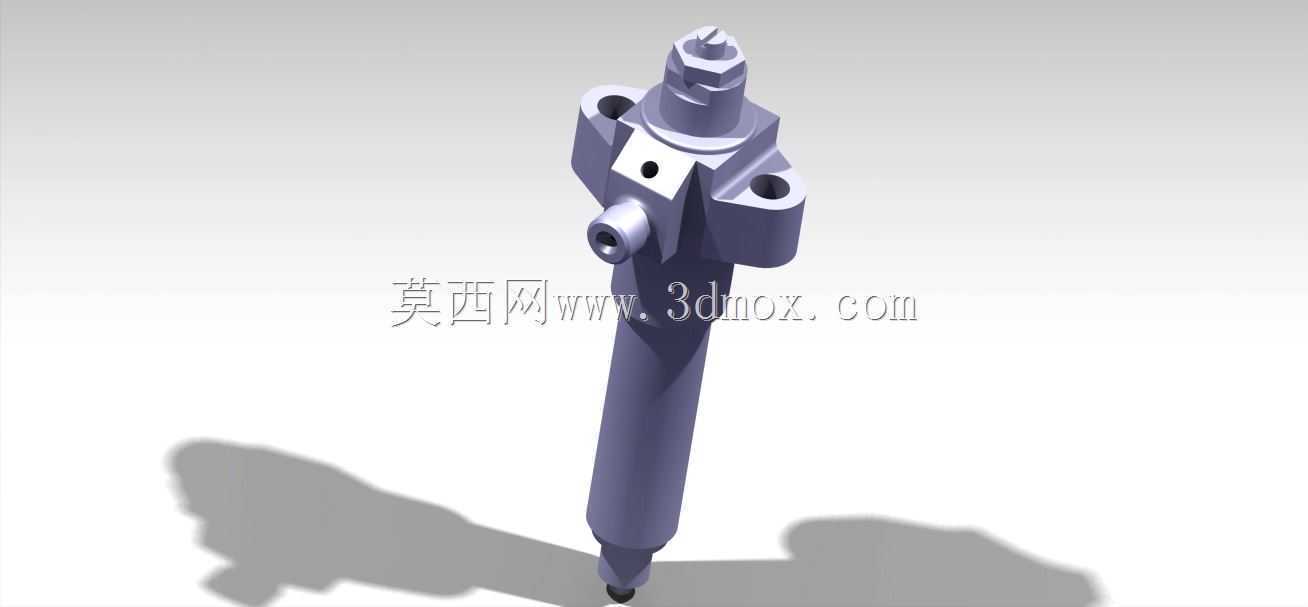

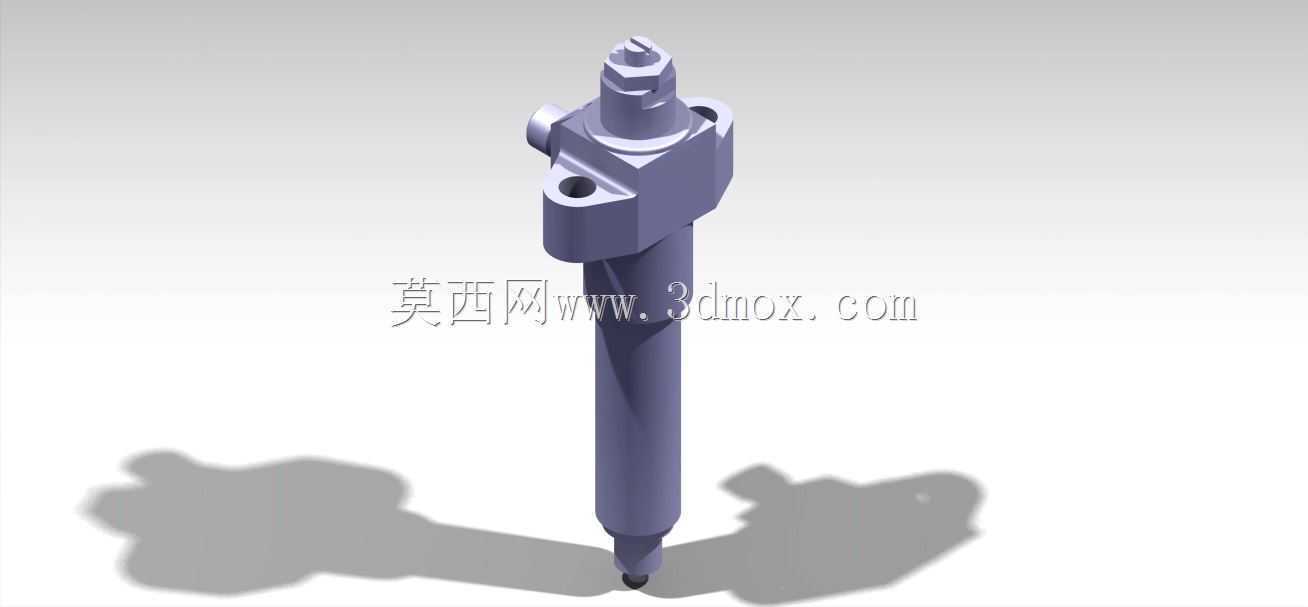

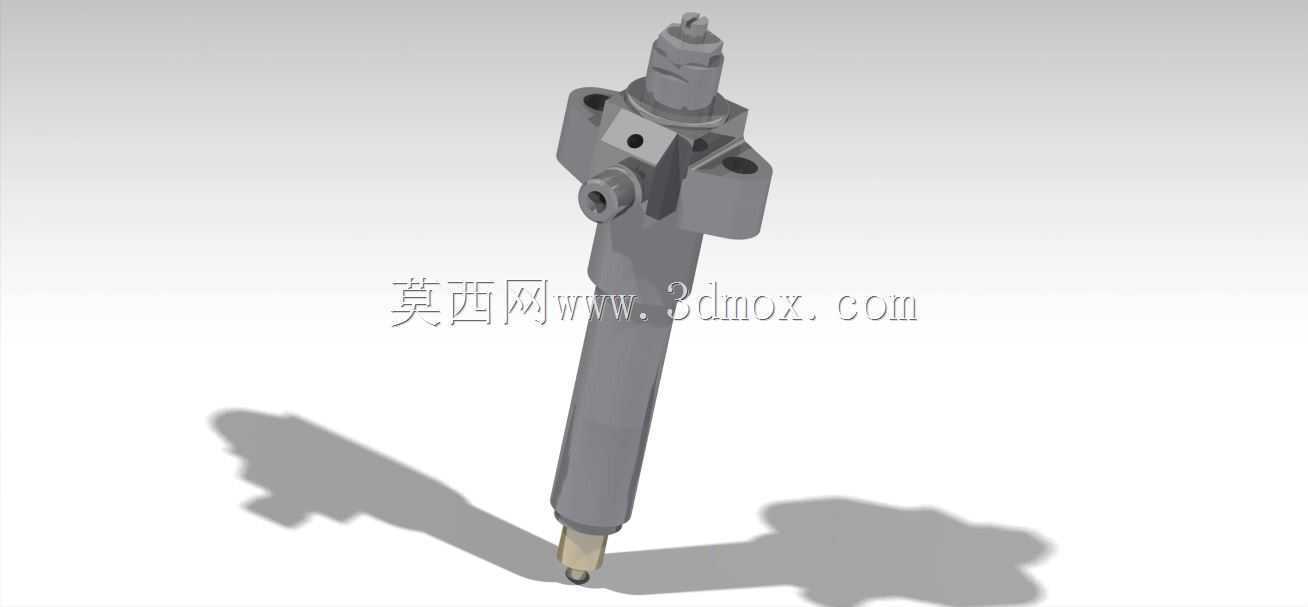

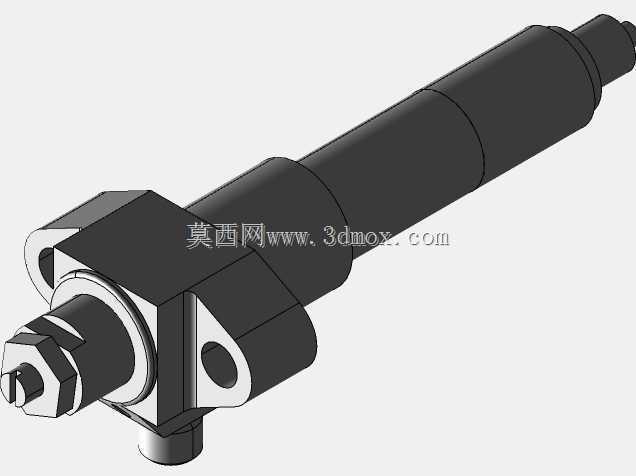

　　在柴油发动机的整机配套设计中，喷油器是决定燃烧效率、动力输出表现与排放水平的核心功能部件，其安装位置位于气缸盖的预设安装孔内，下端喷油嘴端直接伸入燃烧室顶部区域，上端接入高压燃油共轨管路与回油通路，整体为细长杆式轴向布局，适配多数直列、V型布局柴油发动机的缸盖安装空间，安装时需保证喷油嘴轴线与燃烧室中心的同轴度偏差在工程允许范围内，避免燃油喷射落点偏移导致的燃烧不充分、积碳堆积等问题。该部件的核心功能是将高压油泵输送来的加压柴油，按照发动机不同工况下的喷油正时、喷油量要求，以高压雾化状态精准喷射到燃烧室内部，让燃油与压缩后的高温空气充分混合，完成压燃做功的核心过程。从结构设计逻辑来看，整体采用一体化锻造的合金钢壳体作为主体承载结构，

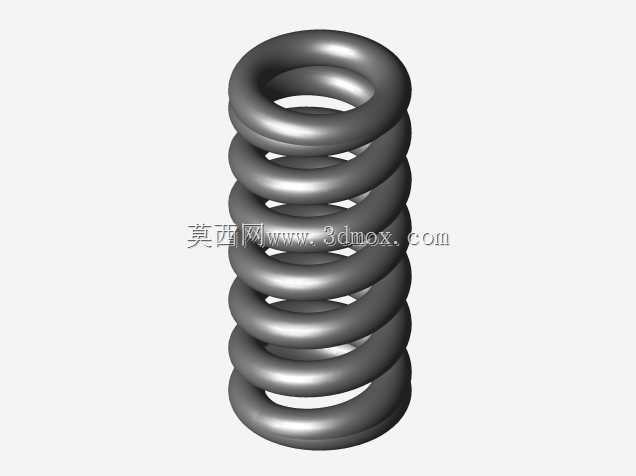

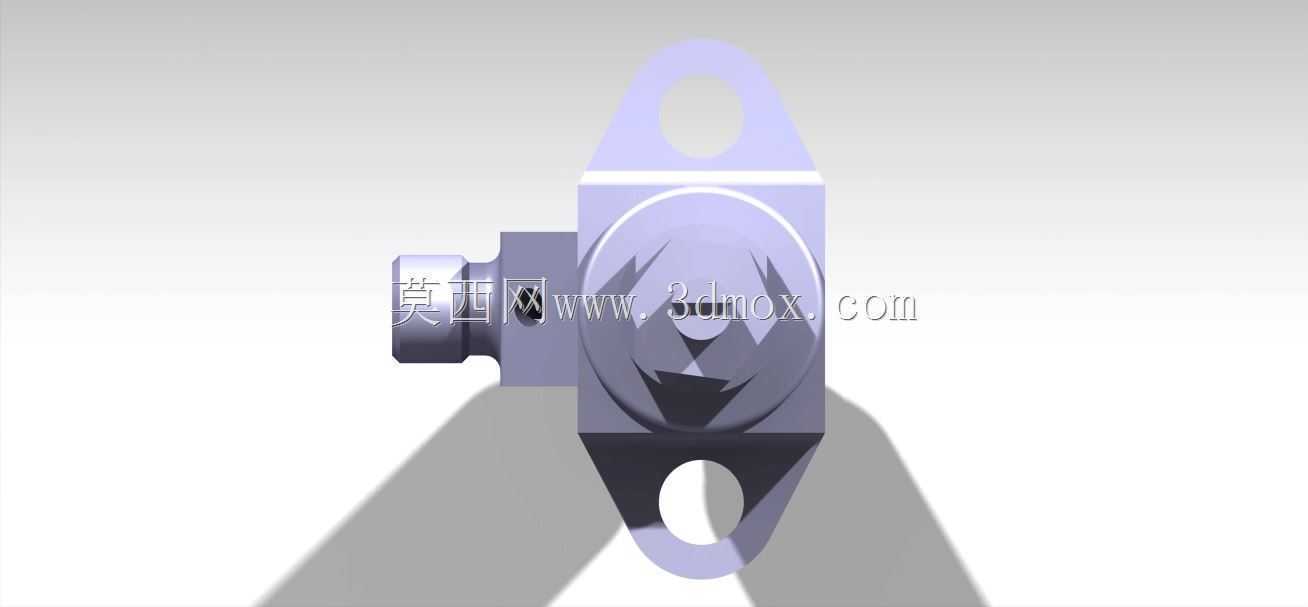

　　上部设置对称分布的安装固定凸台，凸台上预留的螺栓过孔可实现喷油器在缸盖上的可靠压紧固定，避免发动机运行过程中高频振动导致的安装松动、燃油泄漏问题；中部为高压燃油蓄压腔结构，内部集成针阀偶件、调压弹簧等核心精密组件，针阀的开启压力经过精准匹配，可保证燃油喷射压力稳定在设计区间，同时避免非喷射工况下的燃油滴漏问题；下部细长杆段为喷油嘴延伸段，可适配不同厚度的缸盖结构，保证喷油嘴端准确伸入燃烧室内部，最下端的喷孔采用多微孔布局设计，喷孔的角度、孔径与数量均经过匹配燃烧室涡流形态的优化，可让喷出的燃油形成均匀的雾化锥角，覆盖燃烧室的主要混合区域，提升油气混合效率。在实际工程应用中，这类喷油器广泛适配商用车柴油动力、工程机械柴油动力、

　　固定式柴油发电机组等多种搭载柴油发动机的设备，设计建模过程中需要严格控制各段的外径尺寸、安装凸台的定位尺寸，保证与缸盖安装孔的配合间隙符合密封要求，同时要预留高压油管接头、回油接头的安装操作空间，避免整机装配时出现管路干涉问题；上部的电气接插件位置也需要匹配发动机线束的走向，保证接线牢固，不会被周边的高温部件、运动部件磨损。建模过程中对内部精密偶件的配合间隙做了等效简化，既保证外观结构与实际产品一致，也能满足整机装配干涉检查、维修拆装模拟的使用需求，结构上的密封槽定位、安装面的平面度要求都在模型中做了对应体现，可直接用于柴油发动机的外围布局设计、教学演示或者维修拆解培训场景。
