高细节M67破片手雷外观结构三维建模

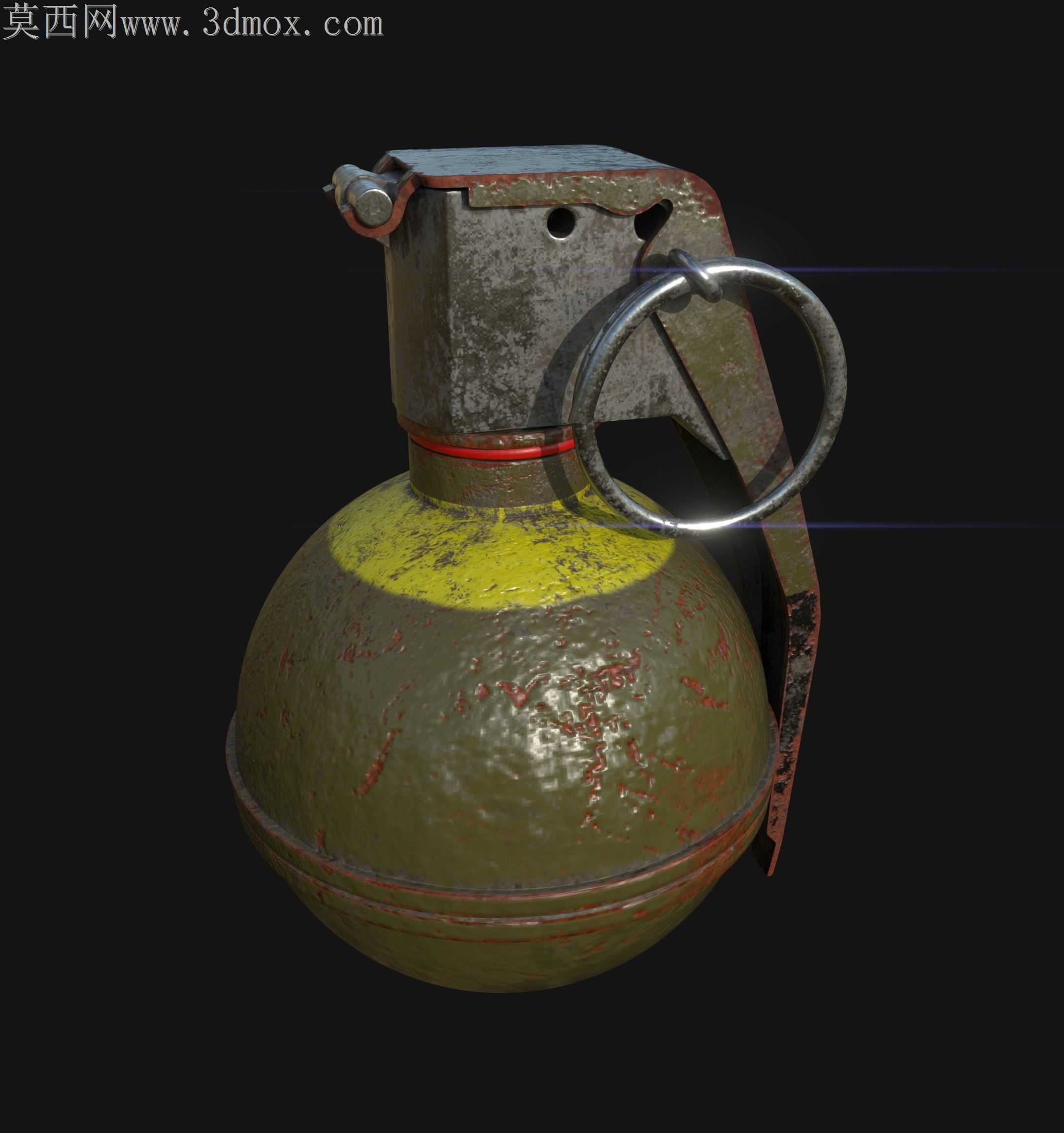

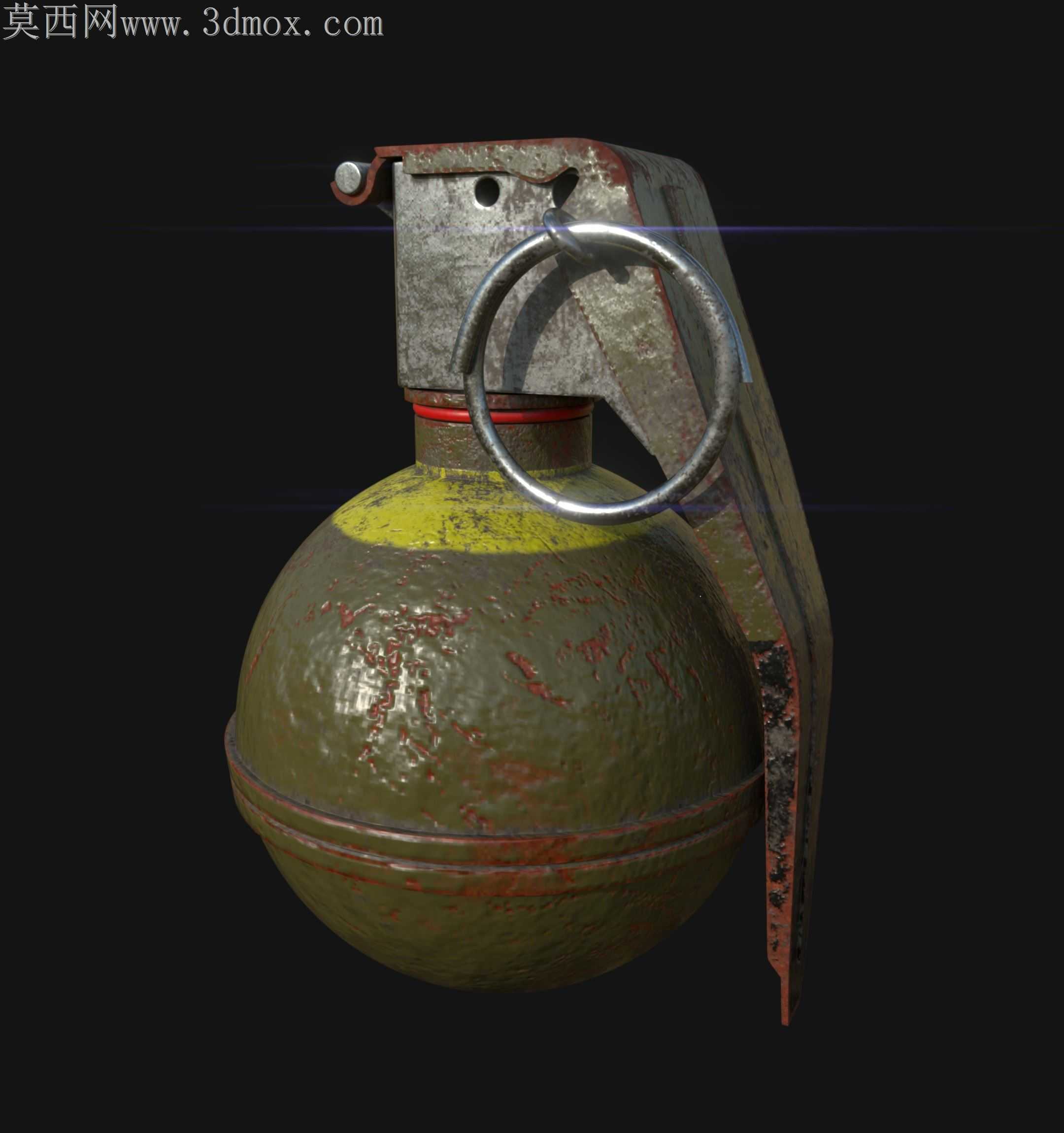

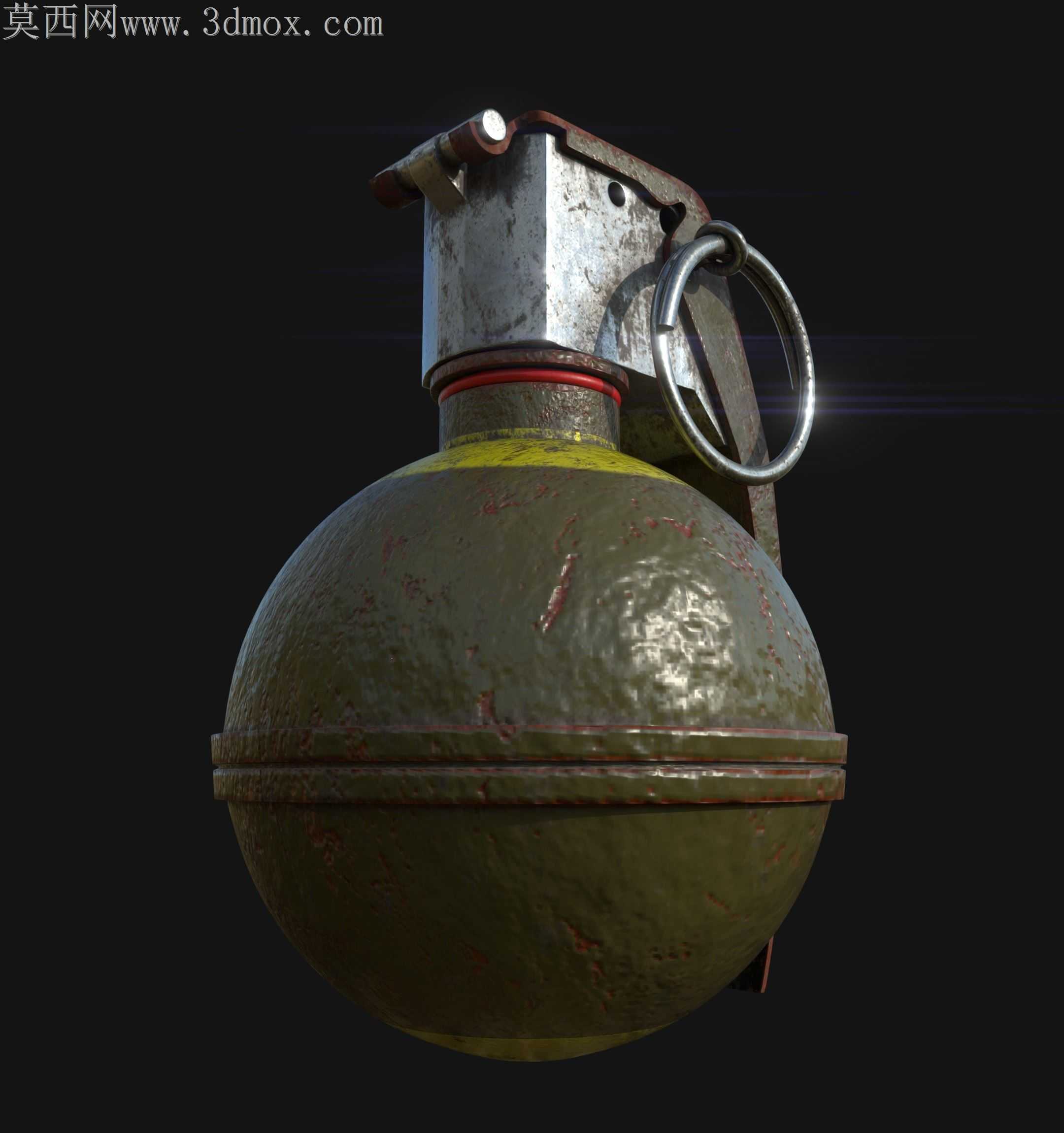

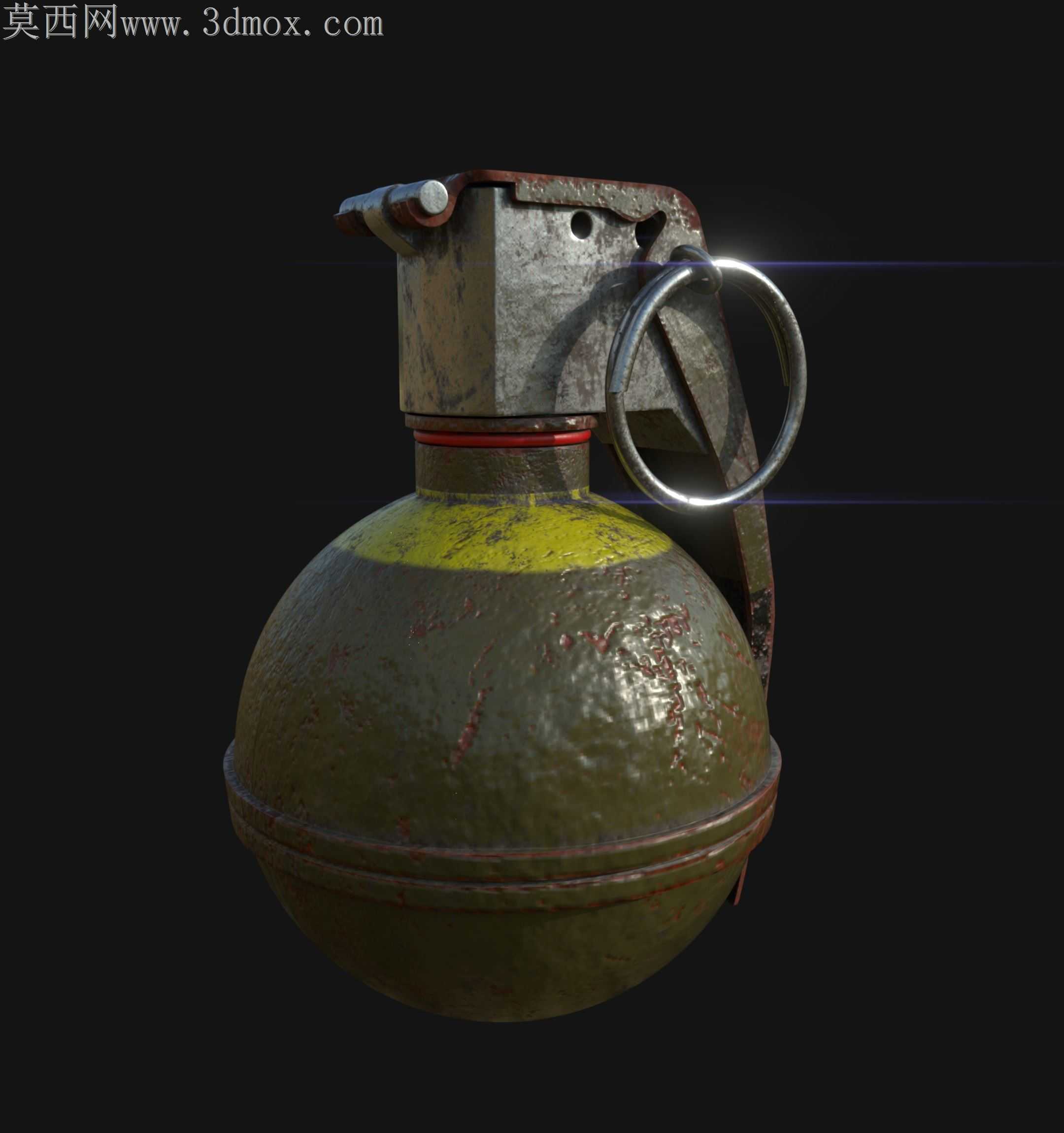

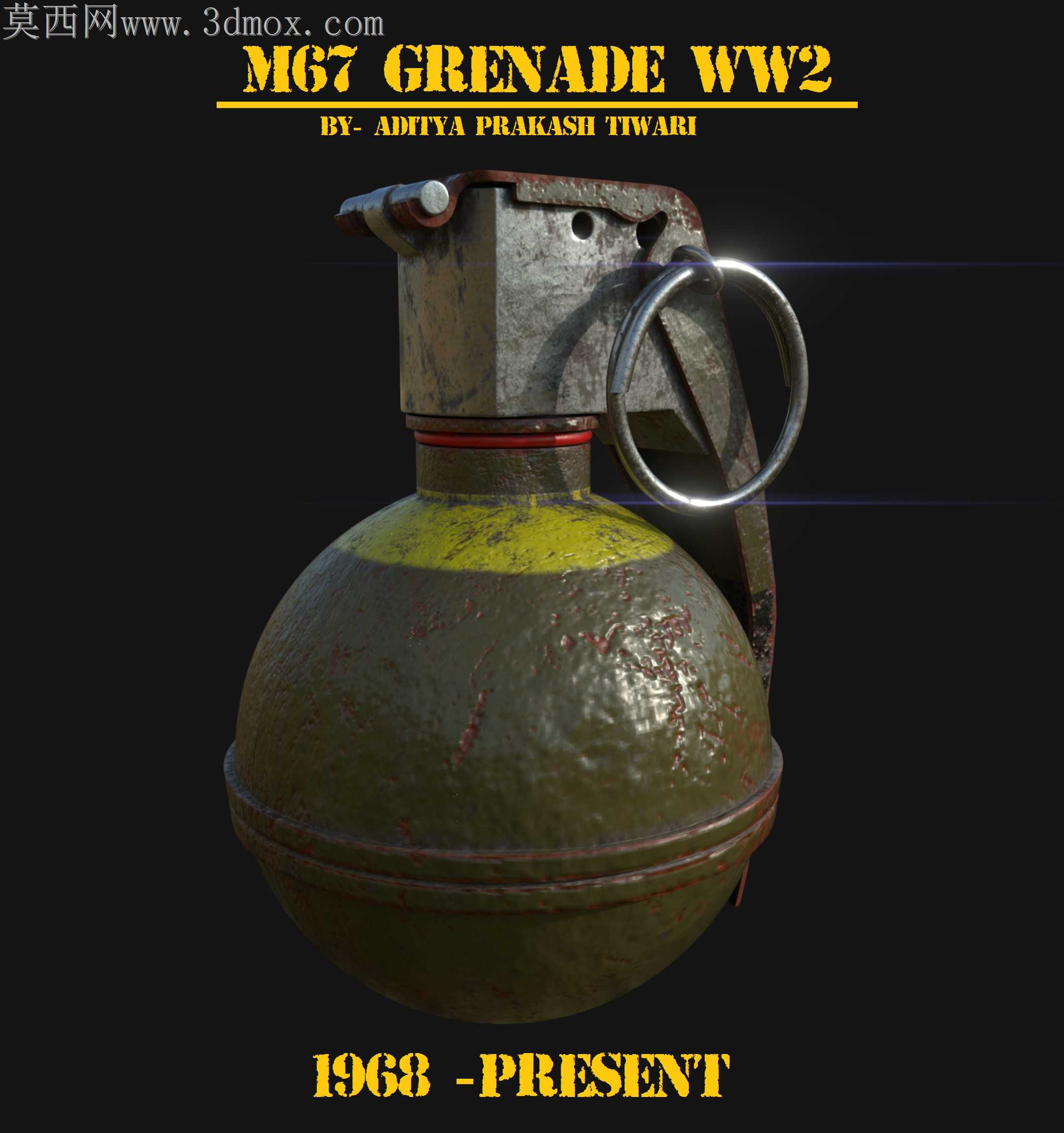

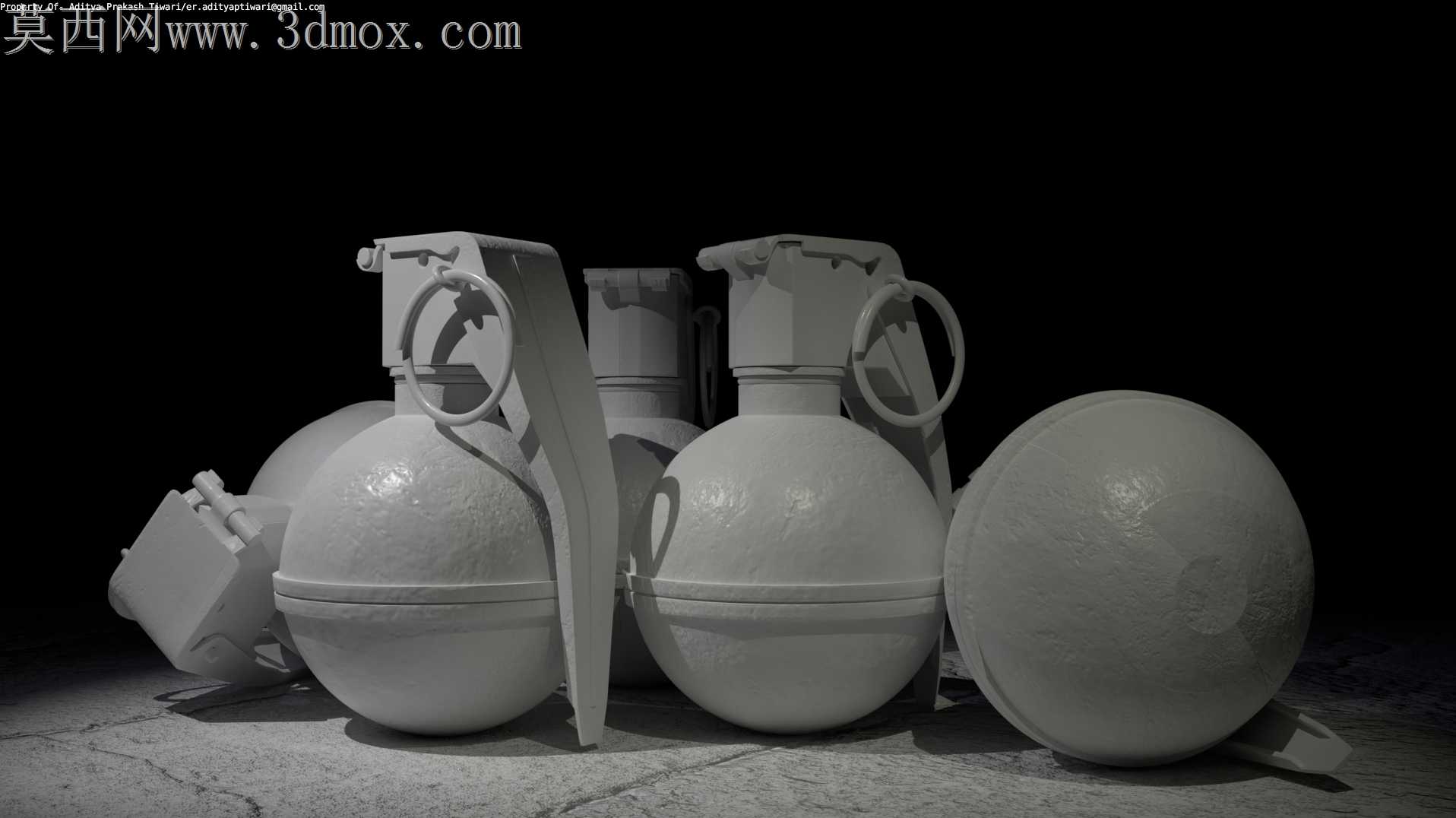

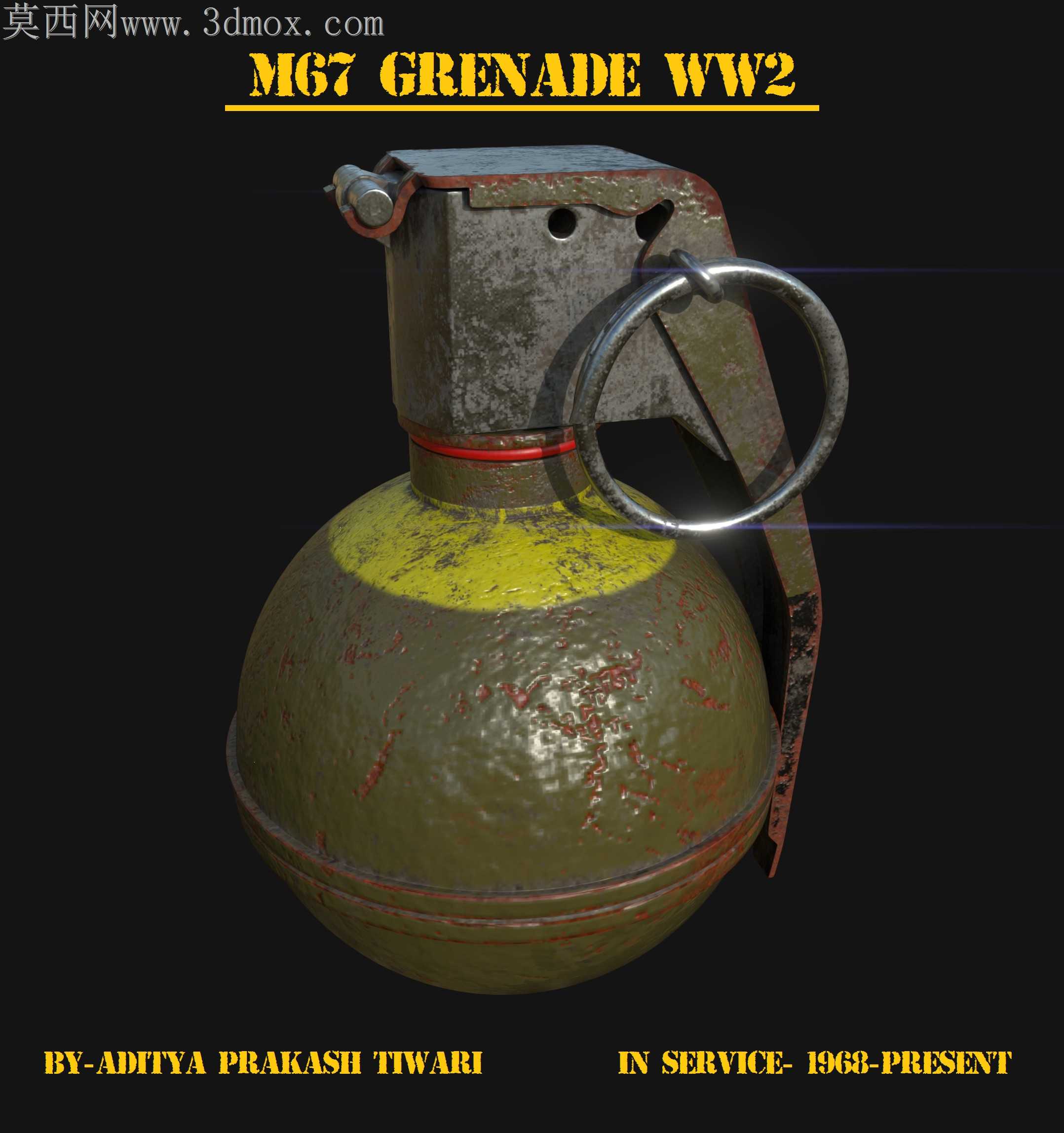

曲面设计视角下，卵形弹体的连续曲率过渡是这类单兵武器模型最容易出现失真的环节，真实M67的弹体并非标准椭球，上下两半壳体的冲压接缝处存在一圈极窄的凸起环带，建模时若直接用旋转曲面生成整体轮廓，会丢失这道冲压工艺留下的结构特征，且弹体表面的铸造/使用磨损痕迹无法通过简单的凹凸贴图实现真实质感，需要在曲面重构阶段就对局部曲率做微偏移处理，模拟长期存放、握持摩擦带来的表面形变。弹体顶部与引信基座的衔接位置，存在0.3毫米左右的装配台阶，这部分曲面不能做顺滑融合，真实生产中引信座是通过滚压收口固定在弹体口部，衔接处存在细微的压合缝隙，曲面拆分时要单独留出这部分的硬边结构，避免渲染时出现光影糊成一团的问题。保险握片的曲面弧度要贴合弹体上半部分的轮廓，握片与弹体接触的边缘做了微小的倒角处理，避免日常携行时钩挂装具，这部分的曲面不能做等厚处理，靠近保险销孔的位置因为要承受弹簧的抵压力，局部厚度比握片尾部厚0.8毫米，曲面偏移时要做渐变厚度处理，还原真实零件的强度设计逻辑。保险拉环的环形曲面并非正圆，长期使用的拉环会存在轻微的形变，挂在携行装具上的摩擦会让拉环表面出现不均匀的磨损痕迹，曲面建模时要对环体做微小的椭圆度调整，表面的磨损区域通过曲面微凹凸实现，比单纯用贴图更能在近景渲染时呈现金属质感。引信体表面的防滑纹路是细密的周向滚花，这部分如果用实体阵列会极大增加模型面数，通过曲面置换的方式实现既能保证细节精度，又能控制整体模型的面数在合理区间，适配游戏引擎或者实训演示的实时渲染需求。弹体表面的黄色识别带是环绕弹体的曲面印刷标识，做曲面贴合时要匹配弹体的曲率变化，避免标识带出现拉伸变形，尤其是靠近冲压环带的位置，标识带的边缘要跟随环带的凸起做细微的起伏，还原真实涂装的附着效果。金属部件的锈蚀痕迹不是均匀覆盖在表面，握持位置的锈蚀会因为长期摩擦被磨掉，露出底下的金属底色，曲面分区时要把经常接触的握持区域单独拆分材质ID，让磨损效果的分布符合真实使用逻辑，不会出现整弹均匀锈蚀的违和感。保险握片与引信之间的扭簧是细小的螺旋曲面，这部分的螺旋升角要匹配真实扭簧的参数，安装后扭簧的两端分别抵在引信座和握片的定位槽内，曲面装配时要保证扭簧的预压缩角度符合真实状态，不会出现穿模或者位置错位的问题，哪怕是作为外观展示模型，这些细小结构的曲面准确性也会直接影响整体的真实感。
