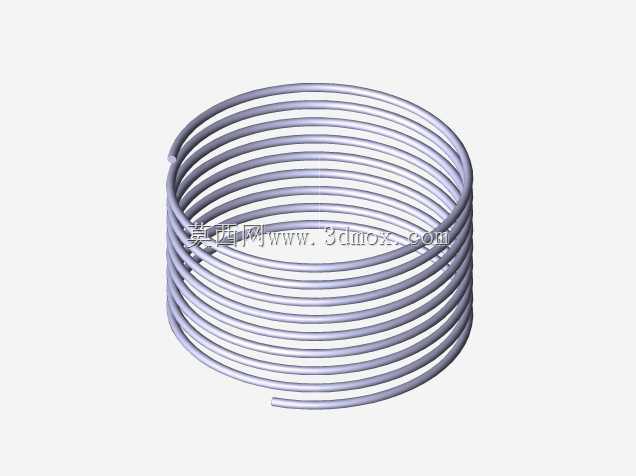

双向作用内外复合螺旋弹簧结构设计

　　这类内外嵌套的复合螺旋弹簧，常被用在对安装空间有严格限制、同时需要兼顾双向受力缓冲的工况中，比如小型精密冲压设备的模座缓冲工位、自动化产线的定位压头复位结构、部分民用五金的锁具回弹机构里，都能见到这类结构的实际应用。不同于普通单根圆柱螺旋弹簧只能提供单方向的弹性力，这种内外同向排布的弹簧组，能在相同的安装外径范围内，提供更大的整体刚度，同时内外簧的旋向设计可以避免工作过程中簧丝互相卡滞，在承受向外扩张与向内压缩的双向载荷时，都能保持稳定的弹性输出，不会出现单簧偏载时容易发生的侧弯、失稳问题。做这类结构的三维设计时，首先要确认安装边界的尺寸限制，也就是安装腔的内径、深度，以及工作行程的极限值，先根据所需的最大工作载荷、预紧力要求，

　　计算单根弹簧的簧丝直径、有效圈数、节距参数，再匹配内外簧的径向间隙，通常间隙值要控制在簧丝直径的10%到15%之间，间隙过小会导致工作时内外簧摩擦磨损，间隙过大则会浪费宝贵的安装空间，无法实现紧凑化的设计目标。设计过程中还要考虑两端的并圈磨平处理，保证弹簧安装后端面与安装基准面的贴合度，避免受载时出现偏斜，同时要校核极限压缩状态下的圈间间隙，防止压并时出现簧丝碰撞产生异响或者永久变形。在实际选型应用时，这类弹簧不需要额外的导向轴或者导向套就能保持稳定的工作姿态，相比单根大线径弹簧，同刚度下的内外复合弹簧整体高度更低，压并高度更小，非常适合用在安装腔体轴向尺寸受限的场景，比如部分紧凑型家具的抽屉回弹结构、小型检测设备的探针缓冲组件里，

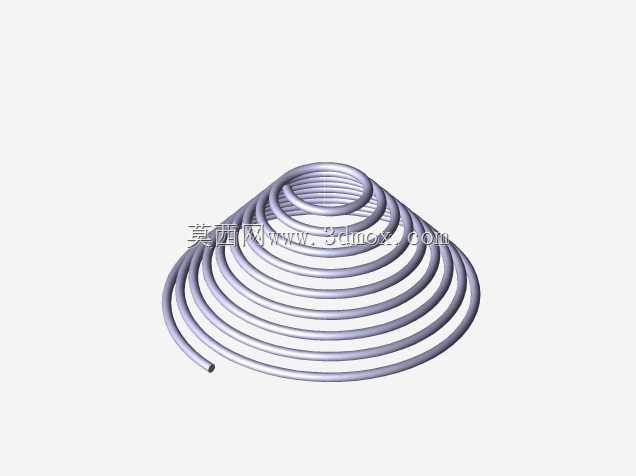

　　这类结构既能提供足够的回弹力，又不会占用过多的装配空间。建模时要注意螺旋线的起始角度匹配，保证内外簧安装后端面平齐，同时簧丝的扫掠路径要平滑过渡，避免出现曲率突变导致的应力集中问题，还要模拟实际工作行程中的伸缩状态，检查全行程范围内内外簧是否存在干涉，确保结构在实际装配后能顺畅工作，不会出现卡滞、异响等影响使用寿命的问题。
