多工位辊轮式成型调节工装结构

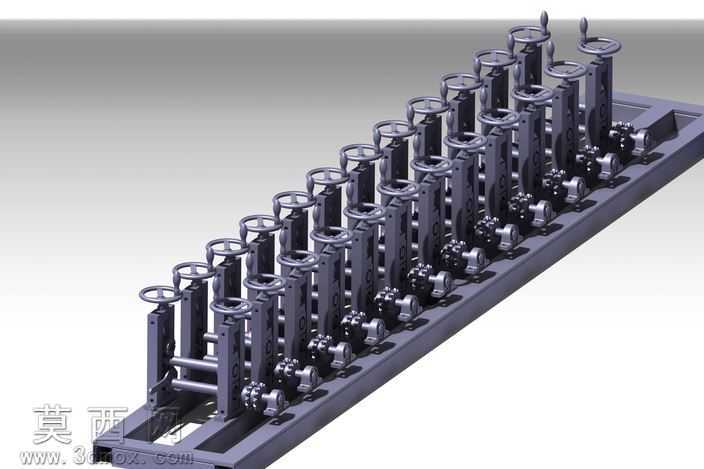

本模型为多工位辊轮式成型调节工装，整体采用三维参数化建模方式完成全结构搭建，建模过程中对每一处装配间隙、运动配合关系都做了严谨的参数约束，确保各部件的运动逻辑符合实际工装的使用需求。模型整体以长条形安装底座为承载基体，底座上沿长度方向等距排布多组立式调节支架，每组支架顶部设置手轮式调节结构，通过手轮的旋转运动可带动支架内部的升降传动组件动作，实现对应工位辊轮的高度位置微调，以此适配不同厚度规格的待加工型材，满足多规格工件的成型作业需求。每组支架下部都配置有对应的辊轮安装座，安装座上搭载成型辊轮组件，辊轮与支架之间采用转动配合设计，可保证工件通过时辊轮顺畅转动，减少工件输送过程中的摩擦阻力。模型渲染阶段采用金属哑光材质模拟工装的钢制主体结构，对调节手轮做了防滑纹理的细节刻画，对传动部位的紧固件、连接轴都做了倒角、螺纹细节的还原，整体材质质感贴近实际工业工装的金属表面处理效果，底座部分做了安装孔位的预留设计，可直接匹配实际生产中的安装固定需求。设计过程中优先考虑工装的调节便捷性与工位一致性，多组工位采用同规格的调节结构设计，既降低了加工制造的零件成本，也方便后期的维护更换，相邻工位之间设置有横向连接轴，可保证多组支架的调节同步性，避免出现工位高度差导致的工件成型精度偏差，整体结构排布紧凑，在保证结构强度的前提下尽可能压缩工装的整体占地面积，适配生产线的工位布局需求。
