可变缓冲电路测试装置结构设计

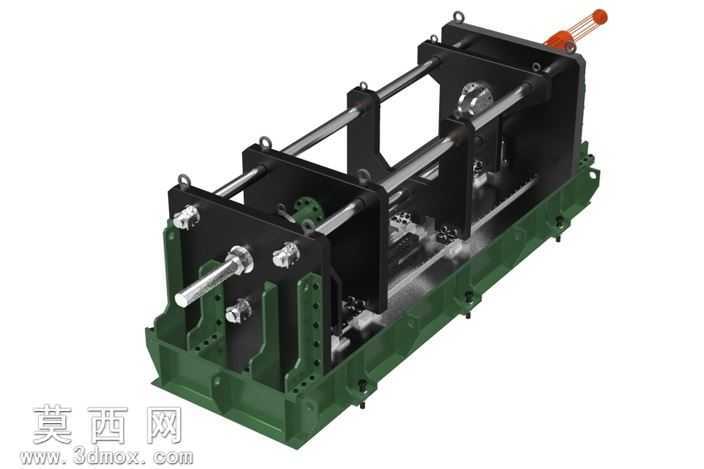

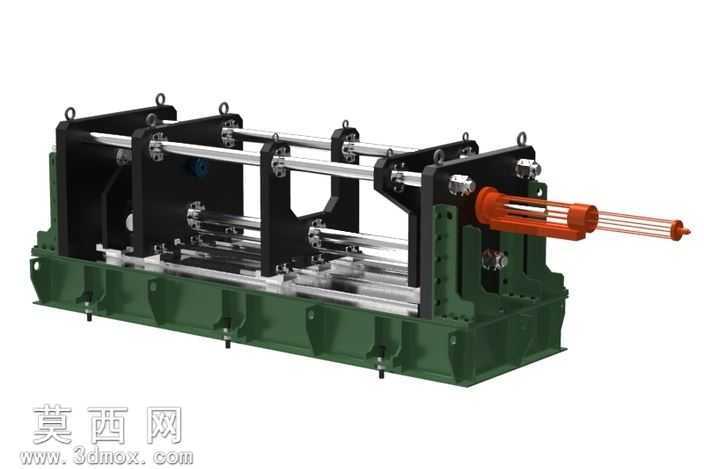

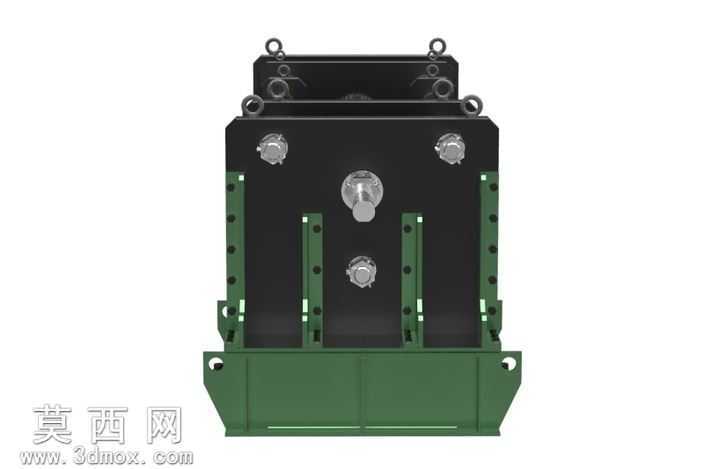

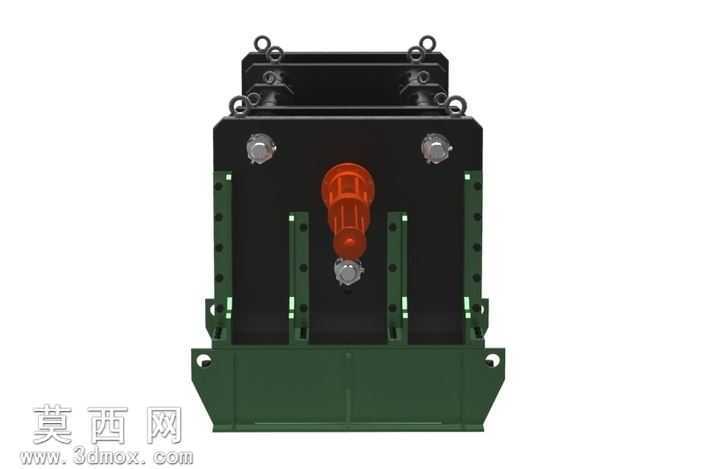

本模型为可变缓冲电路测试仪的完整三维结构设计，采用PTC Creo Elements完成全参数化建模，整体结构遵循工业测试设备的刚性布局与功能分区原则。模型主体分为上部测试功能腔体与下部支撑安装基座两大模块，上部腔体采用黑色哑光质感的金属材质设定，表面布置多组圆形调节旋钮、吊装吊环与接口固定位，旋钮边缘做滚花防滑细节处理，吊环采用标准工业吊耳结构，满足设备吊装转运的承重需求；腔体两侧设置带阵列安装孔的绿色立式导向支架，支架表面做阳极氧化硬质质感处理，安装孔位严格遵循等距公差排布，用于固定测试电路模组与调节测试行程。下部支撑基座采用箱式焊接钢结构设计，底部设置带安装孔的固定支脚，可直接固定于测试工作台面，基座与上部腔体之间设置定位销与螺栓连接位，保证整体装配的同轴度与结构稳定性。建模过程中对所有零部件做了干涉检查，运动调节部件预留了合理的装配间隙，外观渲染阶段针对不同材质做了区分处理：金属结构件添加了细微的表面划痕与磨砂质感，调节旋钮做了金属镀铬高光效果，绿色支架还原了工业硬质氧化的哑光色泽，整体视觉效果贴近真实工业设备的质感。设计思路围绕可变缓冲电路的测试需求展开，预留了多组电路接口安装位、调节操作空间与观测窗口位置，结构上兼顾了测试操作的便捷性与设备长期使用的结构强度，所有安装孔位、连接结构均符合通用机械装配标准，可直接用于生产加工参考、测试工装方案验证以及相关教学演示场景，完整还原了工业级电路测试设备的结构细节与设计逻辑。
