双立柱同步升降作业工装结构设计

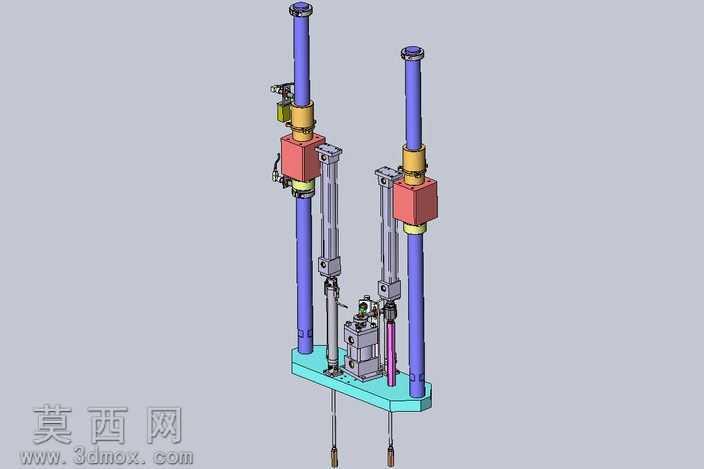

本作品为双立柱同步升降作业工装的三维建模成果，建模过程中严格遵循机械设计的装配逻辑，对每一处零件的配合关系进行精准还原，确保整体结构的运动干涉校验完全符合实际生产装配要求。建模阶段从底座基准件开始搭建，首先完成浅青色安装底座的特征绘制，对底座上的安装孔位、定位槽、立柱固定接口进行参数化建模，保证各安装位的形位公差符合机械加工的常规精度要求。随后完成两根紫色主立柱的建模，立柱采用圆柱导向结构设计，表面做光滑圆柱面特征处理，模拟实际加工后的硬铬镀层导向面，保证升降运动的顺滑度。立柱上配套的红色滑动安装座、黄色限位调节环均按照实际装配顺序逐一建模，滑动座内部预留了驱动元件安装腔、导向衬套安装位，黄色调节环设计为开口锁紧结构，可沿立柱轴向调整位置实现升降行程的硬限位设定。两根立柱之间的银色升降执行组件，采用对称式布局设计，包含导向滑杆、驱动连接块、末端作业执行头安装位，建模时对滑杆的直线度、连接块的铰接配合间隙进行了合理设定，模拟实际装配后的运动间隙，避免出现运动卡滞的问题。底座中部集成的阀组与控制元件安装位，按照气动或液压驱动的常规布局进行排布，预留了管路走线空间、元件固定孔位，紫色的管路走线槽设计贴合立柱侧面布置，既保证整体外观整洁，也避免管路在升降运动过程中出现剐蹭磨损。渲染阶段对不同零件赋予对应材质，主立柱采用金属镀铬材质表现光滑耐磨的导向面特性，滑动安装座采用阳极氧化红色金属材质区分功能部件，底座采用喷塑浅青色金属材质表现设备基座的厚重稳固感，银色执行组件采用不锈钢材质表现加工件的金属质感，黄色调节环采用工程塑料与金属嵌件结合的材质表现，通过材质区分清晰展现各部件的功能属性。整体设计思路围绕双点位同步升降作业需求展开，采用对称式双立柱导向结构保证升降过程的稳定性，避免单立柱结构的偏载倾覆问题，可适配不同的末端作业执行头，用于自动化产线中的点位顶升、同步压装、双工位同步作业等场景，结构模块化程度高，各部件均可单独拆卸更换，维护便捷，行程调节范围可通过调整限位环位置灵活适配不同作业需求，整体结构紧凑，安装底座可直接固定在生产线机架或工作台上，适配性较强。
