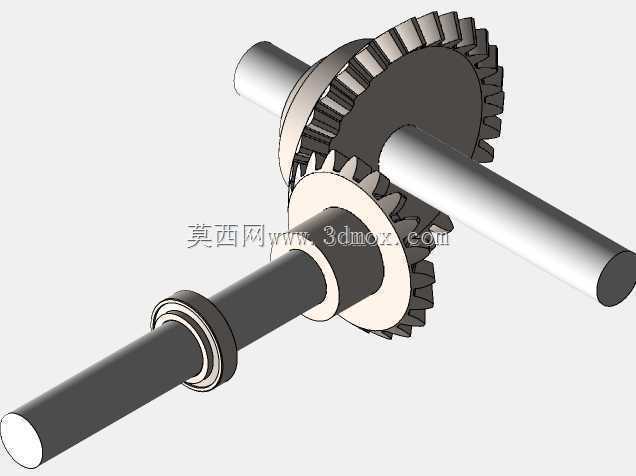

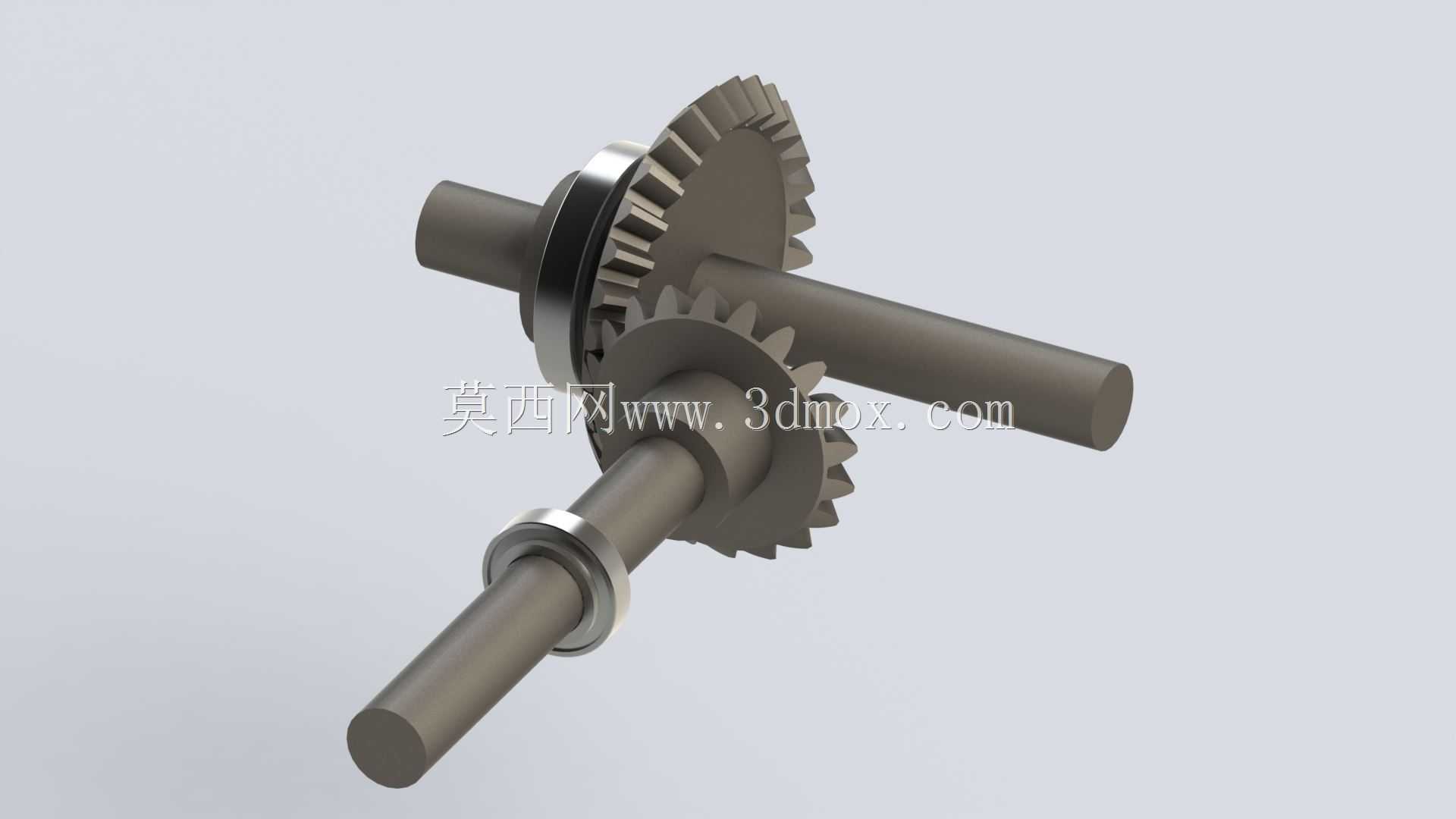

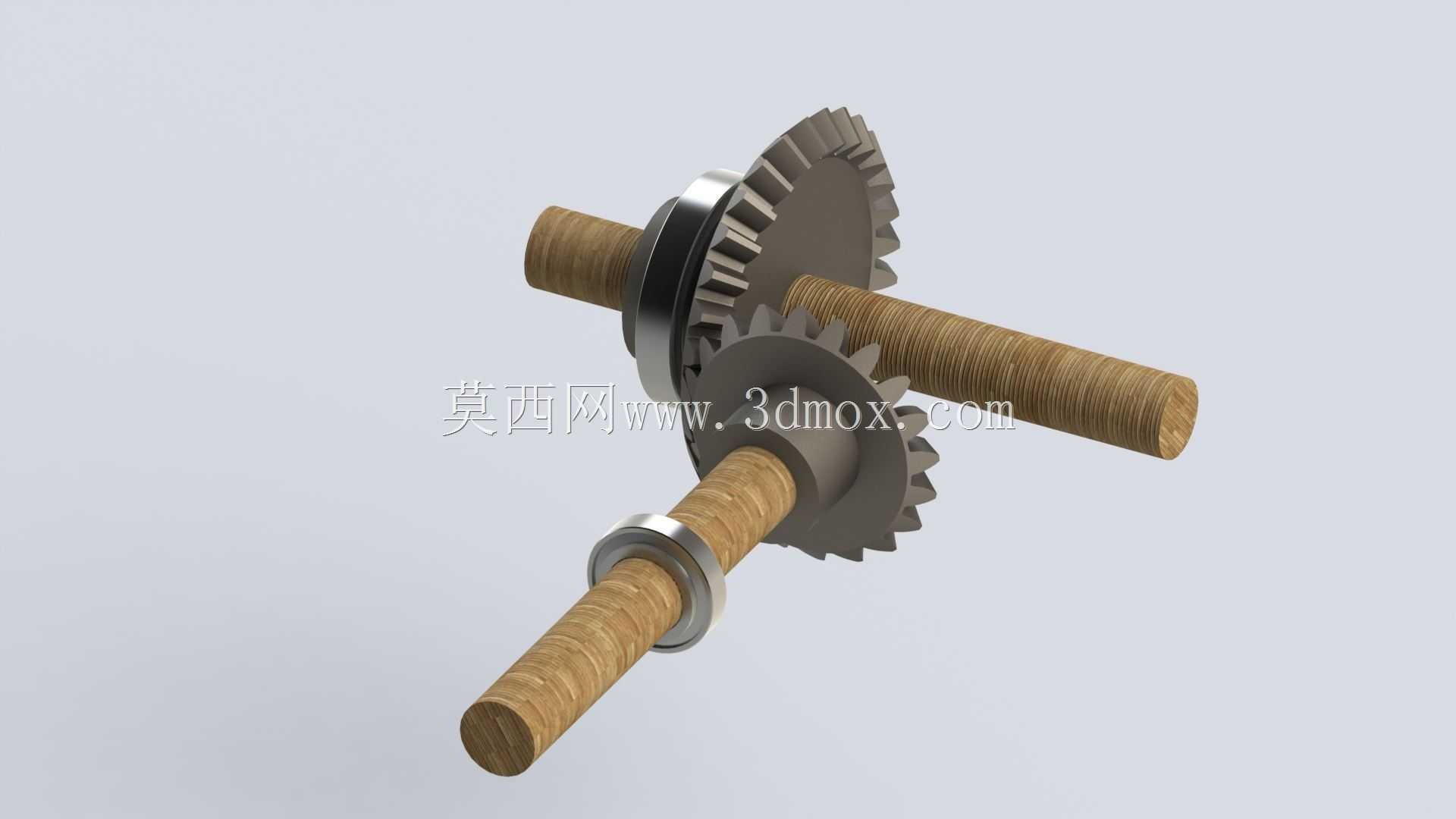

交错轴传动锥齿轮组装配结构展示

项目分类:齿轮 发布时间:2021-12-04 ID:432383
  • 交错轴传动锥齿轮组装配结构展示
  • 交错轴传动锥齿轮组装配结构展示
  • 交错轴传动锥齿轮组装配结构展示

  这套锥齿轮传动结构,核心解决的是空间内两相交轴之间的旋转动力传递需求,在各类需要换向传动的机械设备中应用极广,从小型轻工设备的进给机构,到中型输送设备的动力转向单元,再到机床的主轴换向结构,都能见到这类锥齿轮啮合结构的身影。不同于平行轴传动的圆柱齿轮,锥齿轮的轮齿分布在截锥体表面,啮合时两个齿轮的轴线呈固定夹角,这套结构里两轴夹角为90度,是工业场景中最常用的正交传动布局,能直接将水平方向输入的扭矩转换为垂直方向输出,省去了额外的换向转接部件,大幅压缩传动单元的整体占用空间。

  从结构设计逻辑来看,这套锥齿轮组件采用的是直齿锥齿轮啮合形式,相比螺旋锥齿轮,直齿结构的加工难度更低,装配时的轴向定位要求更易满足,日常维护的调整余量也更充足,适合中低速、中等载荷的传动工况。两个齿轮分别与对应的传动轴过盈配合装配,轴上配套设置了轴肩与挡圈定位结构,能精准限制齿轮在轴上的轴向窜动量,避免啮合过程中出现轮齿错位、偏载磨损的问题。轴端预留的轴承安装位,可直接适配标准深沟球轴承或圆锥滚子轴承,根据实际载荷大小选择对应轴承型号即可完成整机装配,安装边界的尺寸公差按照通用机械传动的配合标准设定,轴径尺寸符合常规传动件的选型规格,不需要额外定制非标准轴承,能有效降低设备的整体制造成本与后期维护成本。

  实际运行过程中,主动锥齿轮随输入轴旋转,通过轮齿的逐齿啮合带动从动锥齿轮同步转动,传动比由两个齿轮的齿数比决定,可根据不同设备的转速、扭矩输出需求调整齿数配比,满足不同工况的传动参数要求。轮齿的啮合间隙在设计时预留了合理的调整范围,装配时可通过调整轴端的锁紧垫片厚度,控制两个齿轮的啮合接触斑点位置,保证轮齿受力均匀,避免局部应力集中导致的断齿、过度磨损问题。整套结构的外形轮廓紧凑,两个传动轴的伸出端长度可根据设备的实际安装空间进行适应性调整,不会影响核心啮合区域的传动精度,安装时只需要保证两轴的交点与两个锥齿轮的节锥顶点重合,就能实现平稳的动力传递,对装配人员的技术要求门槛较低,适合批量生产的通用设备采用。

  在实际设备选型应用中,这类锥齿轮传动结构常被用在设备的动力输入输出端换向位置,比如包装设备的送料机构换向、小型输送线的转角动力传递、农用机具的动力转向单元,都能依靠这套结构实现稳定的扭矩传递。相比蜗轮蜗杆换向结构,锥齿轮传动的机械效率更高,长时间运行的发热更小,不需要频繁更换润滑脂,适合连续运行的生产设备使用;相比带传动、链传动的换向结构,锥齿轮的传动比更精准,没有打滑、跳齿的问题,能保证输出端的转速与输入端保持固定比例,满足有同步传动要求的工况需求。设计时轮齿的强度按照接触疲劳强度与弯曲疲劳强度双重校核,能承受额定载荷下的冲击载荷,不会因为瞬时的负载波动出现轮齿损坏的情况,整体结构的可靠性经过大量实际工况验证,是机械传动领域非常成熟的换向传动解决方案。
