蜗轮组合式差速传动机构结构设计

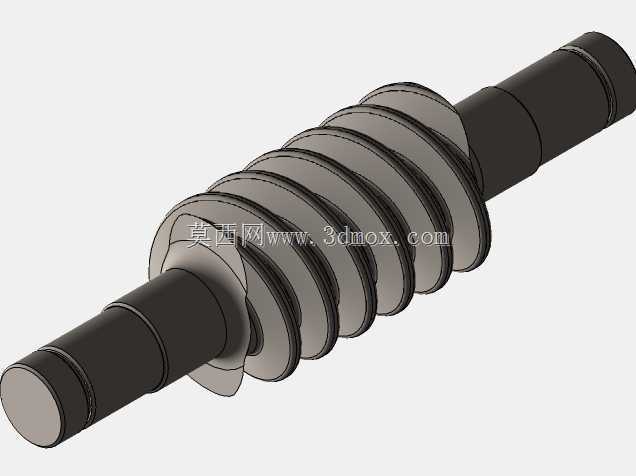

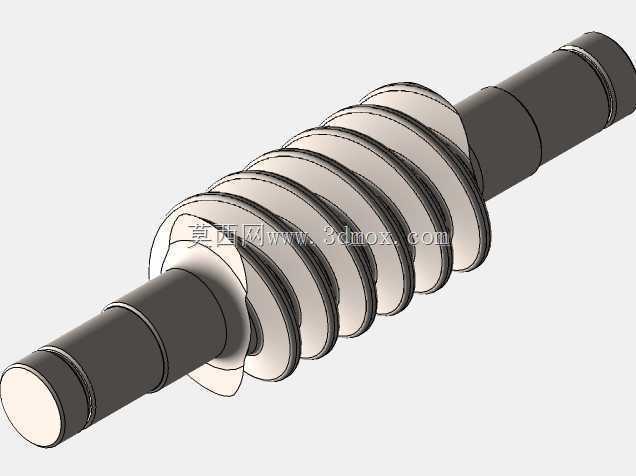

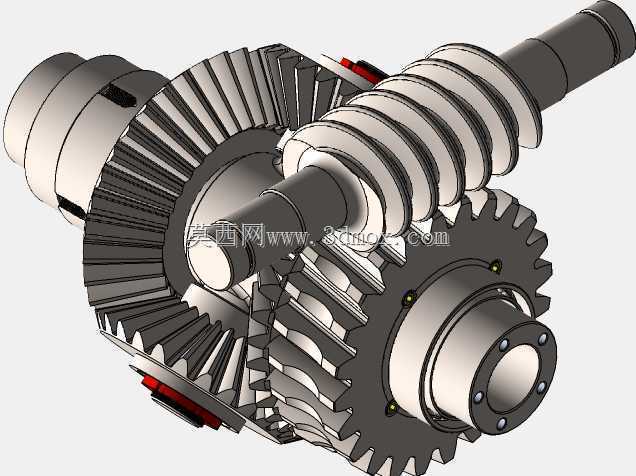

　　这套差速传动结构将蜗轮蜗杆传动与锥齿轮差速单元整合为一体，在紧凑的安装空间内同时实现大传动比减速与两侧输出轴的差速功能，常见于需要单动力输入、双输出差速且对安装轴向尺寸有严格限制的小型行走设备、精密输送装置以及专用作业机具的传动链路中。从实际工况适配来看，这类集成式结构不需要额外布置独立的减速箱与差速器连接法兰，能大幅缩短传动链的总长度，减少动力传递过程中的连接损耗，同时降低多组件装配带来的同轴度误差累积风险。设计过程中首先要匹配动力输入的额定扭矩与转速，蜗轮蜗杆副的模数选择既要满足输入侧的减速比需求，还要兼顾与差速器壳体的集成安装边界，蜗杆的支撑轴承位需要预留足够的安装空间，避免轴承外圈与差速器锥齿轮的运动轨迹发生干涉。

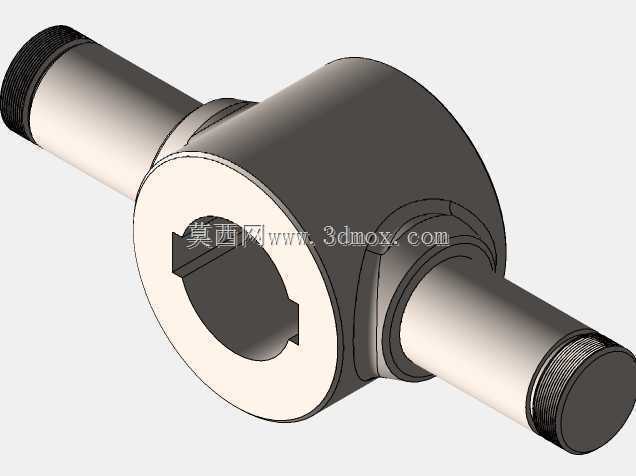

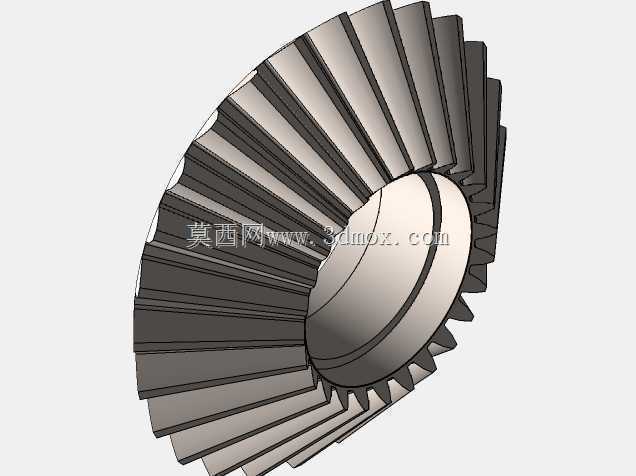

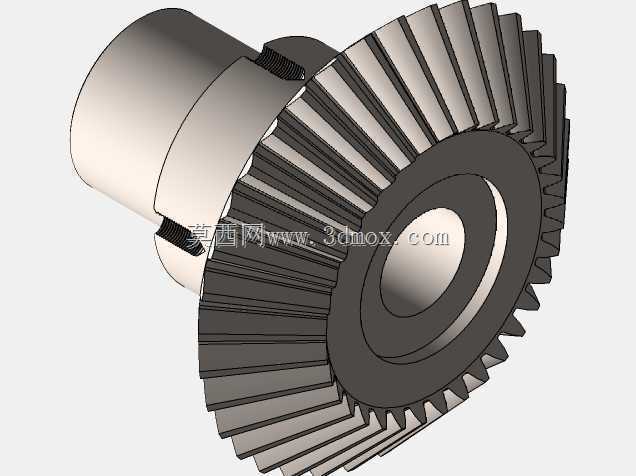

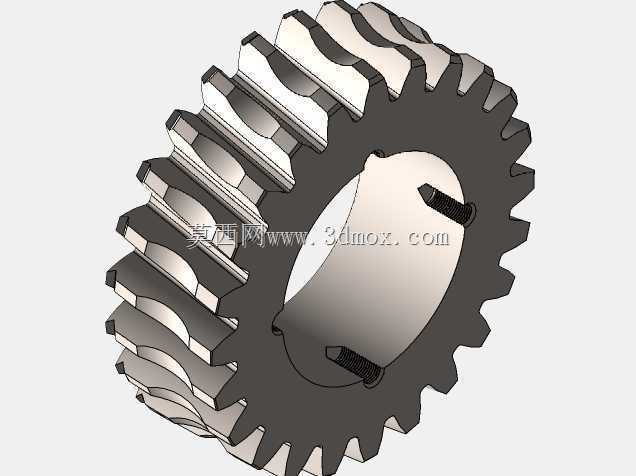

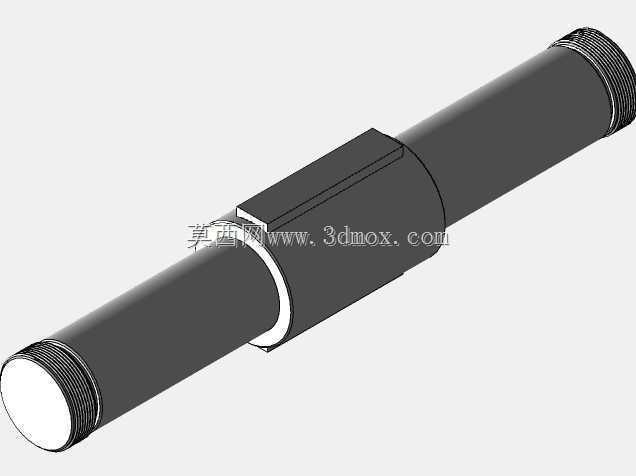

　　差速单元的四个行星锥齿轮与两侧半轴锥齿轮的啮合侧隙需要控制在合理区间，侧隙过大会导致传动换向时出现明显冲击，侧隙过小则会在差速动作时出现卡滞，加剧齿面磨损。蜗轮直接集成在差速器壳体的外侧，动力从蜗杆输入后带动蜗轮与差速器壳体同步转动，直线行驶或两侧输出负载一致时，行星锥齿轮随壳体公转不发生自转，两侧输出轴保持同转速输出；当两侧负载出现差值，比如设备转向、单侧行走轮遇到阻力差时，行星锥齿轮在公转的同时绕自身轴自转，自动调整两侧半轴的输出转速，避免传动件承受额外的扭转应力，同时保证行走或输送动作的平顺性。安装边界方面，输入蜗杆的轴伸端需要根据配套动力的输出轴尺寸设计对应的连接结构，两侧输出半轴的轴径、键槽尺寸要匹配后续连接的负载端接口，

　　整个机构的外壳安装孔位需要与设备机架的安装基准对齐，保证输入轴、输出轴的同轴度符合装配公差要求。齿形设计上，蜗轮采用锡青铜材质适配钢制蜗杆的耐磨需求，锥齿轮采用渐开线齿形保证啮合传动的平稳性，所有回转件的动平衡精度需要满足额定转速下的运行要求，避免高速运转时出现异常振动。这类集成结构相比分体式的减速加差速方案，总重量能降低三成左右，装配工序也更简单，适合小功率传动场景下的紧凑化设备布局，在小型电动代步设备、轻型AGV驱动单元、专用农业作业机具的传动系统中都有很高的适配价值，设计时还需要预留润滑脂的填充空间，保证蜗轮蜗杆与锥齿轮啮合面能得到持续润滑，延长整套传动机构的使用寿命。
