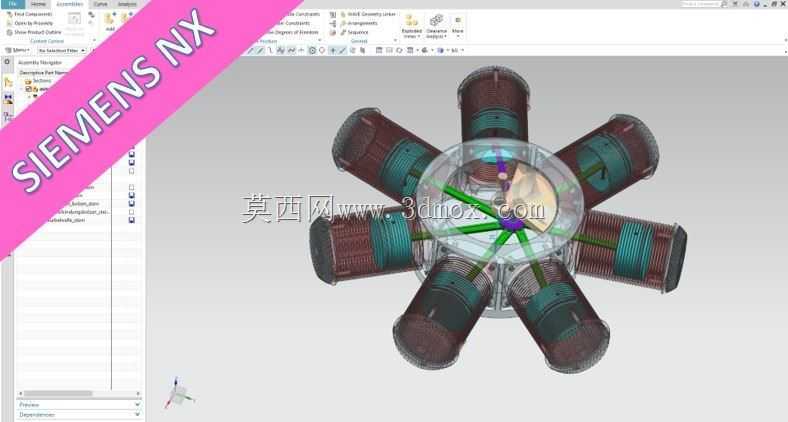

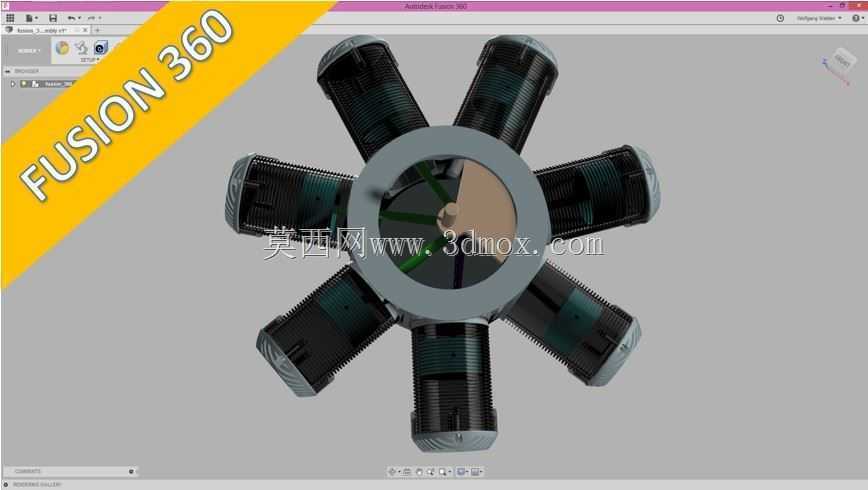

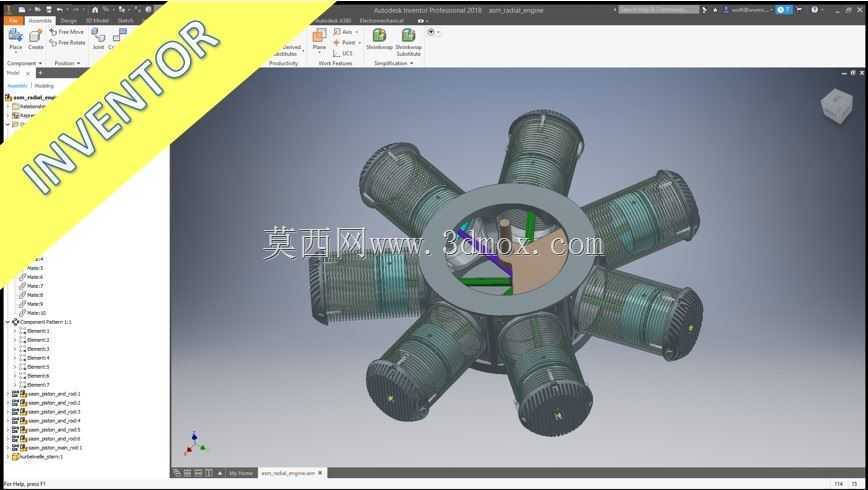

七缸径向发动机结构设计三维数模

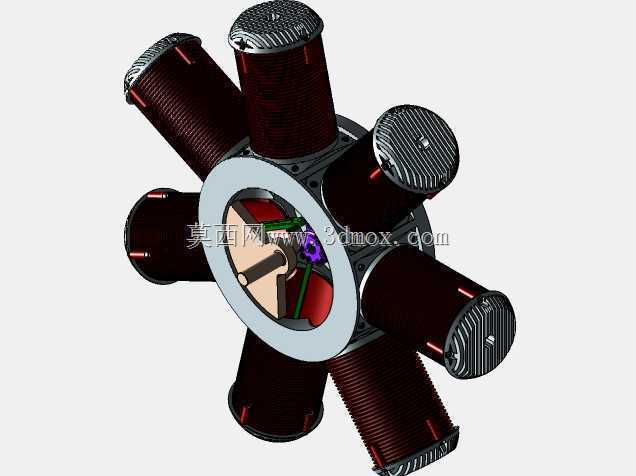

　　在小型航空动力、早期轻型摩托、特种作业便携动力装置的应用场景中，径向排布的多缸发动机凭借紧凑的轴向尺寸、优异的风冷散热效率，始终占据着不可替代的生态位。这套七缸径向发动机的结构设计，完全围绕星型动力的核心特性展开，七个气缸沿中心曲轴箱周向均匀放射排布，每一个缸体的轴线都精准交汇于曲轴的回转中心，从根源上抵消了多缸往复运动产生的一阶、二阶惯性力，整机运转时的振动水平远低于同排量直列排布机型，不需要额外加装大体积平衡轴结构，就能实现高转速下的平稳输出。

　　从实际功能落地的角度看，这种七缸径向结构的单缸排量不需要做的很大，就能累积出可观的总输出功率，七个缸交替做功的点火间隔均匀，曲轴每转一周就能完成多次做功循环，动力输出的平顺性远超少缸机型，搭配外露的缸体结构，飞行状态下的迎面气流可以直接扫过每一个缸体外壁的散热鳍片，不需要额外布置复杂的水冷管路、散热水箱与循环水泵，整套动力系统的自重可以压到极低的水平，非常适配轻型超轻型飞机、航空模型、小型气垫船这类对载荷重量极其敏感的载具。

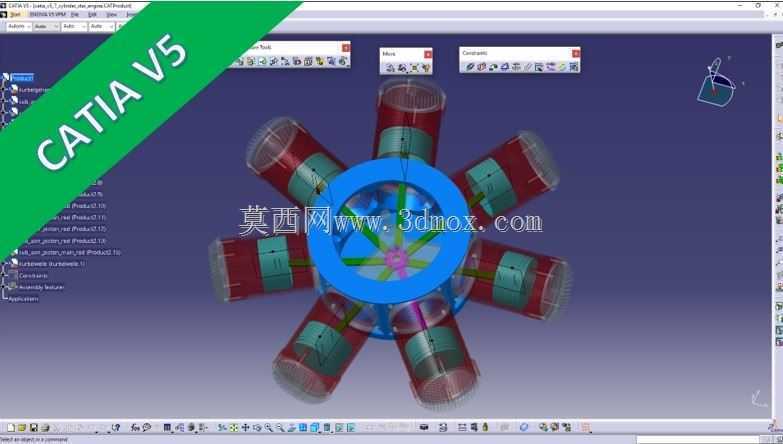

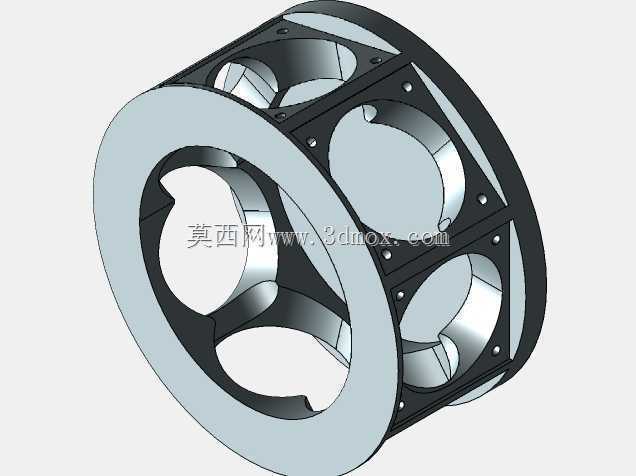

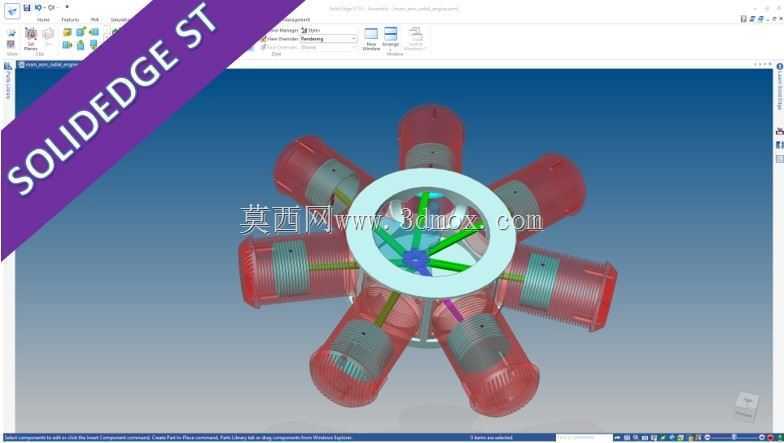

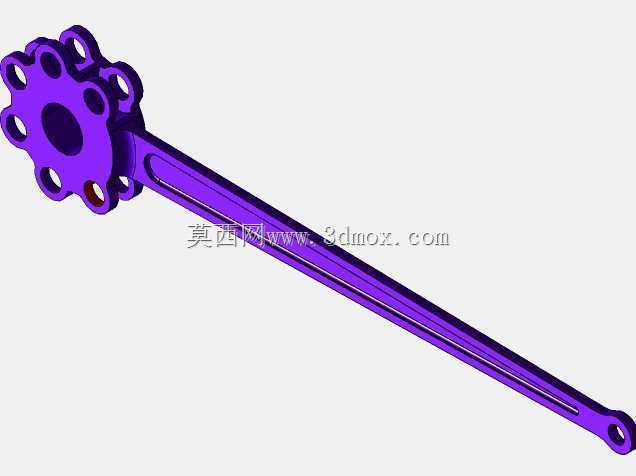

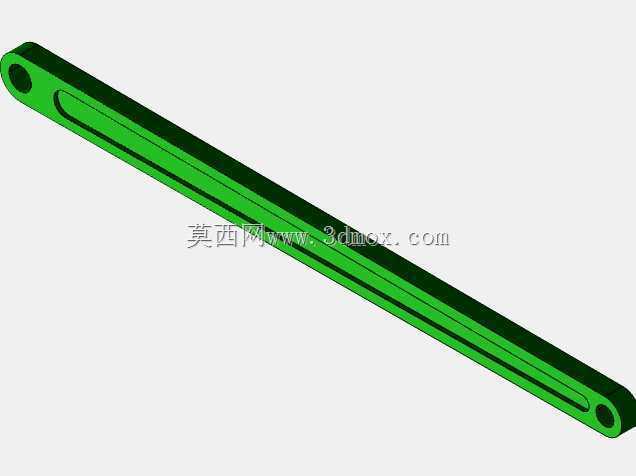

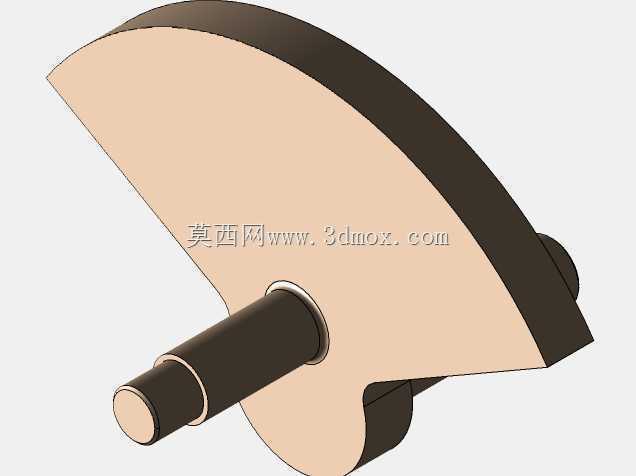

　　设计过程中，首先要敲定的就是中心曲轴的偏心距与缸体行程的匹配关系，七个连杆统一铰接在中心曲柄销上，每根连杆的长度、大小头孔位公差都要保持高度一致，否则运转过程中会出现个别缸体撞缸、活塞偏磨的问题。中心曲轴箱作为所有缸体的安装基准，七个缸体安装止口的周向分度误差必须控制在极小范围内，每个缸体的安装端面都要和对应缸孔轴线保持严格垂直，避免活塞在缸筒内出现偏载，加速活塞环与缸壁的磨损。

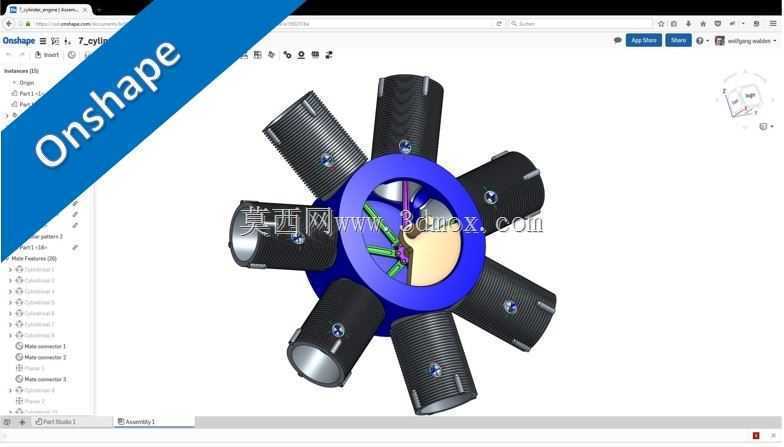

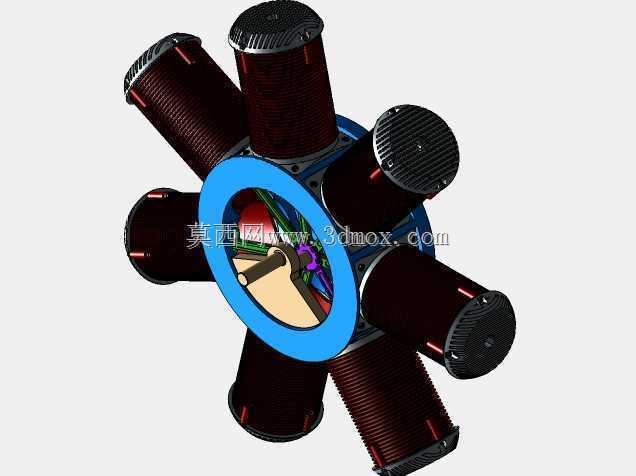

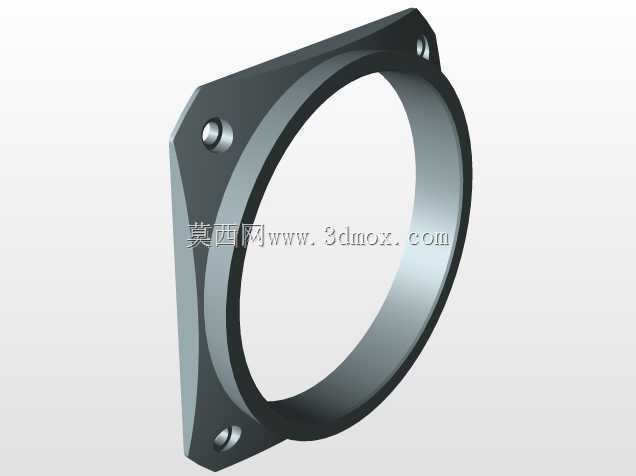

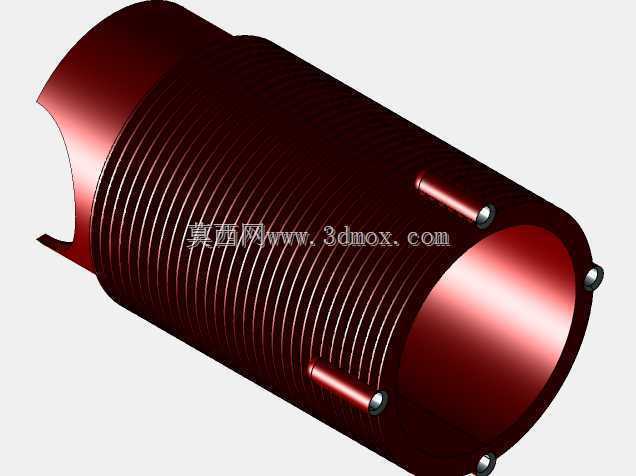

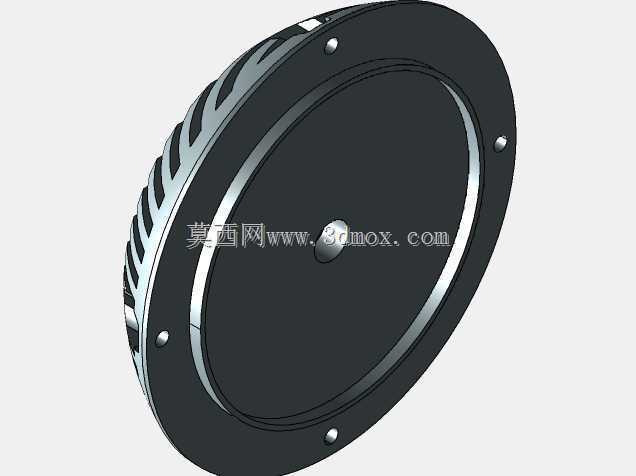

　　从安装边界来看，整机整体呈正七边形放射状轮廓，轴向厚度仅相当于单缸发动机的机体厚度，安装时可以直接将曲轴箱端面固定在动力支架上，输出轴从中心位置伸出直接连接螺旋桨或者传动负载，不需要额外设计复杂的传动转接结构。缸体上预留的散热鳍片厚度、间距都经过匹配，既保证足够的散热面积，又不会因为鳍片过密导致气流流通受阻，进排气门的布置位置顺着气流流向设置，能最大程度利用迎面气流完成扫气，提升充气效率。

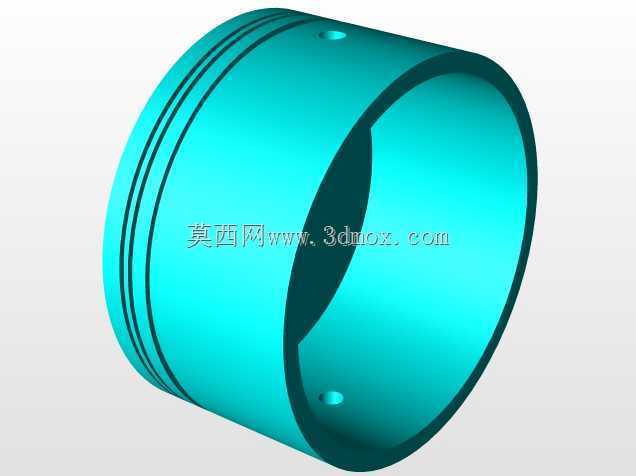

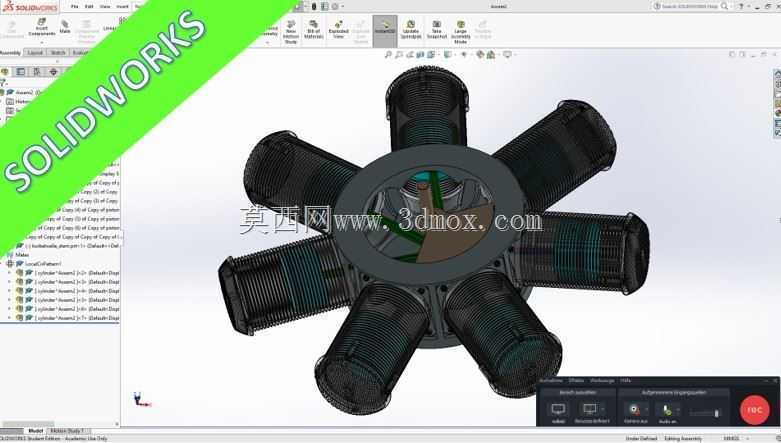

　　这套结构在建模时完全还原了实际加工的装配逻辑，活塞与缸筒的配合间隙、活塞环的槽位尺寸、连杆大头的轴承安装位都按照实际工程公差预留，既可以作为动力结构教学的演示样例，也能作为小型特种动力开发的结构参考，帮助设计人员快速理解星型发动机的动力传递路径、装配约束关系，缩短前期方案验证的周期。
