手动螺杆式精密平口夹持工装结构

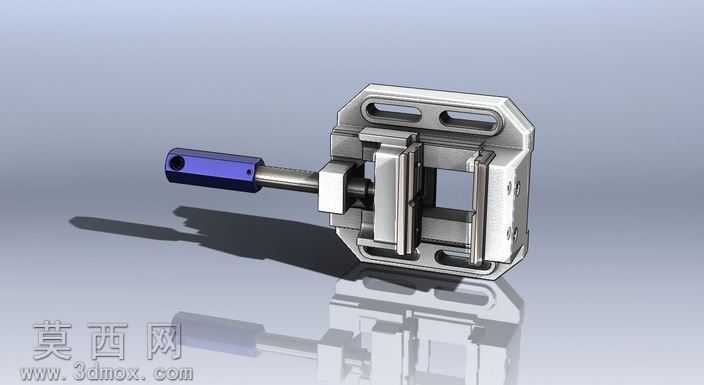

该作品为手动驱动的螺杆式夹持工装三维建模成果，建模阶段先完成整体结构的参数化草图绘制，以工装中心对称面为基准确定各零件的装配定位关系，优先绘制固定钳身的基体轮廓，通过拉伸、切除、倒角等基础特征完成钳身的安装槽、导向滑轨、安装孔位的细节构建，保证钳身两侧的长条形安装孔位置对称、尺寸统一，可适配不同工作台的安装固定需求。活动钳块的建模严格匹配钳身滑轨的配合公差，预留合理的滑动间隙，避免装配后出现卡滞问题；传动螺杆部分分别绘制光杆传动段、螺纹传动段与端部操作手柄的连接结构，操作手柄端部设计有贯穿的销孔，可加装拨杆辅助施加更大夹紧力，螺杆与活动钳块的连接位置设计有防脱限位结构，保证螺杆转动时可稳定带动活动钳块做直线往复运动，不会出现松脱分离的问题。渲染阶段采用金属材质为主的材质搭配，固定钳身与活动钳块赋予哑光银灰色金属材质，模拟经过表面氧化处理的铝合金或钢制工装质感，表面添加细微的磨砂纹理提升真实感，传动螺杆赋予亮面镀铬金属材质，端部操作手柄赋予深蓝色阳极氧化金属材质，通过材质差异清晰区分不同功能的零件。场景搭建采用浅灰色渐变背景，添加柔和的环境漫反射光照与定向主光源，在工装下方投射出边缘清晰的软阴影，同时添加地面反射效果，还原金属工装的质感表现。结构设计上采用对称式布局，整体结构紧凑小巧，通过螺杆的螺旋传动将手柄的旋转运动转化为活动钳块的直线进给运动，可实现对小型工件的稳定夹持，钳口位置设计有可更换的钳口垫安装位，可根据夹持工件的材质更换不同摩擦系数的钳口垫，避免夹伤工件表面，整体结构无冗余零件，传动路径直接，手动操作顺畅，具备基础工装的实用属性，建模过程中所有配合面均添加了合理的装配公差，可直接导出工程图用于实物加工制作。
