简易吊装导向滑轮结构三维设计

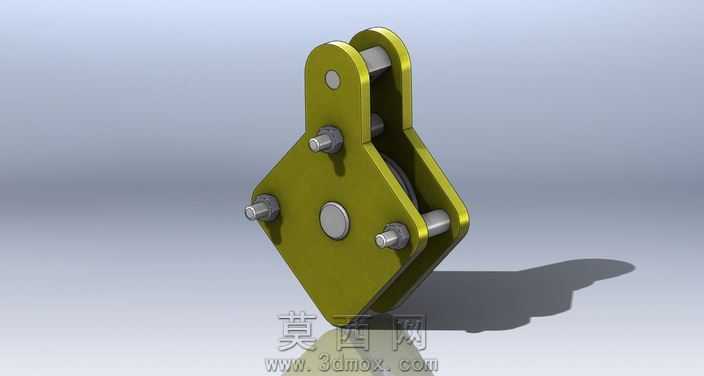

本作品为简易吊装导向滑轮的三维参数化设计模型，建模阶段采用Autodesk Inventor完成全零件的参数化搭建，首先依据起重吊装场景的常规受力需求，确定滑轮的额定承载阈值，依次拆分出两侧菱形安装夹板、中心滑轮轮体、连接销轴、锁紧螺栓、轴套衬垫等独立零件。建模过程中对每个零件添加精准的几何约束与装配关系：两侧夹板采用对称布局设计，通过三根带六角头的锁紧螺栓完成夹板间距的固定，螺栓与夹板安装孔之间保留合理的装配间隙，还原真实五金件的装配公差；中心滑轮轮体嵌套在夹板中部的安装位内，通过贯穿式销轴完成定位，销轴两端设置限位结构避免轮体轴向窜动，轮体与销轴之间预留转动间隙，模拟实际使用中滑轮绕轴顺畅转动的运动状态。材质与渲染阶段，为两侧夹板赋予军绿色金属烤漆材质，调整材质的粗糙度参数还原工业五金件的哑光漆面质感，螺栓、销轴等标准件赋予镀锌亮面金属材质，通过调整金属反射率与高光参数，呈现标准紧固件的金属光泽；中心滑轮轮体采用深色耐磨金属材质，模拟实际起重滑轮常用的铸钢或高强度尼龙衬层质感。渲染场景采用浅灰色渐变背景，添加柔和的侧上方主光源与底部补光，投射出柔和的模型阴影，清晰呈现滑轮的整体轮廓与各零件的装配层次，同时在夹板表面添加细微的漆面颗粒纹理，提升模型的真实感。设计思路上，本滑轮采用极简的夹板式结构，摒弃冗余的复杂外壳设计，既保证整体结构的承载强度，又便于后期的拆装维护与轮体更换，菱形夹板的上部预留吊装连接孔位，可直接与吊具、绳索完成挂接，整体结构紧凑、受力路径清晰，可用于小型起重设备、手动吊装工具、线缆导向机构等场景的配套设计参考，模型的所有零件均可单独导出用于工程图生成，也可直接导入装配场景完成整体机构的运动仿真验证。
