复古轮式仿古玩具火炮结构设计

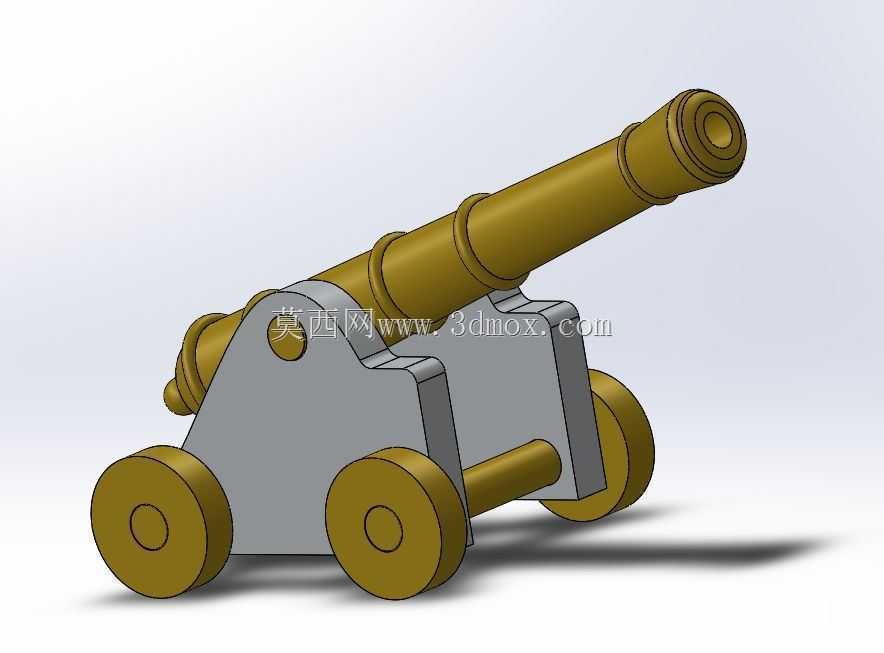

　　这款轮式仿古玩具火炮的结构设计，核心围绕桌面摆件的展示属性与玩具的把玩安全性展开，整体结构拆分炮管、炮架、轮组三个核心模块，各模块间采用无尖锐棱角的过渡设计，适配日常把玩、桌面陈设的使用场景。炮管部分采用前细后粗的锥度造型，外壁设置三道等距凸起的加强箍结构，既还原了古火炮的铸造成型加强结构特征，也在把玩时增加握持摩擦力，炮口位置做了内凹圆弧收边处理，完全避免锐边划伤风险，炮管尾端采用圆弧封端结构，无突出的点火击发结构，从结构根源上消除误触、误操作的安全隐患。炮架部分采用对称式梯形支撑结构，两侧支撑板通过中部横向销轴完成炮管的俯仰铰接，支撑板内侧预留0.2mm的装配间隙，既保证炮管可顺畅调整俯仰角度，又不会出现松垮晃动的问题，

　　炮架底部设置横向连接轴，用于固定两侧轮组，同时承担炮架的整体结构加强作用，支撑板边缘全部做R2圆角过渡，所有装配接缝处预留0.1mm的公差间隙，避免不同材质热胀冷缩导致的装配卡滞。轮组部分采用四个等直径的实心轮结构，前后轮同轴布置，轮体中心设置与连接轴匹配的通孔，轮面做微凸的弧面设计，既还原古火炮的木质轮组造型特征，也保证放置时的接触稳定性，轮体与连接轴之间采用间隙配合，可顺畅转动，模拟真实火炮的移动功能。从安装边界来看，整体结构的最大外轮廓宽度控制在120mm以内，长度控制在180mm以内，高度控制在100mm以内，完全适配普通桌面、展示柜的陈设空间，底部轮组的支撑点形成稳定的矩形支撑面，放置时的倾斜抗倾覆角度可达15度，

　　日常擦拭、挪动时不易倾倒。设计过程中优先考虑了3D打印成型的工艺适配性，所有结构均采用无倒扣的直壁或小拔模角度设计，打印时无需添加额外支撑结构，炮管与炮架的铰接位置预留了足够的装配余量，打印完成后仅需简单去除毛刺即可完成组装，无需额外的粘接或紧固件。从功能特性来看，该结构仅保留外观展示与角度调整、轮组转动的把玩功能，未设计任何可发射的相关结构，完全符合玩具类产品的安全规范，炮管的俯仰角度调整范围控制在正负20度以内，调整到任意角度都可依靠铰接处的摩擦力保持姿态稳定，无需额外的锁紧结构，简化整体装配流程的同时提升把玩的流畅度。结构材质适配方面，炮管部分可采用黄铜色PLA耗材打印还原金属质感，

　　炮架部分可采用灰色PLA打印模拟铸铁支架效果，轮组可采用与炮管同色的耗材打印，无需额外的表面喷涂处理即可达到较好的展示效果，若采用树脂打印可进一步提升表面细节精度，适合作为收藏类摆件制作。在结构强度校核上，所有壁厚均设置为2mm以上，炮架支撑板的受力位置做了局部加厚处理，日常把玩时的握持、挪动不会出现结构断裂问题，轮组与连接轴的配合位置做了加宽处理，长期转动磨损也不会出现松脱问题。
