简易上单翼玩具飞机结构设计

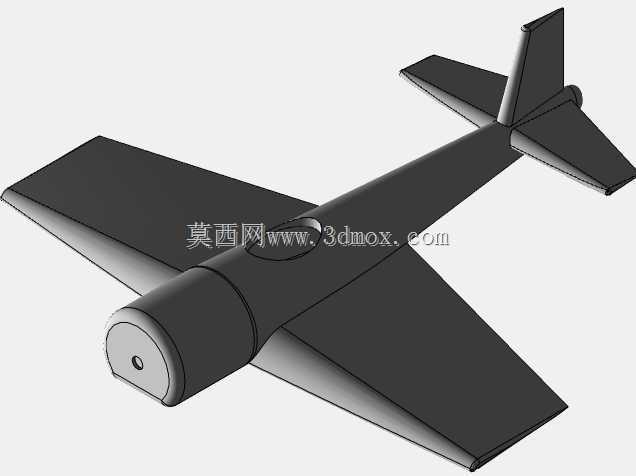

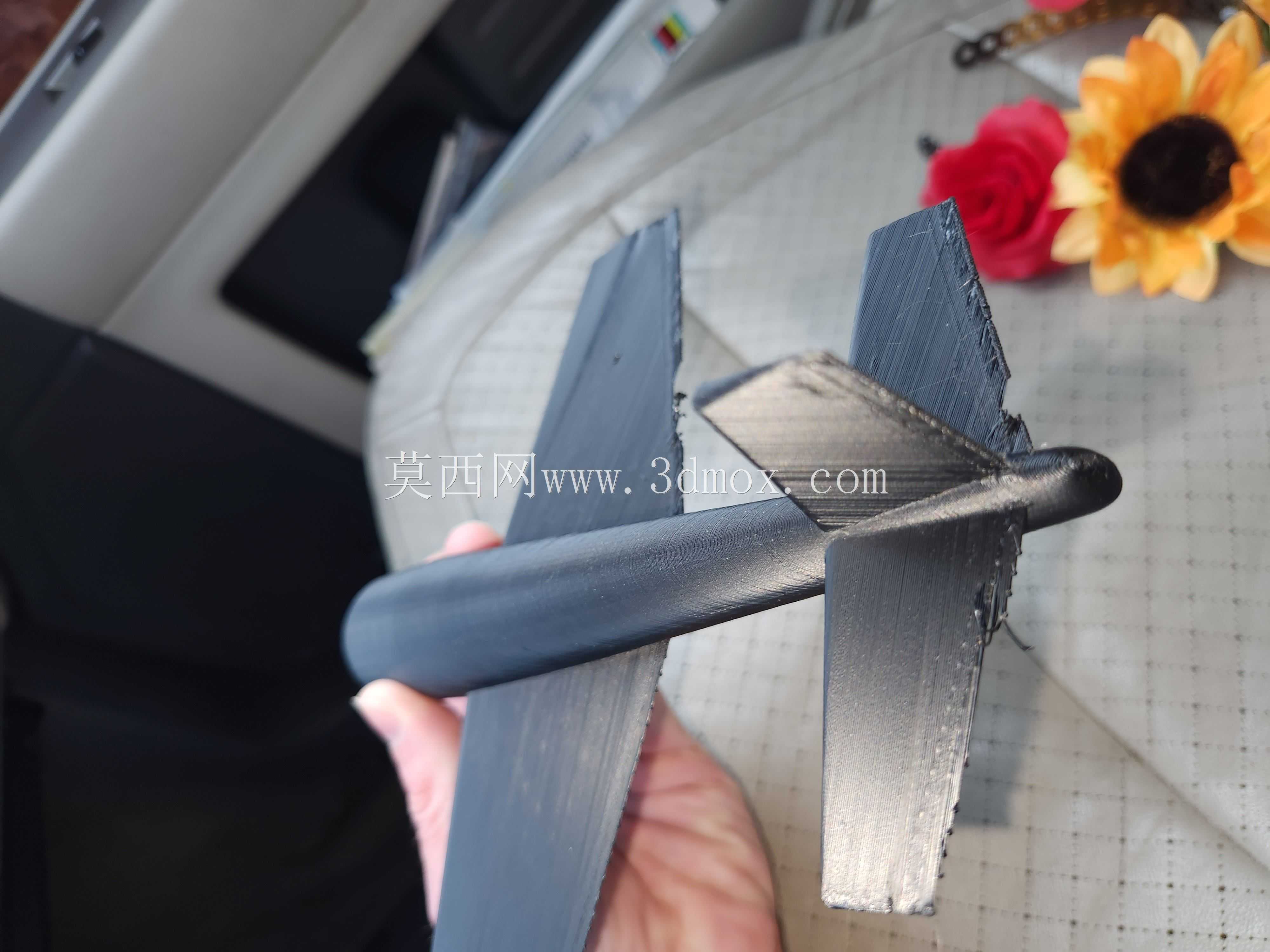

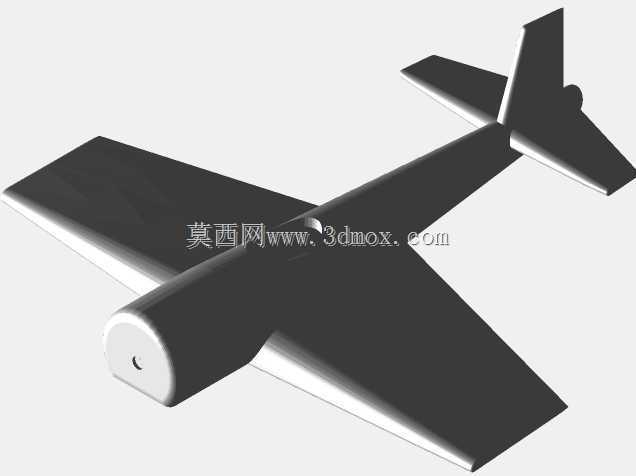

　　这套玩具飞机的结构方案，最初是面向桌面级熔融沉积成型工艺做的可打印验证件，整体走极简拼装路线，没有复杂曲面和细碎薄壁，哪怕是入门级FDM设备，用常规PLA耗材也能顺利完成成型。从气动布局来看，它采用常规上单翼加后三点尾撑的经典构型，平直主翼拥有足够的升力面积，低速滑翔状态下稳定性表现突出，垂尾与平尾的尾容量配比经过简化校核，既不会因为尾翼面积过小导致航向发散，也不会因为尾翼过重把整机重心拉到主翼之后。机身主体做成等直径圆柱段，前端整合整流罩，机头位置预留了小轴孔，既可以作为静态摆件的装配定位孔，也能加装微型橡胶轮或者小功率动力桨的转轴，拓展手抛滑翔之外的玩法。

　　做结构拆分的时候，特意把主翼、平尾、垂尾和机身做成独立分件，没有采用一体打印的方案，核心考量是打印平台的成型边界：多数桌面级设备的有效成型幅面在200到300毫米区间，如果把翼展做到300毫米上下，一体机翼必然超出平台行程，拆分后每个分件都能平放打印，机翼和尾翼的翼型面可以直接贴平台，不需要添加大量支撑，既减少耗材浪费，也避免支撑拆除后破坏翼面光洁度。机身和翼面的配合位置预留了浅插槽，插槽间隙按照FDM工艺的常规收缩率留了0.2到0.3毫米的配合量，打印完成后不需要胶水也能实现紧配定位，要是需要长期固定，点少量低粘度快干胶就能完成总装，拆卸调整也很方便。

　　实际应用场景里，这套结构首先可以作为中小学航空科普课的实操教具：学生可以分别打印各个分件，亲手完成机翼、尾翼和机身的装配，直观理解上单翼布局的重心配平逻辑，还能通过微调尾翼偏角观察滑翔姿态的变化，比纯平面图纸的讲解具象很多。其次它也适合作为3D打印入门的练习案例，所有分件都是规则拉伸体加简单圆角过渡，建模过程只需要用到基础的拉伸、拔模、圆角命令，新手可以顺着结构思路一步步完成参数化建模，快速掌握实体建模里装配基准、配合间隙预留的实用技巧。在文创周边开发场景里，这个简约机身也很适合做二次改装，圆柱段表面可以粘贴水贴、喷涂标识，机翼下方也能加装小型挂架摆件，做成航空主题的桌面装饰件。

　　从尺寸边界来看，整机翼展控制在300毫米级的时候，机身长度大概在250毫米左右，主翼弦长约60毫米，翼面厚度从根部8毫米过渡到翼尖4毫米，既保证翼梁方向的结构刚度，手持抛掷的时候不会因为机翼弯折失速，也不会因为翼面过重导致整机翼载荷过高。垂尾高度约70毫米，平尾展长约120毫米，尾翼后缘预留了0.5毫米的薄边，方便用户用砂纸小幅打磨调整舵面角度，修正滑翔时的偏航或者抬头趋势。机身圆柱段直径取30毫米，内部留出了足够的空腔，要是玩家打算升级动力版本，可以在空腔里塞入微型空心杯电机、小容量锂电池和遥控接收板，机头整流罩的开孔刚好能穿过桨轴，不需要额外大规模修改机身结构。

　　设计过程中特意规避了容易打印失败的特征：所有转角都做了R2以上的圆角过渡，没有尖锐的应力集中点，机翼和机身对接的位置做了加厚凸台，哪怕跌落撞击也不容易在翼根处断裂。整机没有需要悬空大于45度的复杂特征，除了机头整流罩的极小弧面需要少量支撑，其余所有分件都可以实现无支撑打印，打印完成后的表面处理工作量极低。针对手抛使用的场景，整机重心刻意设计在主翼前缘向后三分之一弦长的位置，这个区间是低速滑翔机的经典重心范围，新手不需要额外配重，只要按照分件默认的PLA密度打印，总装完成后重心自然落在合理区间，初次抛掷就能获得不错的滑翔姿态。如果是用作静态展示，还可以在机身底部预留小插槽，搭配打印的简易支架，就能把飞机以飞行姿态固定在桌面，作为航空主题的陈列摆件。
