单组空白开关箱配套盖板结构设计

　　在低压配电末端的布线施工场景里，开关箱盖板是直接影响箱体防护等级、外观规整度的核心配套部件，这款单组空白开关盖，就是专门对应1位规格的明装或暗装开关出线箱设计的封板构件，主要用在不需要预留开关操作孔位的空白回路位，或是临时预留、后续扩展回路的箱体位置封堵，避免箱体内部的接线端子、线缆裸露在外，同时兼顾墙面安装后的整体视觉一致性。

　　从实际使用场景来看，这类盖板常见于家装墙面布线、小型办公区配电改造、工业车间局部工位配电的场景，当开关箱内预留了1个回路的安装位但暂不装开关模块时，就需要用这种空白盖板封死对应开孔，防止灰尘、水渍、施工杂物落入箱内，也避免无关人员误触内部带电部件，满足基础的IP防护要求。和带开关操作孔的盖板不同，这款空白盖没有预留按键或拨杆的伸出孔位，整个板面是完整的封闭结构，防护性能比带开孔的盖板更稳定，适合长期封堵不用的回路位。

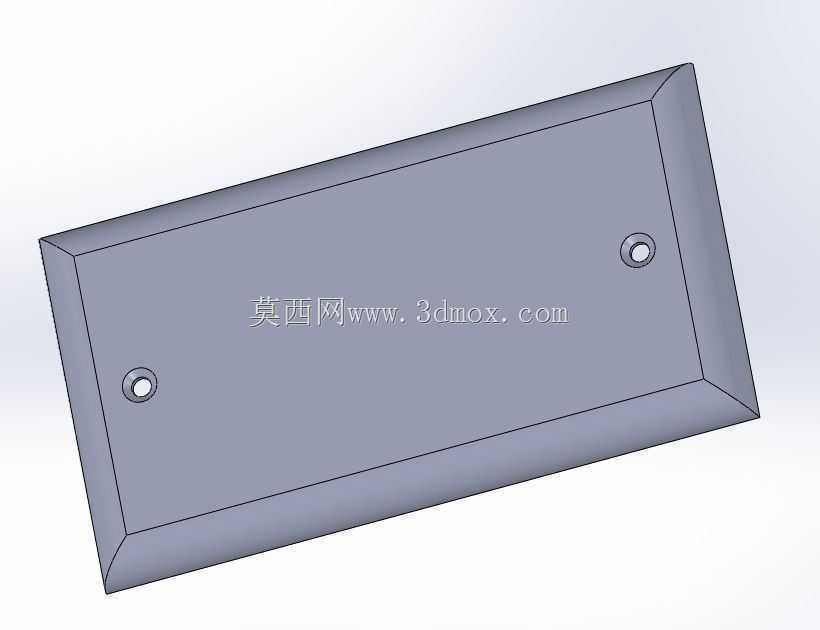

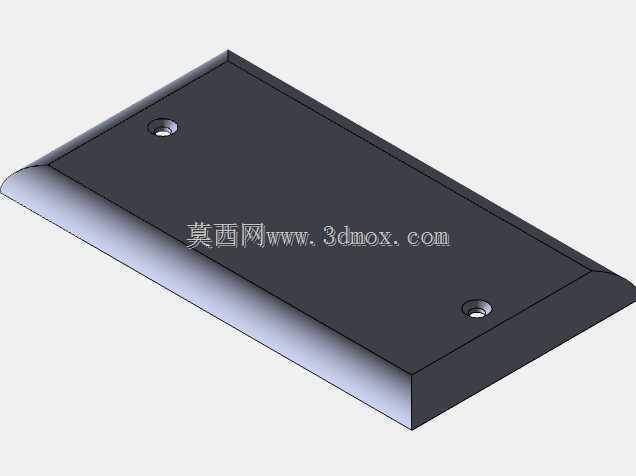

　　设计这款盖板的时候，首先要匹配对应1组开关箱的安装边界，盖板的外轮廓尺寸要刚好覆盖箱体的对应开孔位，边缘做了小幅的斜边收边处理，安装后盖板和箱体表面贴合紧密，不会出现边缘翘边、缝隙过大的问题，既可以减少灰尘从缝隙进入箱内，也能让安装后的外观更平整，不会有突兀的凸起。板面上预留了两个对称的安装沉孔，位置刚好对应箱体上的预装固定螺柱，安装时不需要额外打孔定位，直接用螺丝穿过沉孔拧入箱体的固定柱即可，沉孔的深度设计刚好让螺丝头完全没入板面，不会在盖板表面留下凸起，避免积灰也更美观。

　　从结构强度来看，这款盖板采用均匀壁厚设计，整个板面的厚度保持一致，既不会因为壁厚过薄导致安装后受力变形，也不会因为壁厚过大造成材料浪费、安装后突出墙面过多。两个安装孔的位置做了局部的加厚补强，避免拧螺丝的时候压力过大导致孔位开裂，日常使用中即使受到轻微的磕碰，也不会出现板面碎裂、变形脱落的问题。盖板的边缘做了微小的倒角处理，没有尖锐的毛边，安装施工的时候不会划伤操作人员的手，也不会在后续使用中剐蹭到过往人员。

　　实际安装的时候，只需要先将箱体内部的线缆整理到位，确认对应位置不需要安装开关模块，就可以将盖板对齐箱体的安装位，把两个固定孔对准箱体上的螺柱，用配套的螺丝拧紧即可，整个安装过程不需要复杂的工具，普通的十字螺丝刀就能完成操作。安装完成后盖板和箱体表面基本齐平，和相邻的带开关盖板保持一致的外观风格，不会因为是空白封堵件就显得突兀。如果后续需要在这个位置加装开关模块，只需要拧下固定螺丝取下盖板，更换成对应规格的带开关孔盖板即可，不需要对箱体本身做任何改动，后期改造的灵活性很高。

　　在建模过程中，需要重点关注盖板和箱体配合的公差匹配，盖板的内轮廓尺寸要比箱体的外凸安装边大0.2-0.3mm，保证安装时可以顺利卡入，不会出现过紧装不上或者过松缝隙过大的问题；安装沉孔的同轴度要控制在合理范围内，避免螺丝拧入的时候出现偏斜，导致盖板安装不平。板面的平整度也要做校验，避免注塑或加工后出现板面翘曲，导致安装后中间位置和箱体贴合不严。另外两个安装孔的中心距要和对应箱体的螺柱中心距完全匹配，误差控制在0.1mm以内，防止出现孔位对不上、无法安装的问题。

　　这类空白盖板虽然是配电系统里很小的一个配件，但直接关系到配电箱体的使用安全和安装美观度，设计时不能因为零件小就忽略细节，从边缘的倒角处理到沉孔的深度设计，再到安装孔的位置精度，每一处细节都会影响实际的安装使用体验。在实际项目选型的时候，需要确认盖板对应的开关箱位数，这款盖板只适配1组规格的开关箱，不能用在多组位的箱体上，否则会出现尺寸不匹配、无法安装的问题。同时也要确认安装方式是明装还是暗装，不同安装方式的箱体对应的盖板边缘结构会有细微差异，选型时要匹配对应箱体的结构，才能保证安装后的贴合度和防护效果。
