曲柄摇杆式并行滚动锯结构设计

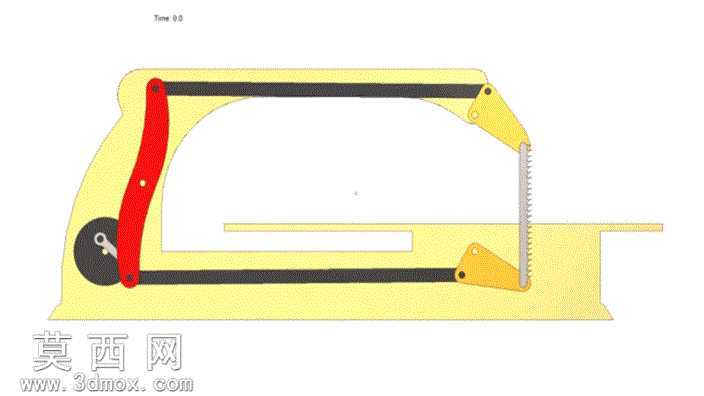

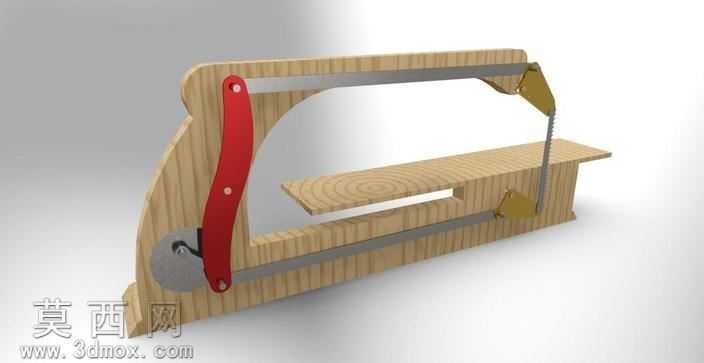

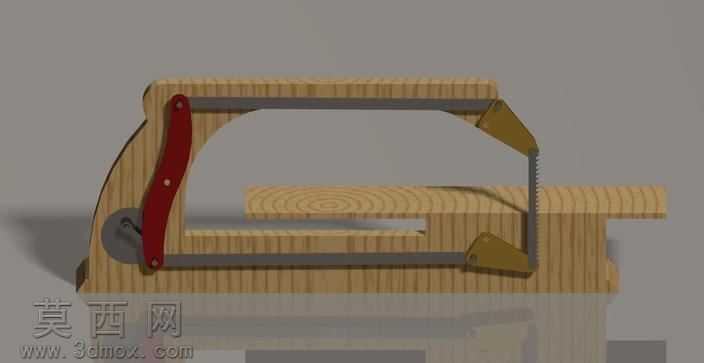

本模型为曲柄摇杆驱动的并行滚动锯三维设计作品，采用三维参数化建模软件完成全结构搭建，建模过程中严格遵循机械传动的运动逻辑，对各组成部件进行独立建模后完成整体装配约束，确保各运动副的自由度符合实际运行需求。模型整体以卧式锯架为基础承载结构，主体框架采用浅黄色硬质材质模拟金属锯身的刚性质感，传动摇杆部分采用醒目的红色材质区分，锯条采用银灰色金属材质还原高速钢锯条的表面质感，传动带采用黑色橡胶材质表现，各部件材质区分清晰，便于直观识别不同功能模块。结构设计上采用曲柄摇杆机构作为核心传动单元，与传统单杠杆驱动的缝纫机构传动逻辑同源，通过偏心轮与红色长摇杆的铰接配合，将输入端的回转运动转化为锯架端的往复直线运动，上下两组平行的传动臂构成并行约束结构，保证锯条运行过程中始终保持垂直姿态，避免锯切过程中出现偏摆、卡滞问题。设计过程中重点验证了曲柄回转半径与摇杆摆角的匹配关系，确保锯条的往复行程满足常规手工锯切的行程需求，同时对各铰接点的位置进行反复调整，避免机构运行过程中出现死点位置，保证传动过程顺畅无卡顿。模型完整还原了手动滚动锯的全部运动细节，从底部的偏心驱动轮、传动摇杆、平行支撑臂到前端的锯条装夹结构均做了精细化建模，各铰接位置的销轴、连接孔结构都按照实际装配关系完成配合，既可以用于机构运动原理的演示教学，也可作为手动锯类工具改良设计的参考基础，通过三维装配的干涉检查功能，提前排除了各部件运动过程中的碰撞问题，确保结构设计的合理性与可行性。
