五缸星型径向发动机装配结构模型

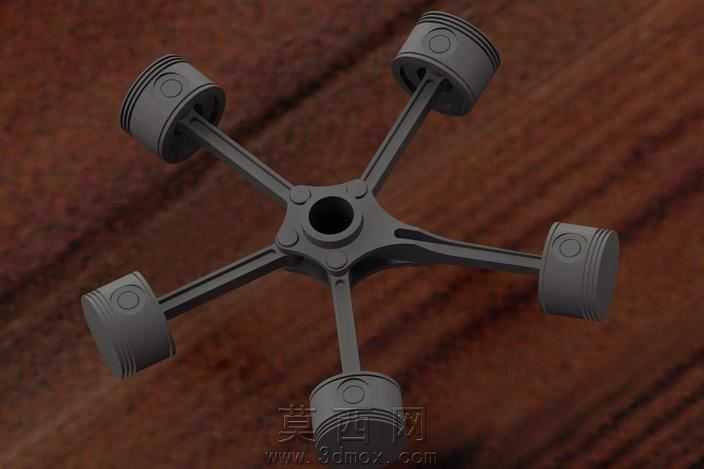

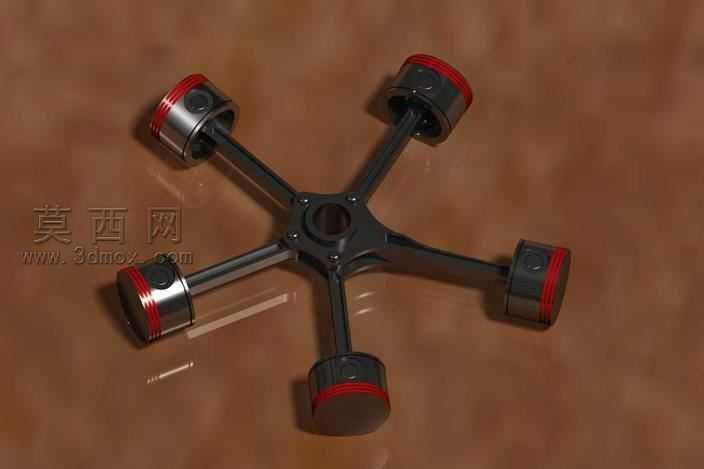

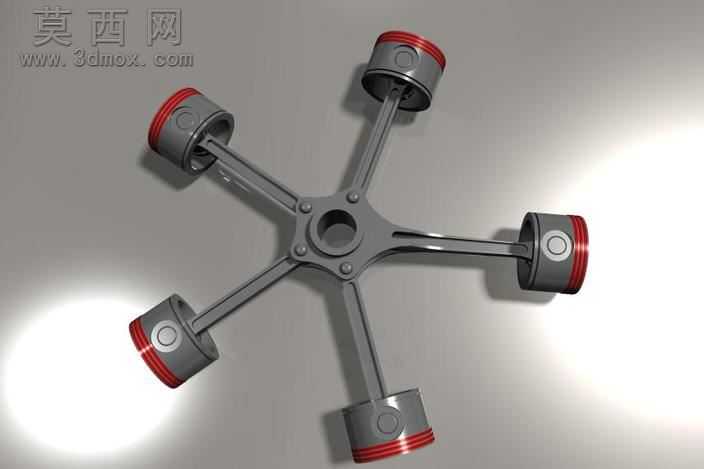

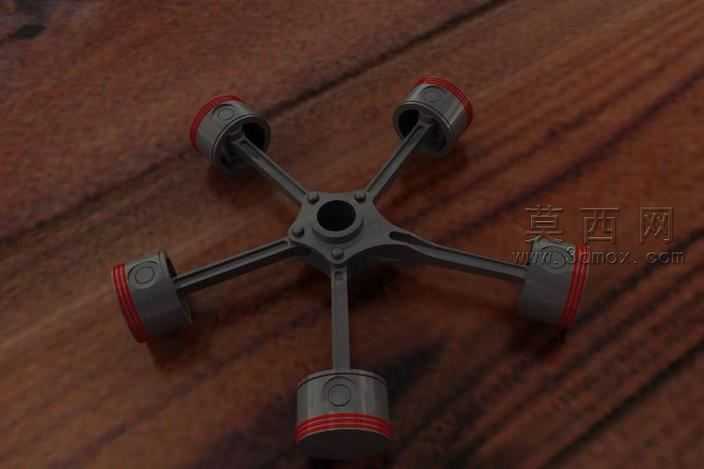

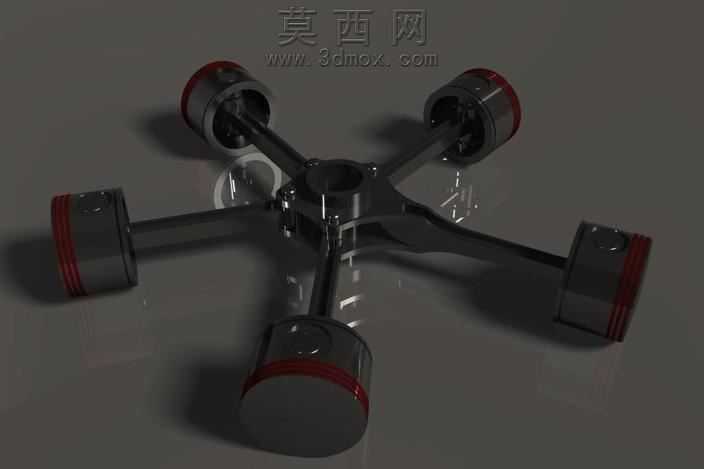

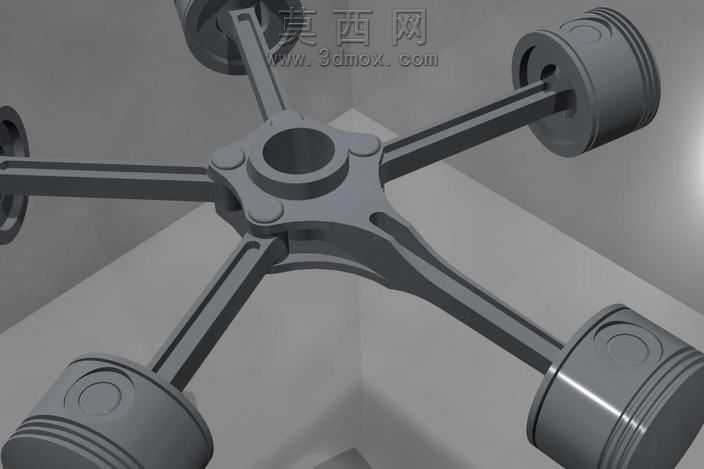

本模型为五缸星型布局的径向发动机装配体，采用三维参数化建模方式完成全零件构建与整体装配，完整还原了径向内燃机的核心传动逻辑与结构特征。建模过程中首先完成中心曲柄转轴的基准搭建，以中心轴回转中心为原点，按照72度等夹角完成五个气缸安装位的圆周阵列定位，保证各缸动力输出相位均匀分布，契合径向发动机的做功时序设计要求。零件建模阶段针对活塞部件做了细节还原，活塞头部设置了符合密封要求的环槽结构，活塞销孔与连杆小头的配合位严格按照同轴度约束完成建模，连杆采用等强度杆身结构，大头端与中心曲柄销做转动副约束，可完整模拟活塞往复运动带动曲柄旋转的传动过程。渲染阶段采用深色哑光地面作为承载背景，主体金属部件分别赋予不同材质属性：中心曲柄架采用高光亮面镀铬材质，还原航空发动机金属构件的精密质感；气缸外壁采用磨砂黑色金属材质，活塞环位置赋予红色耐高温密封涂层材质，通过光影打光突出各零件的轮廓边界与装配层次，阴影采用软阴影参数设置，弱化生硬边界提升渲染真实感。装配过程中严格遵循机械配合逻辑，所有转动副添加合理的间隙约束避免运动干涉，五个气缸沿中心径向均匀伸展的星型布局完整呈现，清晰展现了径向发动机相比直列发动机的结构紧凑性优势，模型可直接用于运动仿真演示，直观呈现这类常用于航空领域的往复式内燃机的工作原理，各零件可单独拆分查看内部配合结构，装配层级清晰，从中心曲柄组件到连杆、活塞、气缸套的装配顺序完全符合实际发动机的装配工艺流程，能够清晰展示径向引擎的动力传递路径与结构设计特点。
