雨篷窗用铝合金杠杆式执手结构

　　在民用及商用建筑门窗配套五金领域，外开上悬式雨篷窗的启闭锁止部件一直是结构设计的重点，这类窗型多用于建筑外立面的通风采光位，既要满足日常启闭操作的便捷性，也要保证锁止后的密封性能与抗风压能力，本次涉及的杠杆式铝把手就是针对这类场景开发的配套执手构件。从实际应用场景来看，这类执手可适配多种基材的窗扇，包括常见的铝合金型材窗、UPVC塑钢型材窗，覆盖平开窗扇、旋启式窗扇、推拉式窗扇以及外开上悬的雨篷窗型，在住宅阳台外窗、商业建筑立面通风窗、工业厂房侧墙采光窗等场景都能适配，安装位置处于窗扇侧边的启闭传动点位，用户通过扳动执手即可完成窗扇的解锁、启闭、锁止全流程操作，不需要额外搭配辅助工具。从功能特性上看，这款执手采用杠杆式力臂设计，

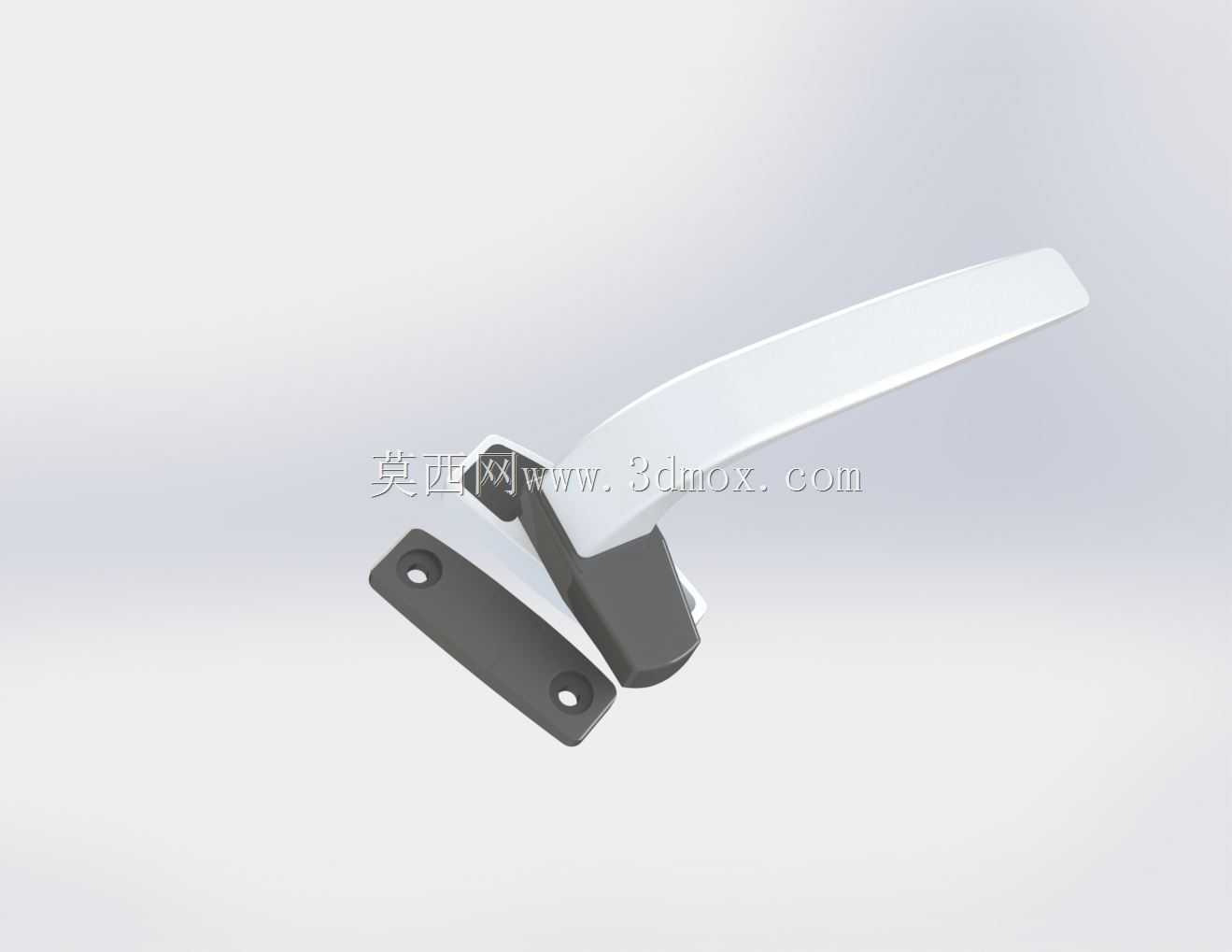

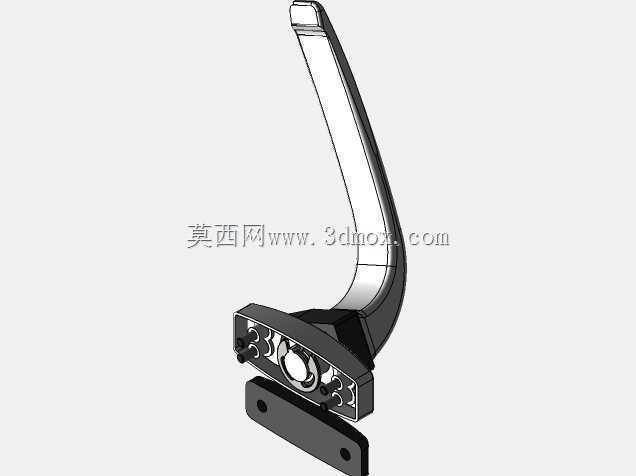

　　操作时的力传递路径经过优化，扳动过程中施力点与传动锁点的力比经过匹配，用户仅需施加较小的握力就能带动窗扇内部的传动锁块完成动作，即便窗扇密封胶条存在一定的压缩反力，也能顺畅完成锁止，不会出现扳动卡滞、锁止不到位的问题。执手的外露握持部分采用流线型弧面设计，握持区域的截面贴合人体手指弯曲弧度，长时间操作也不会产生硌手的不适感，表面做了哑光氧化处理，既提升了铝合金基材的耐候性能，避免长期暴露在户外环境下出现氧化变色、表层腐蚀的问题，也能减少日常使用中指纹、污渍的附着，降低后期清洁维护的难度。从设计思路层面拆解，这款执手分为固定底座与活动扳把两个核心装配单元，固定底座作为承载部件，设计有两个对称分布的安装沉孔，

　　安装时可通过自攻螺丝将底座直接固定在窗扇型材的预设安装位上，沉孔结构能够保证螺丝安装后头部完全没入底座平面，不会出现凸起干涉扳把转动的问题，底座与窗扇型材贴合的面做了微幅的平面度公差控制，安装后能够与型材表面完全贴合，避免出现安装缝隙导致的固定松动、渗水隐患。活动扳把与底座之间通过转轴连接，转轴位置内置了阻尼定位结构，扳把转动到解锁、锁止两个极限位置时会有清晰的档位反馈，用户无需观察窗扇锁点状态，仅通过手感就能判断是否完成锁止操作，同时阻尼结构能够避免窗扇在受到风压振动时扳把出现自行移位、意外解锁的问题。关于安装边界与尺寸适配，这款执手的底座安装孔距按照主流门窗型材的通用安装孔位设计，能够直接替换市面上同规格的老式执手产品，

　　不需要在原有窗扇型材上重新打孔，降低了后期更换维护的施工难度；扳把的转动行程经过严格限制，转动过程中不会与窗扇边框、玻璃压条产生运动干涉，扳把处于闭合锁止位置时，整体外凸尺寸控制在合理范围内，不会出现磕碰过往人员、勾挂衣物的问题。材质选择上，执手的核心受力部件包括扳把、底座均采用铝合金压铸成型，材质强度能够满足日常启闭的受力需求，即便长期反复操作也不会出现扳把变形、转轴松旷的问题，转轴部位的耐磨衬套采用低摩擦系数的耐磨材质，长期使用也不会出现转动卡顿、磨损松旷的问题，能够匹配门窗长达十数年的使用周期需求。在结构细节处理上，扳把与底座的配合间隙做了精准控制，既保证转动过程无卡滞，也能避免灰尘、雨水进入内部转轴结构，减少户外复杂环境对内部传动部件的侵蚀，延长构件的实际使用寿命；底座与型材接触面可根据需求加装配套的密封胶垫，进一步提升安装位置的密封性能，避免雨水通过安装孔缝隙渗入窗扇型材内部。
