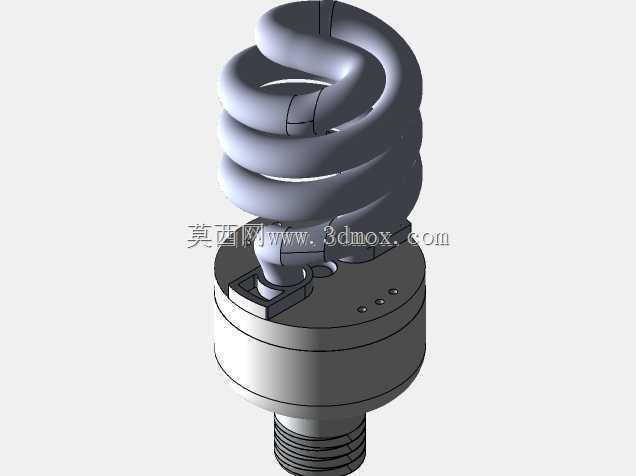

螺旋紧凑型节能荧光灯三维结构设计

　　日常民用与商用照明场景里，紧凑型荧光灯曾是替代传统白炽灯的核心过渡型照明器件，这款螺旋结构的紧凑型荧光灯结构，完整还原了产品从发光腔体到安装接口的全尺寸细节，可直接用于照明产品结构教学、老旧照明设备替换件测绘参考、照明系统装配仿真等场景。不同于直管型荧光灯的长条形布局，螺旋盘绕的灯管结构是这类紧凑型产品的核心设计逻辑，在有限的竖向安装空间内，通过螺旋弯折的玻璃管腔体大幅拉长放电通路长度，在保证发光效率的前提下，把整体产品的径向占用尺寸压缩到普通白炽灯的同等规格范围内，可直接适配原有白炽灯的灯座安装位，无需额外改造照明线路或安装接口，大幅降低替换成本。从结构拆分来看，产品上部的螺旋灯管部分，每一圈螺旋的螺距、管径都做了等距约束，

　　相邻管体之间预留了均匀的散热间隙，避免点亮过程中管体局部积热导致荧光粉涂层加速老化，同时螺旋的整体外轮廓做了同轴度约束，保证整灯的重心落在灯头的中心轴线上，安装后不会出现偏斜、晃动的问题。灯管下部的塑料基座是整灯的结构承载核心，内部预留了电子镇流器的安装腔体，基座上表面的三个小定位凸点，对应灯管尾部的排气封接位，装配时可快速定位灯管的安装角度，同时基座与灯管衔接的位置做了环形挡边结构，可填充密封胶实现灯管与基座的牢固粘接，避免运输、安装过程中灯管受侧向力出现断裂。下部的螺纹灯头采用标准通用螺口规格，螺纹的牙型、螺距完全符合民用照明螺口灯座的适配标准，灯头与塑料基座的衔接位置做了滚花压合结构，

　　保证灯头与基座之间的抗扭强度满足安装时的拧紧力矩要求，不会出现安装拧动时基座与灯头脱开的问题。建模过程中，螺旋灯管部分采用扫掠特征构建路径，先绘制等螺距的螺旋引导线，再在引导线的法向平面绘制圆形管截面，扫掠过程中严格控制截面的方向一致性，避免管体出现扭曲变形；同时灯管尾部的封接端做了收腰处理，还原实际生产中玻璃管熔融封接的结构形态，基座部分的拔模角度按照注塑生产的工艺要求设置，侧壁预留了1度的拔模斜度，表面的定位凸点、加强筋结构都做了圆角过渡，避免注塑生产时出现应力集中导致的开裂问题。从安装边界来看，整灯的最大径向尺寸不超过标准螺口灯座的适配直径，竖向总长度控制在常规照明灯具的灯罩容纳范围内，安装后不会出现灯罩无法扣合的问题；

　　灯头的中心触点高度、螺纹长度都符合通用安装尺寸要求，拧入标准灯座后可保证触点可靠接触，不会出现接触不良导致的闪烁问题。这类紧凑型荧光灯的结构设计，核心是在小体积约束下平衡发光效率、散热性能、安装适配性三者的关系，螺旋灯管的盘绕圈数直接对应放电通路的长度，圈数过多会导致整体高度超标，圈数不足则无法达到额定的发光功率，建模时通过参数化调整螺旋的圈数、螺距、管径三个核心参数，可快速衍生出不同功率等级的同系列产品结构，无需重新构建整体模型框架。基座内部的腔体尺寸按照常规电子镇流器的元器件布局预留，可容纳整流电路、滤波电容、启动电阻等核心元器件，腔体侧壁的卡槽结构可直接固定镇流器的PCB板，省去额外的固定螺丝结构，简化装配工序。
