雅马哈路350摩托换挡踏板连杆组件结构

　　这套踏板连杆组件是骑跨式摩托变速操纵系统的核心传力部件，直接衔接驾驶位脚踏操作端与发动机换挡拨叉轴，承担脚部踩踏力的传递、换向与行程匹配功能，是保障挡位切换顺畅度、操作反馈清晰度的关键结构件。从实际装车场景来看，该组件布置在摩托左侧车架下部、发动机左盖外侧的开放空间内，日常行驶中会持续接触路面溅水、泥沙与扬尘，同时要承受驾驶者频繁踩踏的交变载荷，还有发动机传递过来的持续振动，因此结构设计上兼顾了传力效率、轻量化与抗疲劳性能。

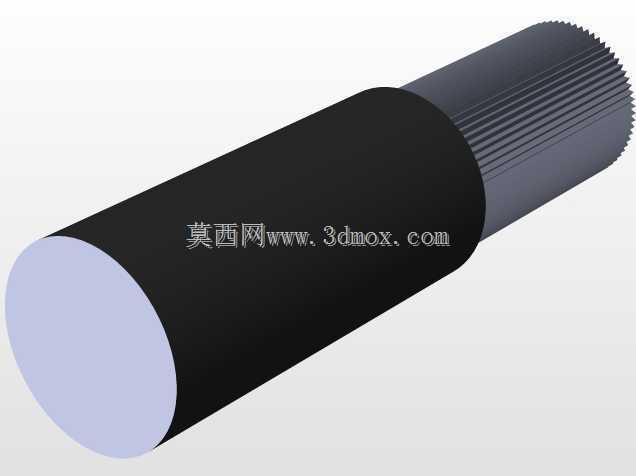

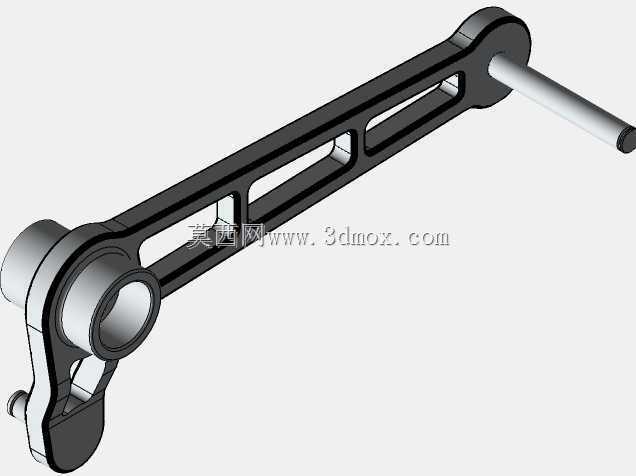

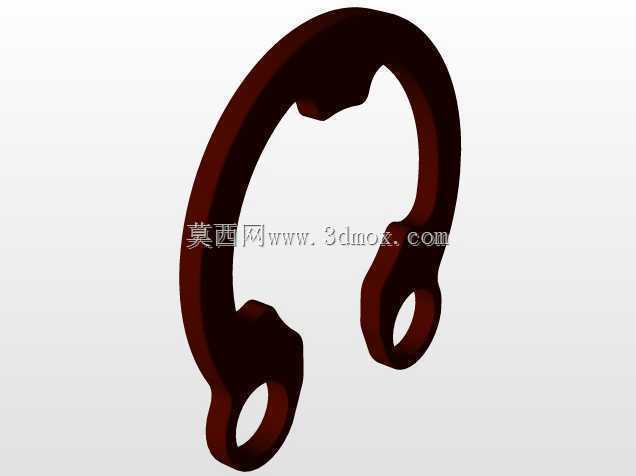

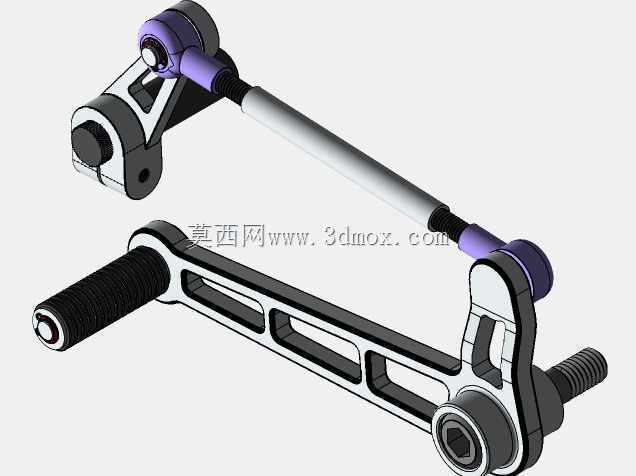

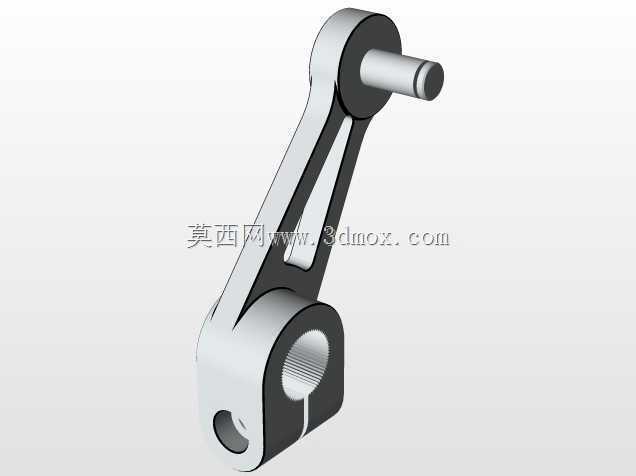

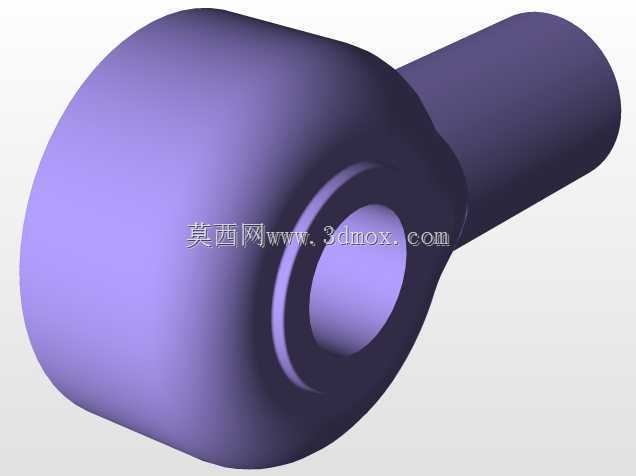

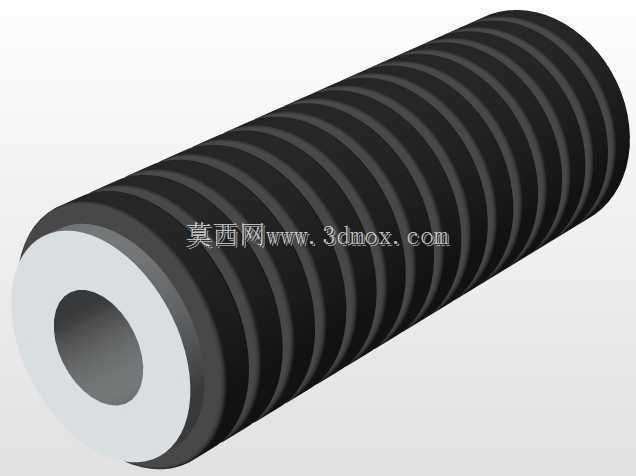

　　从功能特性上拆解，组件分为三个核心功能段：一端是带防滑齿纹的脚踏杠杆段，踩踏接触面做了镂空减重的长槽结构，在保证杠杆抗弯刚度的前提下，尽可能降低非簧载质量，端部的外螺纹结构用于安装橡胶脚踏套，增大脚部接触摩擦力，避免湿滑状态下操作打滑；中间是长度可调的拉杆段，两端采用球铰接头与两侧杠杆连接，杆身采用空心薄壁杆结构，配合两端的锁紧螺母，可以在装配时微调拉杆有效长度，匹配不同批次发动机换挡轴的安装位置公差，补偿长期使用后的磨损间隙，保证换挡行程的精准度，球铰结构则可以抵消车架与发动机之间的相对振动位移，避免刚性连接带来的卡滞、别劲问题，哪怕发动机在车架上存在小幅的振动位移，也不会影响踩踏力的顺畅传递；另一端是与发动机换挡轴配合的安装基座，基座上设计了定位销孔与螺栓紧固位，能够牢牢卡在换挡轴的扁位结构上，保证踩踏扭矩无间隙传递，基座上的加强筋结构沿着受力方向布置，在频繁的正反双向踩踏受力下，不会出现根部断裂的问题。

　　设计思路上完全围绕摩托操纵的人机工程与可靠性展开，杠杆的力臂长度经过反复匹配，脚部踩踏的行程控制在常规骑乘姿势下脚踝活动的舒适区间内，不需要大幅挪动脚部就能完成一挡到空挡、高挡位降挡的全部操作，踩踏力反馈线性，不会出现空行程过大或者挡位卡滞的生涩感。所有铰接位置都预留了润滑脂存储的微小间隙，长期使用后可以通过球铰的防尘套缝隙补充润滑，降低铰接位置的磨损速度，延长整套操纵机构的维护周期。

　　从安装边界来看，整套组件的安装完全依托现有发动机换挡轴与车架上的固定支点，不需要额外在车架上打孔改位，基座内孔与换挡轴的配合采用H7/k6的过渡配合，紧固螺栓拧紧后可以完全消除周向间隙，避免长期使用后出现换挡旷量；拉杆两端的球铰摆动角度范围覆盖了发动机全工况下的振动位移量，哪怕是急加速、硬落地的冲击工况下，球铰也不会出现脱开、卡死的问题；脚踏杠杆的外轮廓做了圆角过渡，不会在车辆倾倒时剐蹭地面造成结构变形，镂空槽的宽度设计也避免了行驶中泥沙卡入槽内造成的清洁难题，日常冲洗车辆时可以直接冲掉槽内积存的泥沙，不会因为异物卡滞影响踏板的回位动作。

　　在实际维修替换场景中，这套组件的互换性极强，所有连接尺寸都对应量产车型的原厂安装位，不需要二次加工就能直接装车，可调式拉杆的设计也能适配不同磨损程度的旧车换挡机构，补偿换挡轴、拨叉的磨损间隙，让老化的车辆重新恢复清晰的换挡手感。结构上没有采用复杂的异形曲面，所有加强筋、连接位的设计都兼顾了铸造、机加工的工艺可行性，量产时的成品率高，成本控制合理，同时完全满足骑乘场景下的强度、耐久要求。
