雅马哈车型配套M7规格刹车放气螺钉结构

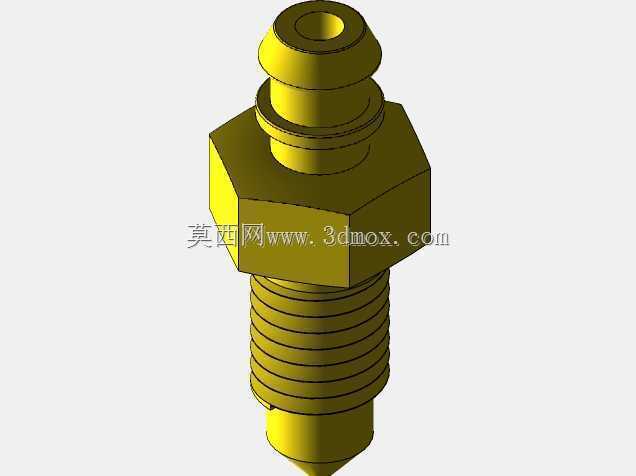

　　在机动车液压制动回路的运维与装配环节，放气螺钉是决定制动系统响应可靠性的微小但核心的零件，这款适配雅马哈RD 350 LC YPV车型的M7规格放气螺钉，正是针对小排量跨骑车型前、后制动卡钳的排气需求设计的专用连接件。日常车辆使用过程中，当制动液加注、管路拆装或者长期使用导致管路内渗入空气时，空气的可压缩性会直接导致制动手柄/踏板行程变长、制动力传递滞后，严重时甚至会出现制动疲软的安全隐患，此时就需要通过卡钳上的放气螺钉完成回路排气操作。从结构设计来看，这款螺钉采用外六角驱动头部，六角对边尺寸匹配常规维修扳手的通用规格，不管是生产线装配时的气动工具锁紧，还是售后维修场景下的手动扳手操作，都能提供足够的受力面，

　　避免拧紧或旋松过程中出现棱角滑牙的问题。六角头部下方设计有多层环形凸台结构，最上端的凸台为标准的软管接插结构，排气操作时可以直接套上透明排液软管，将混有气泡的制动液引导至废液容器内，避免制动液飞溅腐蚀车身漆面或者轮胎橡胶件；中间的凸台为密封限位面，装配时会贴合卡钳本体的密封锥面或者配合密封垫圈，在螺钉处于关闭状态时实现高压制动液的密封，不会出现渗液漏液的问题。下部的连接螺纹为M7公制细牙规格，螺纹长度经过精准匹配对应卡钳的螺纹孔深度，既保证足够的螺纹啮合强度，承受制动回路内的最高工作油压，又不会因为螺纹过长顶碰卡钳内部的油道结构，影响制动液的正常流通。螺钉最顶端的中心开有轴向通孔，通孔一直连通至螺纹段的侧部开孔，

　　当螺钉旋松特定圈数时，制动回路内带压的混气制动液就会顺着侧孔、轴向通孔从顶端排出，而当螺钉拧紧至规定扭矩时，锥面密封结构就会完全切断油液通路，保证制动回路的密闭性。从安装边界来看，这款螺钉整体轴向尺寸紧凑，六角头部的外接圆直径小于卡钳安装位周边的避让空间，安装后不会和周边的刹车盘、挡泥板或者轮毂辐条产生运动干涉；顶端的接插凸台高度预留了足够的软管安装空间，即使在卡钳安装空间局促的后轮位置，也能顺利套上排气软管完成操作，不需要额外拆卸周边附件。不同于通用规格的放气螺钉，这款零件的尺寸完全匹配对应车型卡钳的铸造油道位置，密封锥面的角度和卡钳本体的密封座角度完全吻合，不需要额外加装密封铜垫就能实现可靠密封，减少了装配时的零件数量，

　　也降低了后期因为垫圈老化出现渗油的概率。在实际建模过程中，需要重点关注螺纹的牙型公差、密封锥面的粗糙度要求、各段同轴度的控制，尤其是轴向通孔和侧孔的相贯位置，不能有加工毛刺残留，否则排气时容易被杂质堵塞，导致排气操作无法正常完成；六角头部的棱角需要做微小的倒角处理，避免装配时划伤操作人员，也能提升零件的外观质感。对于制动系统这类涉及行车安全的零部件，每一处结构尺寸的设计都直接关联到使用可靠性，这款放气螺钉虽然体积小巧，但从驱动形式、密封结构、流道设计到安装避让的每一处细节，都经过了实际装车场景的验证，能够满足车型全生命周期内的制动排气与密封需求。
