可变深度A-R螺纹插入紧固件结构设计

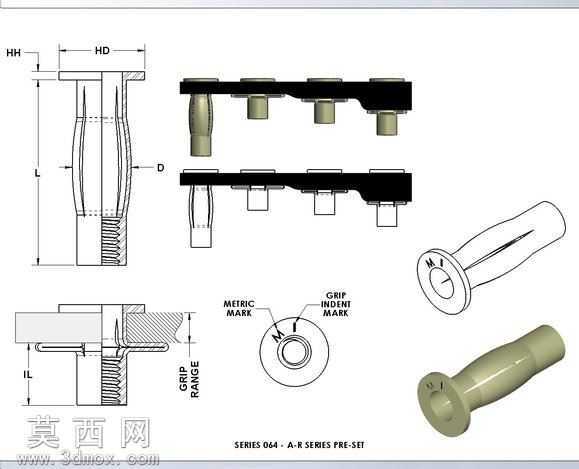

本模型为可变深度A-R系列螺纹插入件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循螺纹嵌件的行业通用尺寸规范，对头部法兰、膨胀卡爪、内螺纹段各部位尺寸进行精准约束，保证模型各部分比例与实际量产产品完全一致。建模阶段先绘制插入件的轴向截面草图，通过旋转凸台命令生成主体基础轮廓，再对内螺纹段采用螺旋线扫描切除的方式生成标准公制内螺纹，还原真实螺纹的牙型角与螺距参数；针对膨胀卡爪部分，通过拉伸切除生成均匀分布的纵向开槽，再对卡爪外壁做渐变弧面处理，模拟插入安装后卡爪向外膨胀抵紧基材内壁的结构形态，同时在头部法兰位置刻画公制标识标记与握持 indent 结构，还原产品表面的标识细节。材质配置上，主体采用常用的镀锌合金钢材质参数，调整金属材质的粗糙度、反射率与环境贴图参数，渲染后呈现出哑光金属的真实质感，同时搭配半透明剖面材质展示安装状态下的内部配合结构。结构设计上，该螺纹插入件适配不同深度的安装基材，通过调整插入段的有效长度，可在薄板、厚板等不同厚度的基材上完成螺纹嵌装，安装时将插入件压入预制基材孔内，卡爪受挤压向外膨胀卡紧基材内壁，头部法兰贴合基材表面形成限位，内螺纹段可用于配套螺栓实现零部件的可拆卸连接，相比普通压铆螺母，该结构可适配更大范围的基材厚度，安装后抗拔脱能力更强，适用于钣金、塑料件等无法直接加工螺纹的基材场景。设计过程中同步完成了多安装状态的装配示意建模，包含单插入件独立展示、多规格插入件并排安装、插入件与基材及螺栓的装配剖面等不同展示状态，清晰呈现该螺纹插入件的安装方式与工作原理，模型各特征参数可编辑，可根据实际使用需求调整螺纹规格、插入长度、卡爪数量等参数，直接用于不同场景的紧固件选型与装配验证。
