螺旋节能荧光吸顶灯结构设计

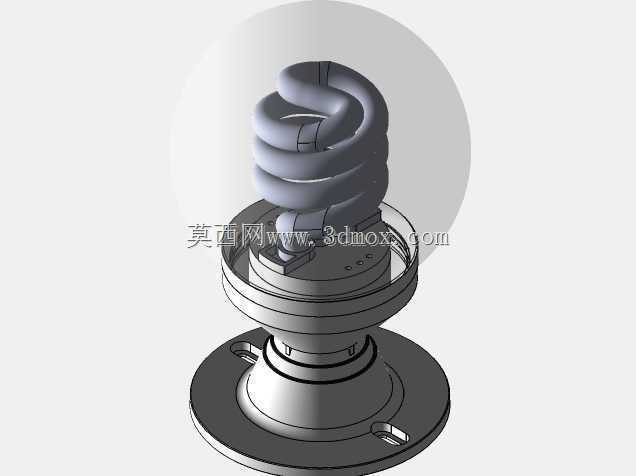

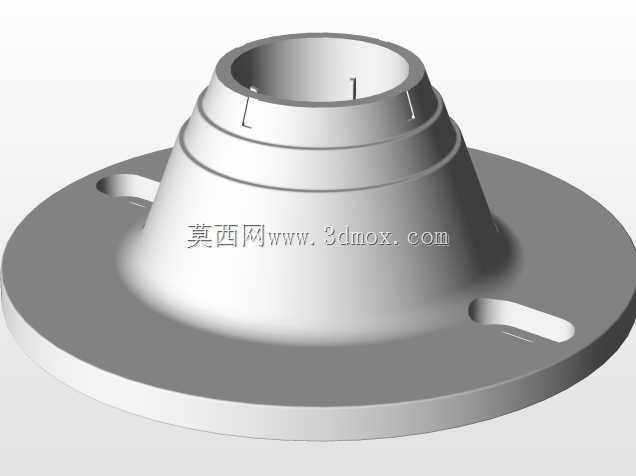

　　日常商用与民用空间的顶部照明场景里，这类螺旋结构的荧光吸顶灯具，至今仍在不少对照度均匀度、显色性有稳定要求的场景中保有应用量，比如酒店走廊、小型餐饮门店的公共区域、老旧办公空间的改造替换场景，相比早期直管荧光灯，螺旋盘绕的灯管结构能在更小的垂直占用空间里，排布更长的荧光发光管段，在不扩大灯具外轮廓的前提下提升总光通量输出。从结构拆分来看，整套灯具分为三个核心功能段：最下方的法兰式安装底座、中间的镇流器与接线容纳腔、上部的螺旋荧光发光管与透光防护结构。安装底座采用带两个对称安装腰孔的圆盘结构，腰孔的跨距适配国内常规86型接线盒的安装孔位，安装时无需额外在顶面打孔扩孔，直接通过自攻螺丝即可将底座固定在混凝土顶面或吊顶面板上，

　　底座边缘做了15度的倒角过渡，避免安装时边缘锐边划伤施工人员手部，底座与中间腔体的连接采用旋扣式结构，对准卡位后旋转30度即可完成锁紧，相比螺丝固定的结构，后期维护更换灯管时无需借助工具，徒手即可拆卸外罩与腔体部分。中间的容纳腔采用阶梯式圆柱结构，下部直径与安装底座匹配，上部直径收窄后承托螺旋灯管的固定基座，腔体内部预留了足够的走线空间，可容纳电子镇流器、接线端子等电气元件，腔体壁上预留了两个对称的走线缺口，方便顶面预埋的电源线穿入腔体完成接线，腔体与上部灯管基座的连接采用卡扣式固定，基座上预留了灯管引脚的插接位，螺旋灯管的四个电极引脚可直接插入基座对应的导电夹片内，无需焊接，替换灯管时直接拔插即可完成操作。

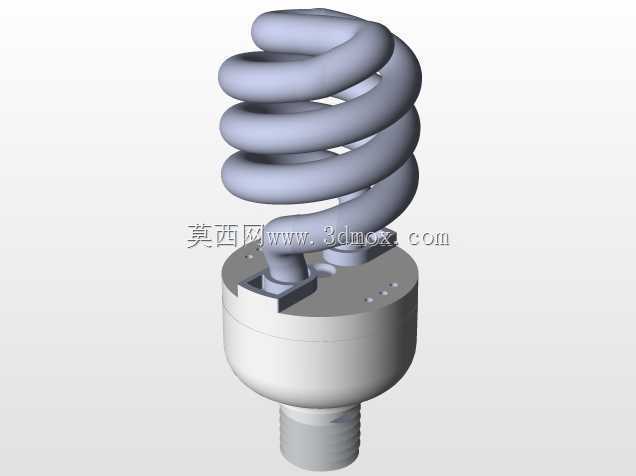

　　上部的螺旋灯管采用双螺旋盘绕结构，盘绕的圈数经过光分布模拟，灯管每一圈的间距保持在8mm左右，既避免灯管间距过小导致局部温度过高影响荧光粉寿命，也不会因间距过大导致发光面出现明显暗区，灯管整体的外轮廓直径控制在90mm以内，垂直高度控制在75mm，整套灯具安装完成后突出顶面的总高度不超过120mm，不会在层高较低的空间里产生压抑感。设计过程中重点考量了散热与安全防护的平衡，螺旋灯管工作时表面温度会维持在40-50摄氏度区间，因此上部的透光罩没有采用完全密封的结构，而是在透光罩与基座的连接位置预留了1mm的环形通风间隙，利用冷热空气的自然对流带走灯管表面的多余热量，避免热量在罩内积聚加速镇流器元件老化，同时这个间隙的尺寸控制在安全范围内，不会让蚊虫轻易进入灯罩内部影响照明效果。在安装边界的适配性上，底座的安装腰孔允许的孔位偏差范围达到±5mm，对于老旧建筑顶面原有接线盒孔位存在偏差的情况，无需重新打孔调整即可完成安装，整套灯具的总重量控制在320g左右，即使是在厚度5mm的石膏吊顶上安装，也无需额外增加加固背板，直接通过常规的塑料膨胀管即可承载固定。从实际使用的功能特性来看，这类螺旋荧光灯的发光角度接近300度，相比LED球泡灯的定向发光特性，它的光线经过顶面与墙面的漫反射后，整个空间的照度均匀度更好，不会在桌面或地面出现明显的光斑明暗差，对于需要长时间停留的公共区域，这种漫射光的视觉舒适度更高，

　　同时荧光灯管的显色指数能达到80以上，对于餐饮场景里的菜品色彩还原、酒店走廊里的人员面部色彩还原都能满足基本要求，不会出现色彩偏色严重的问题。结构设计时还考虑了不同使用场景的替换兼容性，灯座的电极接口采用通用的E27规格适配结构，除了配套的螺旋荧光灯管，后期如果需要替换成同规格的螺旋LED光源，也可以直接拧入安装，无需更换整套灯具底座，降低了后期的改造成本。在细节处理上，所有塑料结构件的合模线都做了打磨处理，外表面采用哑光磨砂质感，避免灯具表面反光产生眩光，安装底座的背面贴有环形的泡棉密封条，当底座固定在不平整的顶面时，泡棉可以填充底座与顶面之间的缝隙，避免蚊虫从缝隙处进入灯具内部，同时也能减少灯具工作时轻微振动产生的异响。
