活塞曲柄联动组装机构三维设计

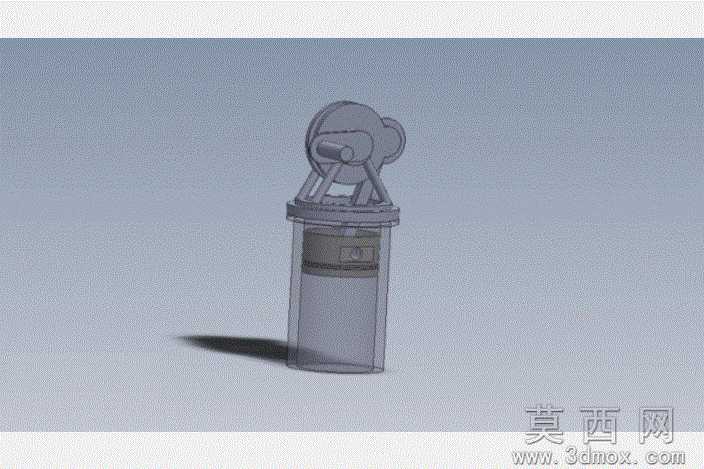

本作品为活塞曲柄联动组装结构的三维设计成果，建模阶段采用自底向上的装配设计思路，首先完成活塞主体、缸套、曲柄销、连杆、偏心轮等单个零件的参数化建模，对每个零件的关键尺寸进行约束定义，保证活塞外径与缸体内径的配合公差符合常规动力组件的设计规范，曲柄与连杆的铰接位置预留合理的转动间隙，避免运动过程中出现干涉卡滞。建模过程中对零件的细节特征进行了还原，包括活塞表面的环槽结构、缸套的薄壁特征、曲柄的偏心配重结构、铰接部位的轴肩定位特征，所有特征均采用全参数化驱动，后续可根据实际工况需求快速调整尺寸参数。材质与渲染阶段，针对不同零件的实际材质属性赋予对应的材质参数：缸套采用半透明磨砂工程塑料材质，调整折射度与粗糙度参数，既可以直观展示内部活塞的运动状态，又还原了透明壳体的质感；活塞与连杆采用哑光金属材质，添加细微的表面纹理模拟机加工后的金属表面质感；曲柄偏心轮部分采用亮面金属材质，与连杆活塞形成材质层次区分；场景搭建采用简洁的浅灰色背景，添加柔和的环境光与定向投影，突出机构的整体轮廓与结构层次，渲染输出的效果图清晰展现各零件的装配位置与连接关系。结构设计上，完整还原了曲柄滑块机构的运动逻辑，活塞可在缸套内做往复直线运动，通过连杆带动曲柄做圆周回转运动，装配过程中对所有运动副添加了正确的配合约束，包括活塞与缸套的同轴滑动配合、连杆与活塞销的转动配合、连杆与曲柄销的转动配合、曲柄与基座的转动配合，可直接用于运动仿真验证机构的运动行程与传动特性。整体设计兼顾了结构展示的直观性与参数的可编辑性，既可以作为机械原理教学的演示模型，也可以作为小型动力组件设计的参考基础，通过半透明缸体的设计，无需拆解装配即可清晰观察内部活塞与连杆的运动状态，大幅提升了结构展示的效率。
