家用休闲保龄球套装三维结构设计

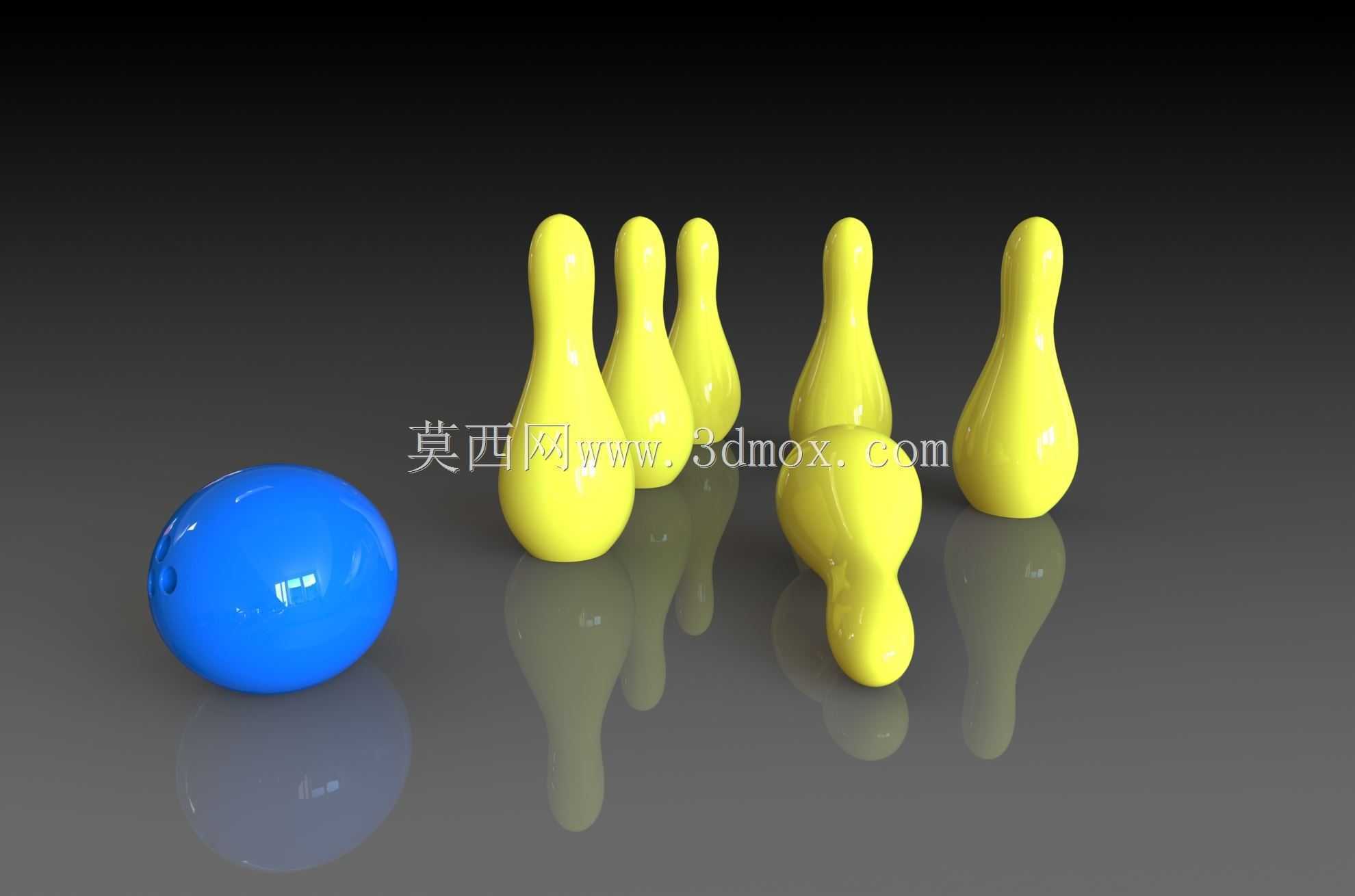

　　这套保龄球套装的三维结构设计，核心面向家庭室内休闲、小型亲子娱乐场景，同时也适配青少年益智拼装、桌面互动游乐的使用需求，区别于专业场馆的重型标准保龄球设备，整体设计偏向轻量化、易操作、低门槛的民用休闲定位。从实际使用场景出发，设计阶段首先考虑了室内使用的安全边界，保龄球采用空心薄壁结构设计，外表面做圆弧过渡处理，所有棱边均倒R3以上圆角，避免使用过程中磕碰造成损伤，整体重量控制在1.2kg以内，既保证滚动过程中有足够的惯性完成击球动作，又不会因为重量过大砸坏家居地面或者造成磕碰伤害。球瓶的设计参考了标准保龄球瓶的比例做等比例缩小，整体高度控制在220mm，最大瓶身直径72mm，底部直径45mm，瓶身重心设置在总高度1/3偏下位置，

　　保证被球撞击后能够自然倾倒，同时不会因为轻微触碰就歪倒，兼顾了游玩的趣味性和稳定性。整套模型的结构拆分上，保龄球采用上下半球拼接结构，拼接位置设置止口定位，可通过超声波焊接或者卡扣连接完成装配，内部可根据实际使用需求填充不同重量的配重物，适配不同年龄段用户的使用力度需求，比如面向低龄儿童使用时可填充轻质EVA材料降低整体重量，面向成人休闲使用时可填充金属配重块提升击球手感。球瓶采用一体注塑成型的结构设计，瓶身内部做均匀的壁厚控制，整体壁厚保持2.5mm，既保证成型过程中不会出现缩痕、缺胶等注塑缺陷，又能让瓶身有足够的抗冲击强度，被球反复撞击后不会出现开裂变形的问题，瓶底做平整的平面设计，放置在平整地面时能够保持垂直稳定状态，

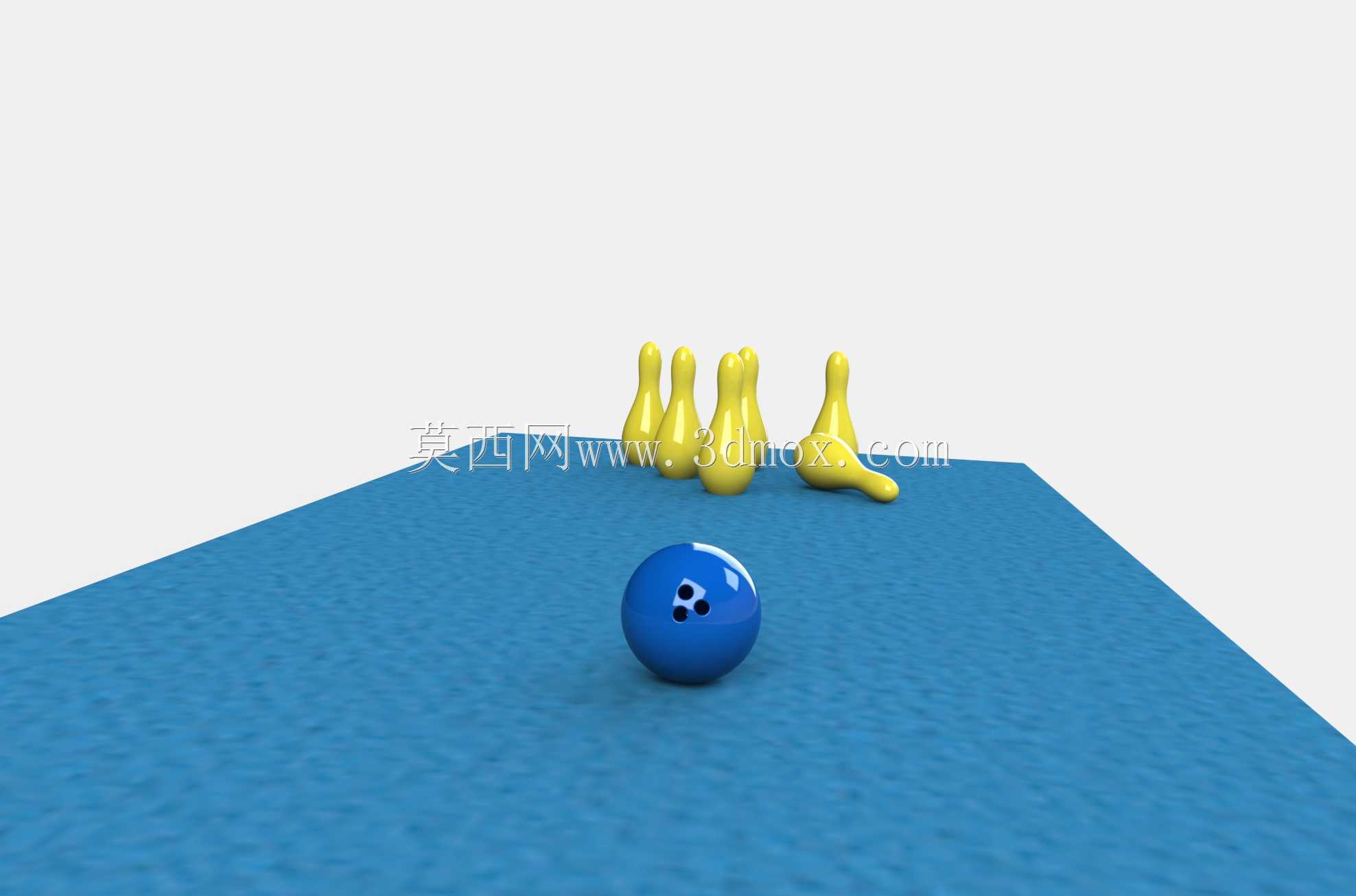

　　不需要额外的定位底座。设计过程中还考虑了套装的收纳便利性，所有球瓶的尺寸统一，可整齐堆叠收纳，保龄球的直径设置为120mm，可和球瓶一同放入配套的收纳盒中，整体收纳后的尺寸控制在350mm250mm150mm以内，普通家庭的储物柜、抽屉都可以轻松放置，不会占用过多的家居储物空间。从结构验证的角度，建模阶段对球的滚动轨迹做了模拟，球面的圆度公差控制在0.1mm以内，保证滚动过程中不会出现跑偏、跳动的问题，球表面设置三个标准指孔，指孔的位置按照人体工程学排布，孔径设置为20mm，孔边做圆弧倒角，手指伸入握持时不会有硌手的感觉，握持发力的角度符合普通人的手部施力习惯，不需要专业的保龄球握持技巧就可以轻松投球。

　　球瓶的外形曲面做了连续顺滑处理，曲面之间的G2连续保证了外观的流畅性，同时也让撞击时的受力传导更加均匀，当保龄球撞击到瓶身不同位置时，瓶身的倾倒方向符合真实保龄球的运动逻辑，不会出现生硬的弹跳或者异常翻转，提升游玩过程中的真实感。针对不同的使用场景，这套结构还可以做适配性调整，比如用于桌面游戏时，可以进一步缩小整体尺寸，将球的直径缩小到50mm，球瓶高度缩小到90mm，放置在桌面即可游玩；用于户外亲子活动时，可以将材质更换为软质TPR，进一步提升抗摔性能，即使掉落在水泥地面也不会出现破损。整套设计没有复杂的传动结构或者精密配合部件，所有零件的结构都符合常规注塑加工的工艺要求，不需要特殊的模具结构就可以完成批量生产，零件之间的配合公差按照GB/T 1800.2的IT7级精度设置，装配难度低，普通用户不需要专业工具就可以完成组装，也适合作为青少年机械结构认知、手工拼装的教学器材，让使用者在拼装过程中了解重心控制、曲面成型、结构配重的基础机械原理。在安装边界的考量上，整套设备不需要额外的固定安装，只需要一块长度3米以上、宽度1米以上的平整地面就可以搭建游玩场地，地面可以是瓷砖、木地板、地垫等常见的家居地面材质，球的外表面可以根据使用场景搭配不同粗糙度的表层，在光滑地面使用时做微磨砂处理提升滚动摩擦力，在地垫等粗糙地面使用时做光面处理减少滚动阻力，保证在不同地面条件下都能有合适的滚动距离。
