带防护结构的便携储能设备电池仓结构

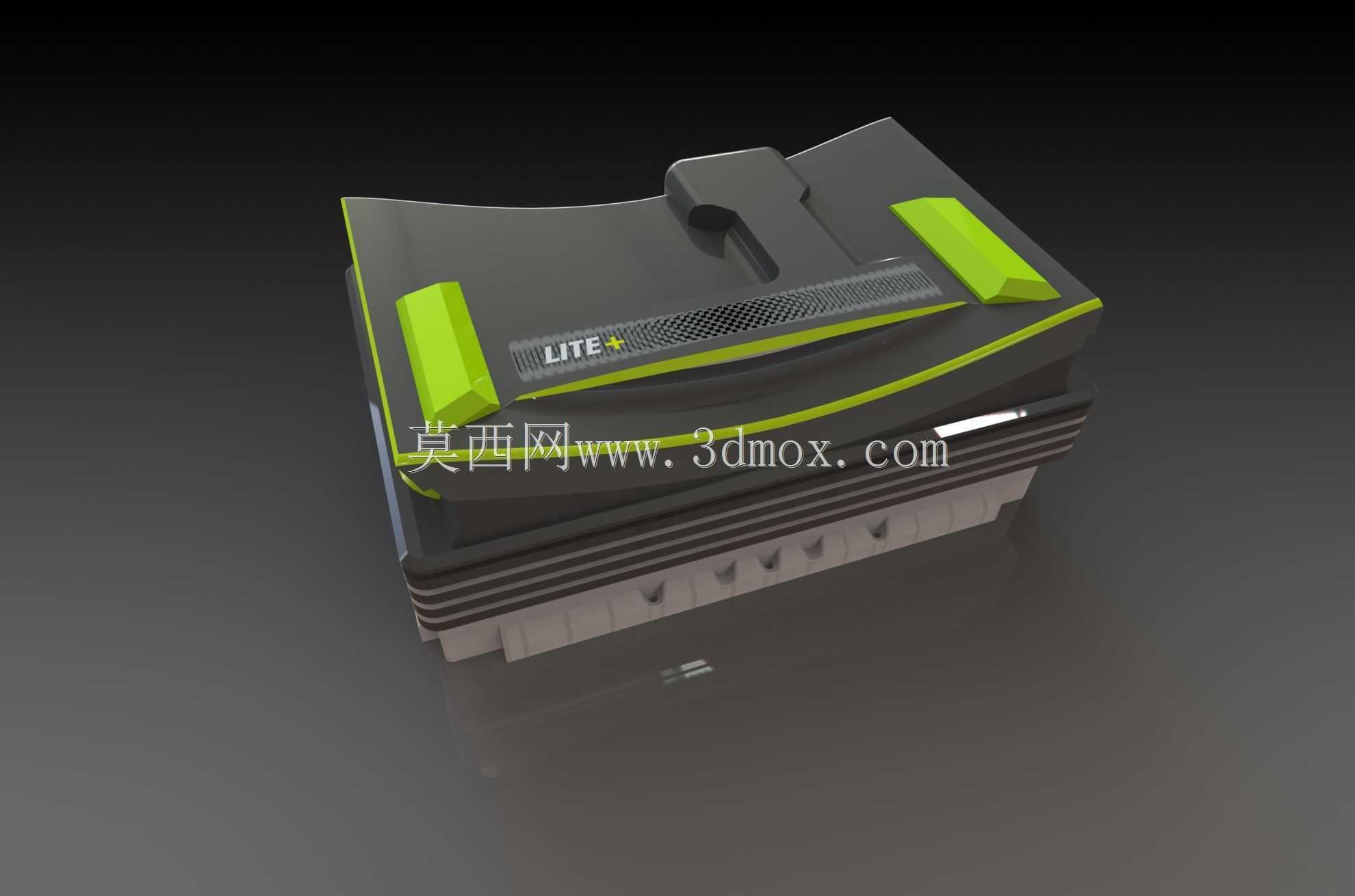

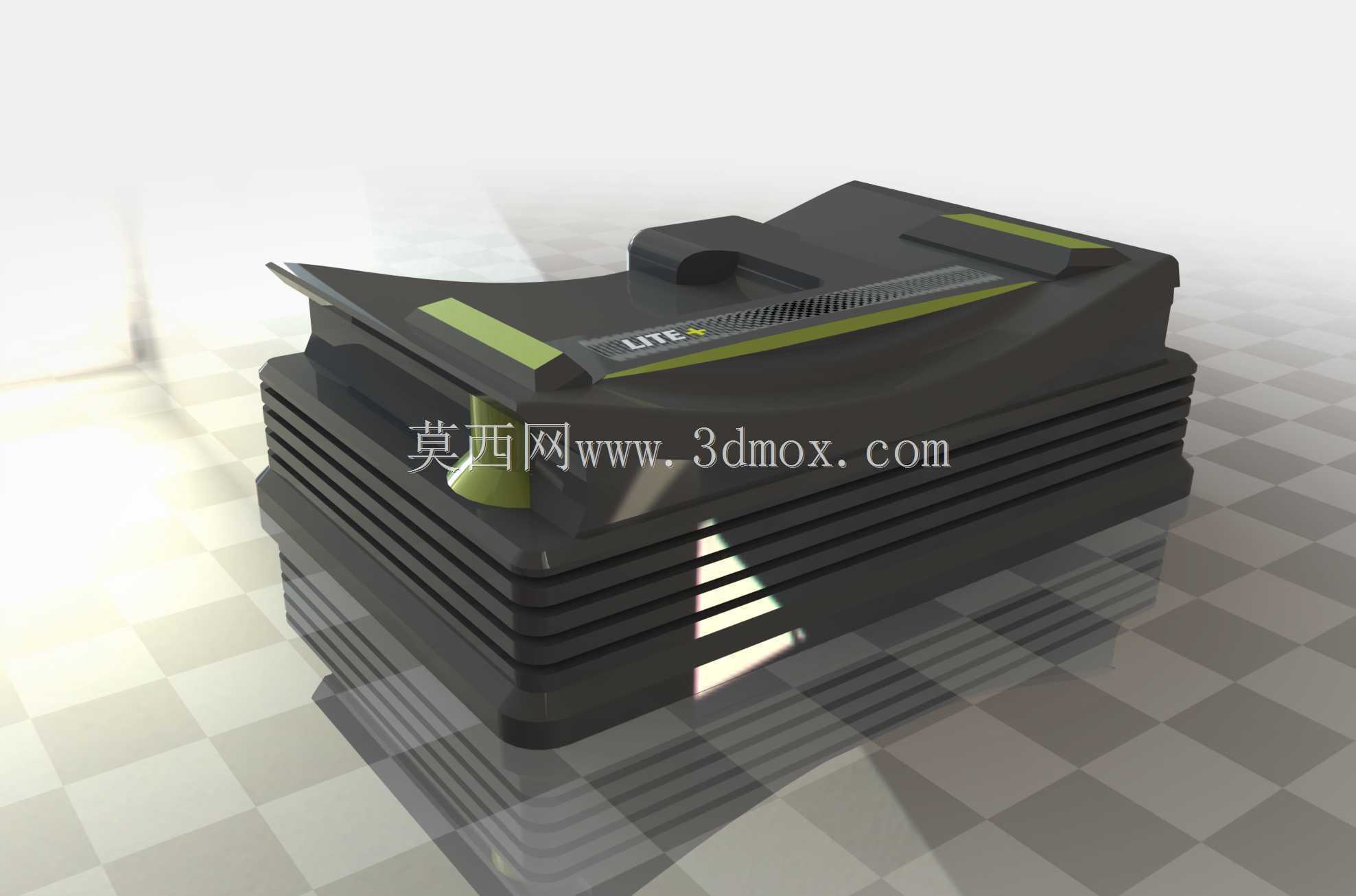

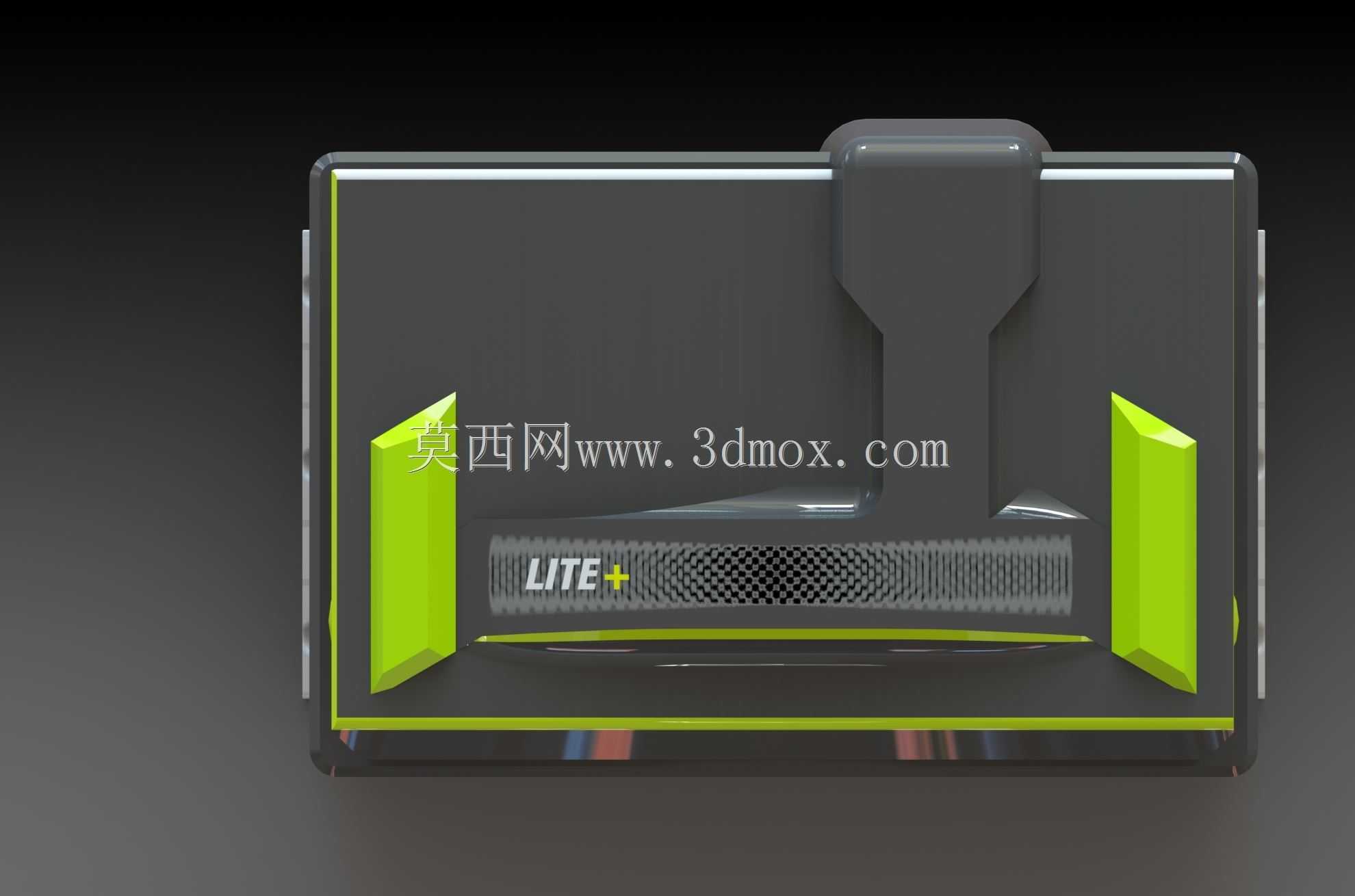

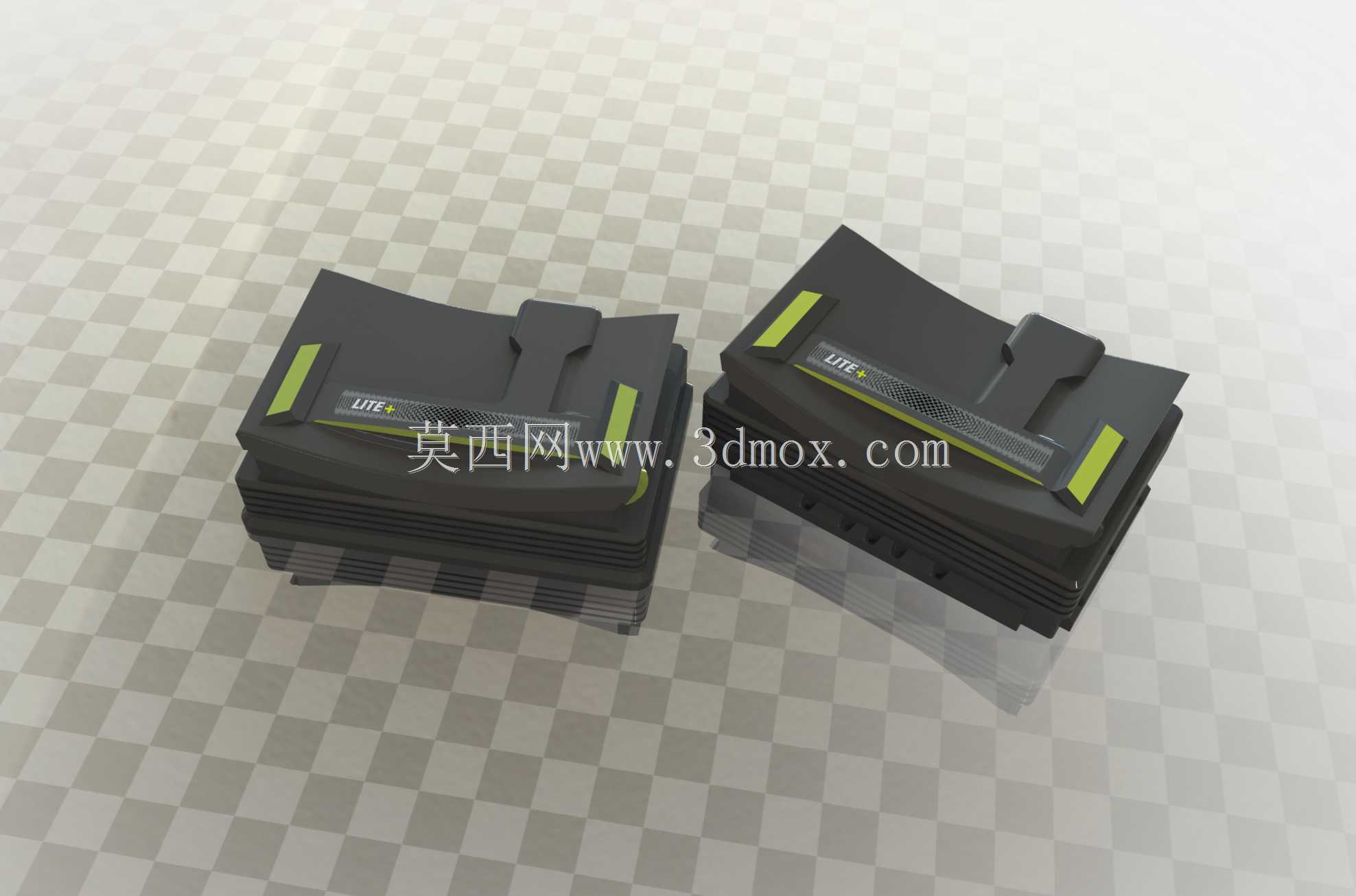

　　在户外作业、应急供电、便携电子设备配套的储能类产品开发中，电池仓作为承载电芯、实现供电输出的核心结构部件，其设计合理性直接决定整机的防护性能、装配效率与使用可靠性。这款电池仓结构在设计初期就充分考虑了户外复杂工况的使用需求，没有采用常规储能产品方正生硬的壳体造型，而是在壳体上沿做了带弧度的抬升处理，两侧设置凸起的防撞筋条，既可以在设备意外跌落时优先承接冲击力，避免壳体主体直接磕碰变形，也能在多台设备堆叠存放时形成定位限位，防止堆叠滑移。从结构布局来看，电池仓的上盖集成了提手结构，提手做了内凹式的隐藏设计，没有突出壳体上表面，既满足单人搬运提取的受力需求，也不会因为外凸结构增加包装运输的空间占用，同时提手位置做了网格状的防滑纹理，

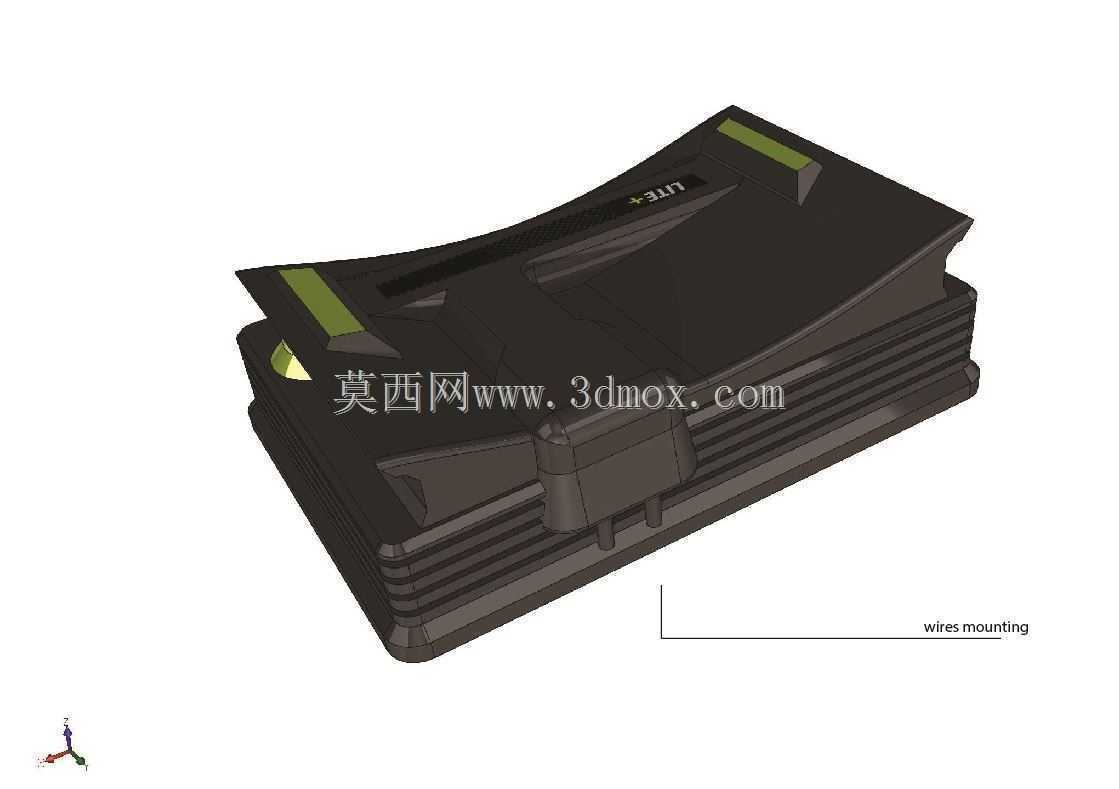

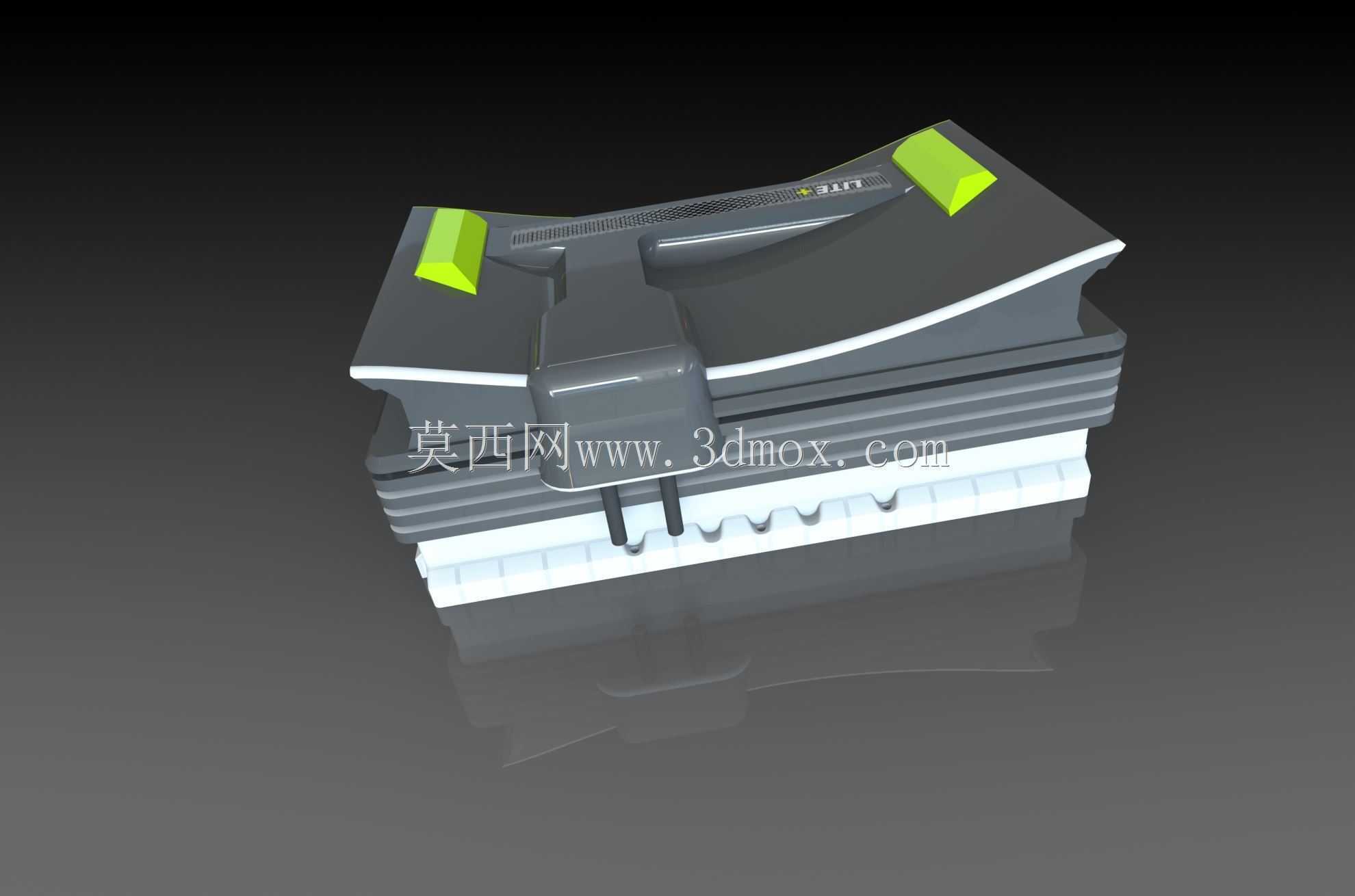

　　提升握持时的摩擦力，即便佩戴劳保手套操作也不会出现滑脱问题。壳体侧面的接插端口区域做了下沉式设计，端口排布在壳体下部的台阶面上，上方的壳体延伸出挡边结构，可以在户外雨天使用时阻挡雨水直接淋到接插端口，降低短路风险，端口之间预留了足够的插拔操作空间，适配常规规格的供电插头，不会出现插头干涉导致无法完全插合的问题。在内部安装边界的设计上，电池仓的内腔预留了电芯组的安装定位槽，槽体尺寸匹配常规方形磷酸铁锂电芯的组合尺寸，电芯与壳体内壁之间预留了2mm的缓冲间隙，可填充泡棉材料吸收振动冲击，避免电芯在移动过程中出现窜动磨损。壳体的上下盖采用卡扣加螺丝的双重固定方式，卡扣沿壳体侧边均匀排布，实现装配时的快速定位，螺丝孔设置在防撞筋条的内侧，

　　不会外露影响外观，同时保证连接强度，满足频繁移动使用的结构强度要求。考虑到户外使用的散热需求，电池仓上盖的提手下方设置了长条状的通风栅格，栅格采用斜向开孔设计，既可以保证内部电芯工作时的热量自然散出，也能避免外界的灰尘、水滴直接落入仓体内部，栅格的开孔尺寸控制在3mm以内，防止较大的杂物进入仓内损坏电芯。在安装适配性上，这款电池仓的底部设置了四个定位凸台，凸台尺寸匹配对应储能主机的安装卡槽，安装时只需将电池仓沿卡槽推入即可实现定位，接插端口会自动与主机的供电接口对插，无需额外调整对位，大幅提升现场更换电池的操作效率。壳体的边角全部做了R5以上的圆角处理，没有尖锐的棱角，既可以提升搬运操作时的安全性，避免划伤操作人员，

　　也能在壳体注塑生产时改善塑料熔体的流动状态，减少注塑缺陷的产生。从实际应用场景出发，这款电池仓结构不仅适配便携储能主机使用，也可以经过小幅尺寸调整后，应用在户外检测设备、移动照明装置、小型电动工具的供电模块设计中，其防撞、防泼溅的结构特性，能够很好适配野外作业、应急抢修、露营供电等多种复杂使用场景。在结构强度校核层面，壳体壁厚设置为2.5mm，采用阻燃ABS材质生产时，可承受1米高度自由跌落至水泥地面的冲击，不会出现壳体开裂、电芯外露的问题，侧边的防撞筋条厚度为4mm，跌落时可通过自身的轻微变形吸收大部分冲击能量，保护内部电芯结构不受损。接插端口区域的壳体壁厚做了局部加厚处理，厚度达到3mm，避免插头反复插拔导致端口位置的壳体开裂，延长结构使用寿命。
