联力O11机箱D5泵分体水冷管路分配板

　　这套结构面向联力O11及XL规格机箱的分体式水冷改造场景，核心是一块集成D5水泵安装位、全水路流道的一体式水路分配板，主要服务于高性能台式主机的散热系统搭建，常见于超频工作站、多显卡渲染主机、高负载游戏主机以及对内部理线和水路一致性要求较高的定制装机项目。

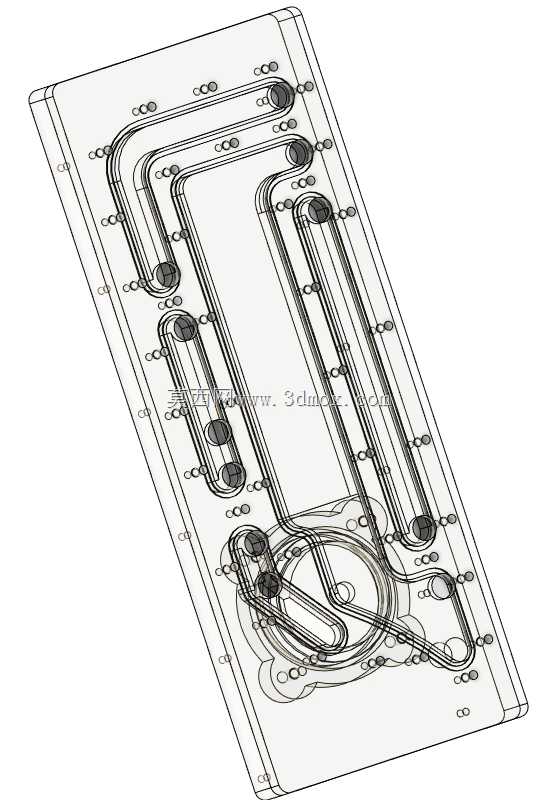

　　从实际装机用途看，分配板承担了传统水冷系统中分散布置的水泵固定座、硬管弯折段、转接接头和部分汇流通道功能。板件采用透明亚克力或类似透明工程材料加工，内部直接铣出连续流道，冷却液从D5泵输出后进入板内主通道，再沿多条并行支路分配到CPU冷头、显卡冷头以及顶部、侧面或底部冷排，最后回流至泵腔。这样可以减少机箱外露硬管数量，降低多段管路对接带来的渗漏点，也使水路走向更加规整。

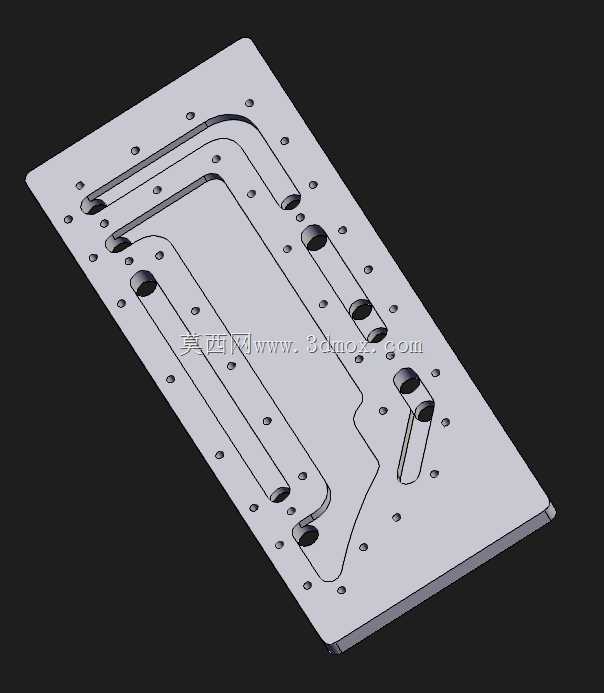

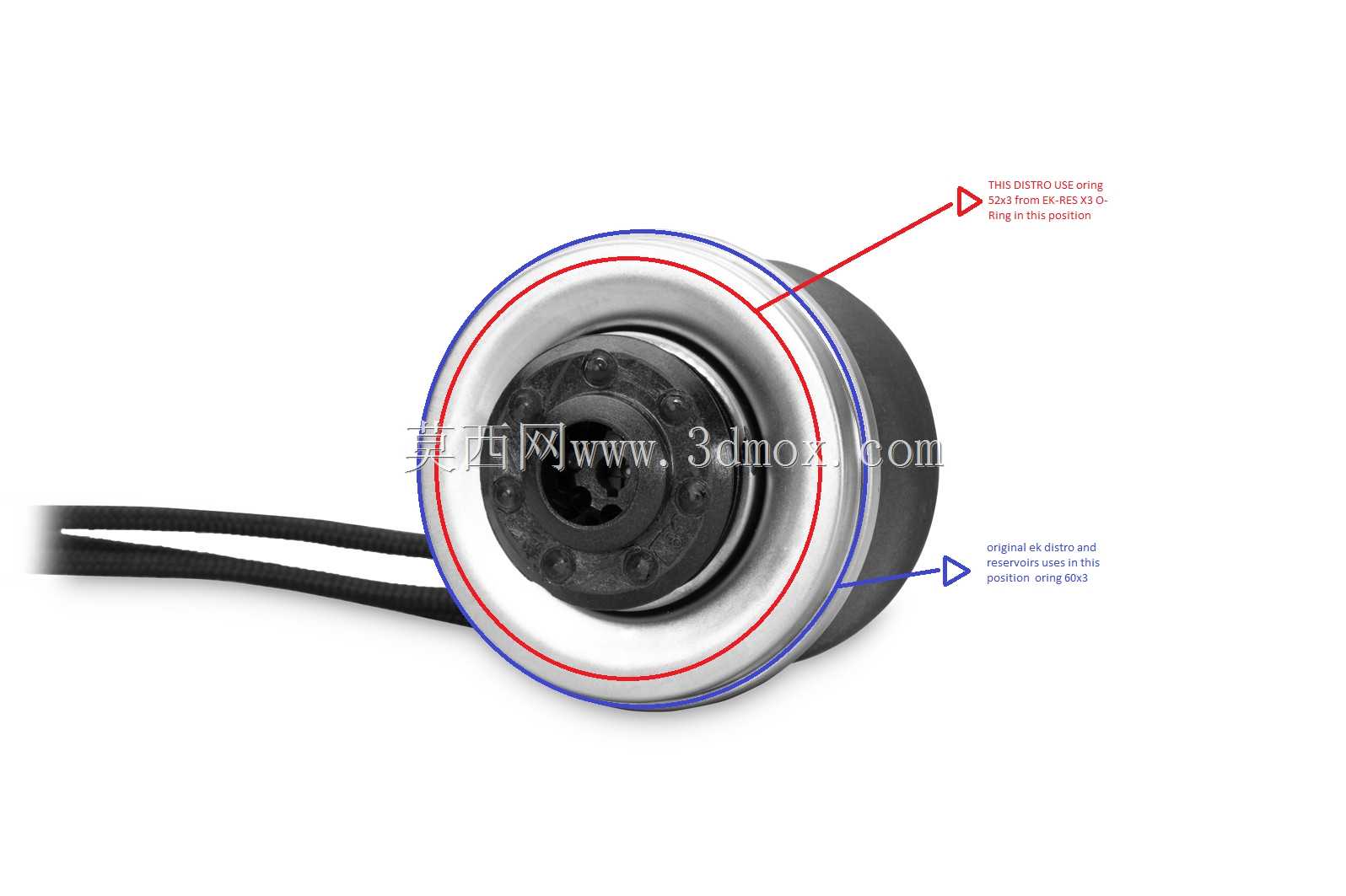

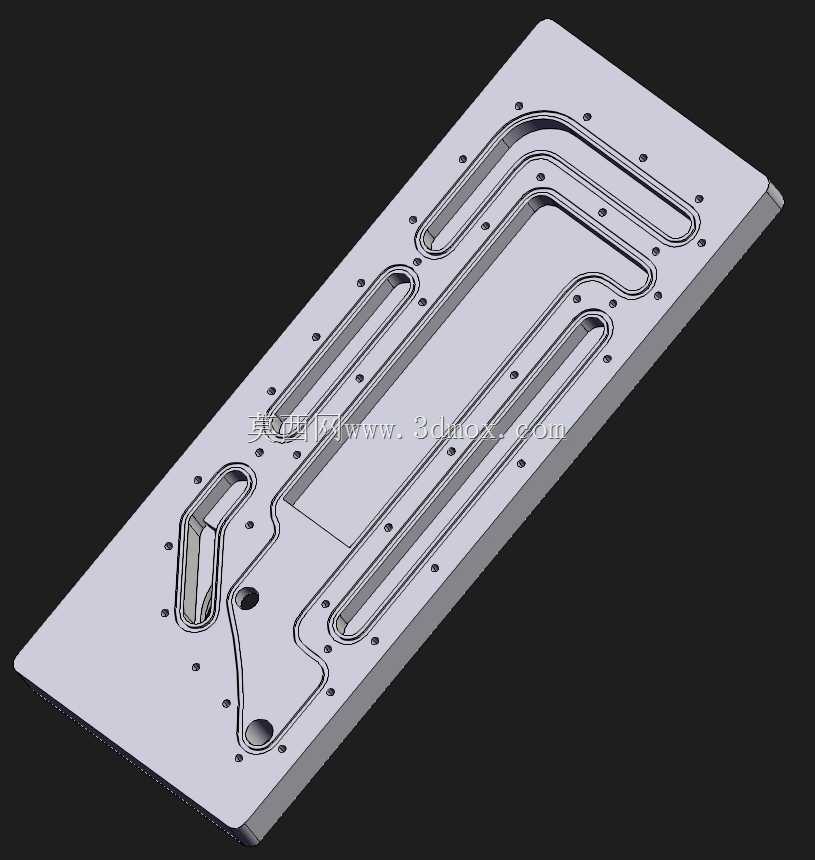

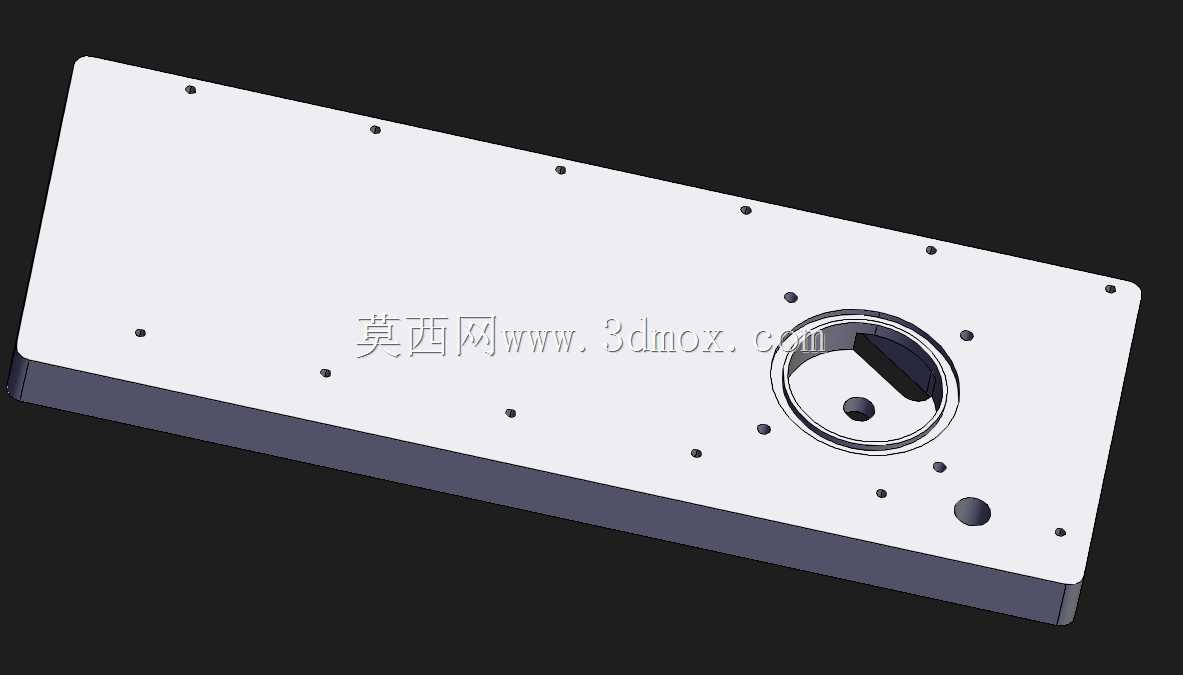

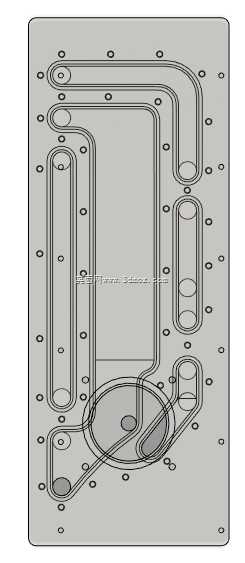

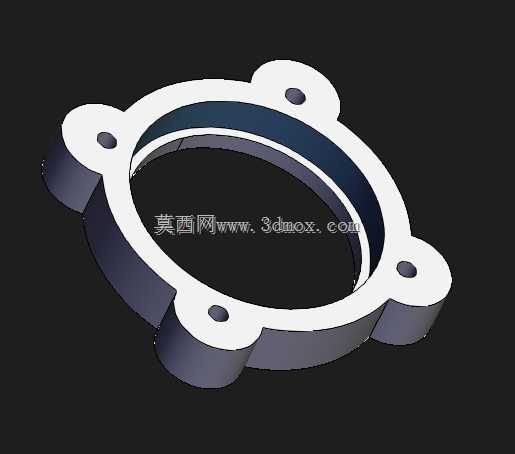

　　设计思路上，模型重点处理了泵体安装、流道转向、支路间距和板件固定四类问题。D5泵安装区域位于板件下部，圆形轮廓与泵体、泵盖或固定环相匹配，周围布置密封孔位和紧固件位置，保证泵体轴向压紧可靠。流道从泵区向外扩展后，通过多道大半径弯曲通道向上延伸，转角处没有采用尖锐直角，而是以平滑圆弧过渡，这有利于降低局部阻力和气泡滞留。多条长条形流道平行布置，对应机箱内部冷排和冷头的连接方向，端部设置接头安装孔，孔位周围保留足够壁厚以承受锁接头时的应力。

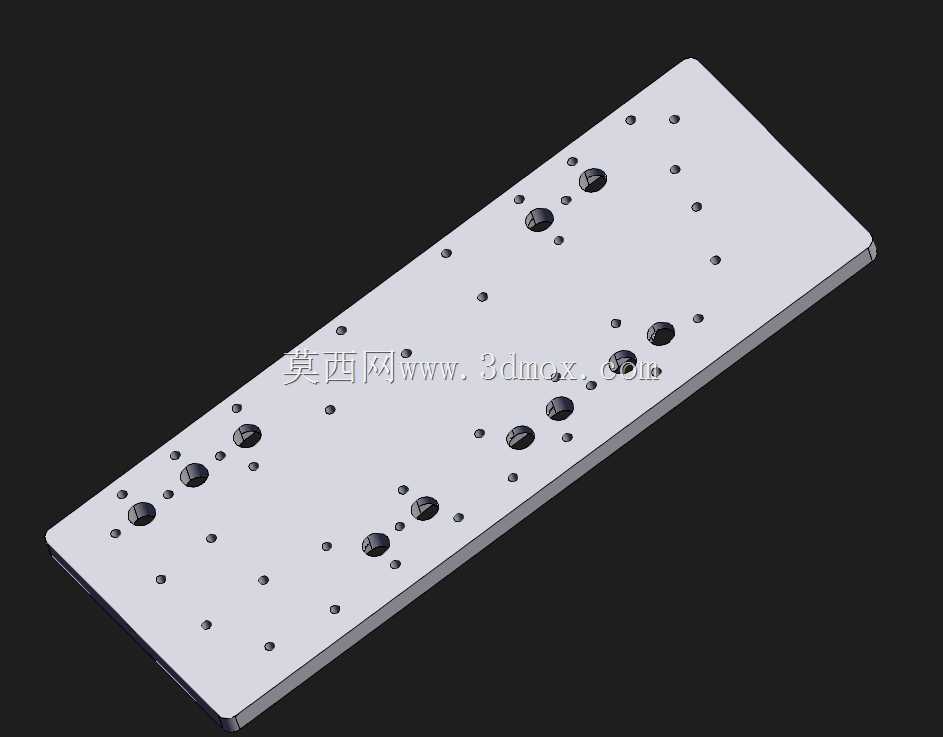

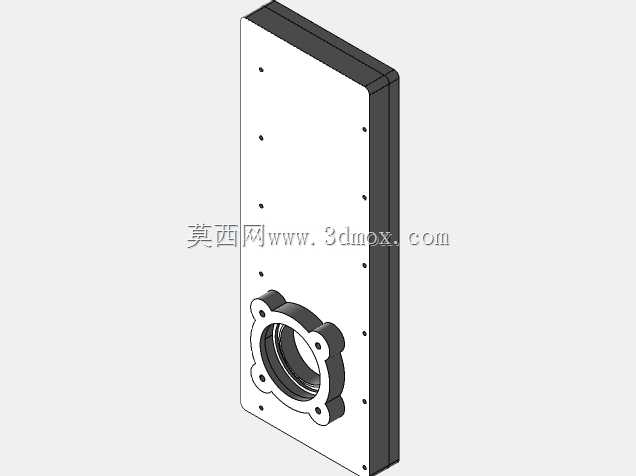

　　板件外形按照O11机箱侧腔或背部安装空间进行边界约束，整体呈狭长矩形，边缘倒角处理，避免透明板材在装配时产生应力集中。安装孔沿板边和关键功能区分布，孔位与机箱螺柱、水泵固定点及冷排支架位置相协调。对于结构设计人员而言，建模时需要特别关注透明板厚度、流道深度与剩余壁厚之间的关系：流道过深会降低板面刚度，过浅则限制流量；孔位过近流道可能造成密封面变形，孔位过远又会增加外部管路长度。

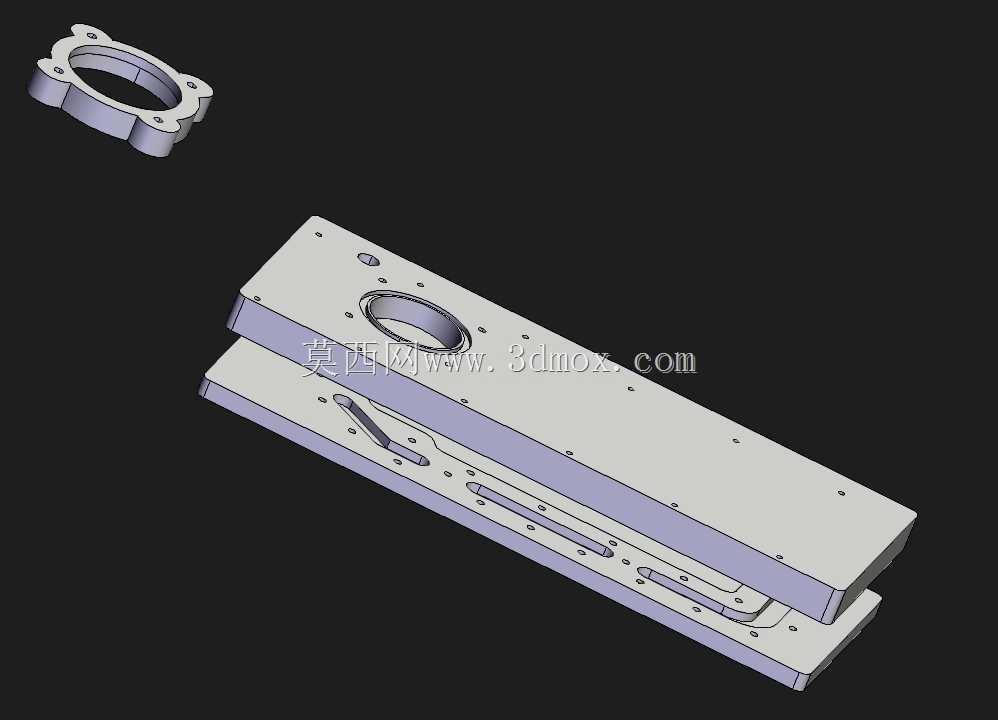

　　在功能特性方面，该分配板把水泵支撑、水路汇流、方向转换和接头集成在同一零件上，适合追求简洁内部视觉效果的水冷方案。透明材质可以直接观察冷却液流动状态，便于排查气泡和杂质；内部流道的对称布局也有利于平衡各支路阻力。实际加工通常需要经过CNC铣削、抛光、粘接或叠层密封等工序，因此三维模型中对流道宽度、转弯半径、密封面平面度和螺钉孔位置的表达，会直接影响后续加工与装配。

　　安装边界方面，板件需要避开机箱主板托盘、显卡供电线、冷排风扇厚度以及侧板间隙。D5泵本体直径和高度较大，泵区周围必须预留手拧泵盖、接线和减震空间；长流道端部的接头还要考虑硬管或软管弯曲半径，不能与玻璃侧板发生干涉。整体结构不仅是外观装饰件，更是承受液压、热循环和装配应力的功能部件，设计时需在流量、强度、密封和可视效果之间取得平衡。
