小米移动电源外观结构三维建模设计

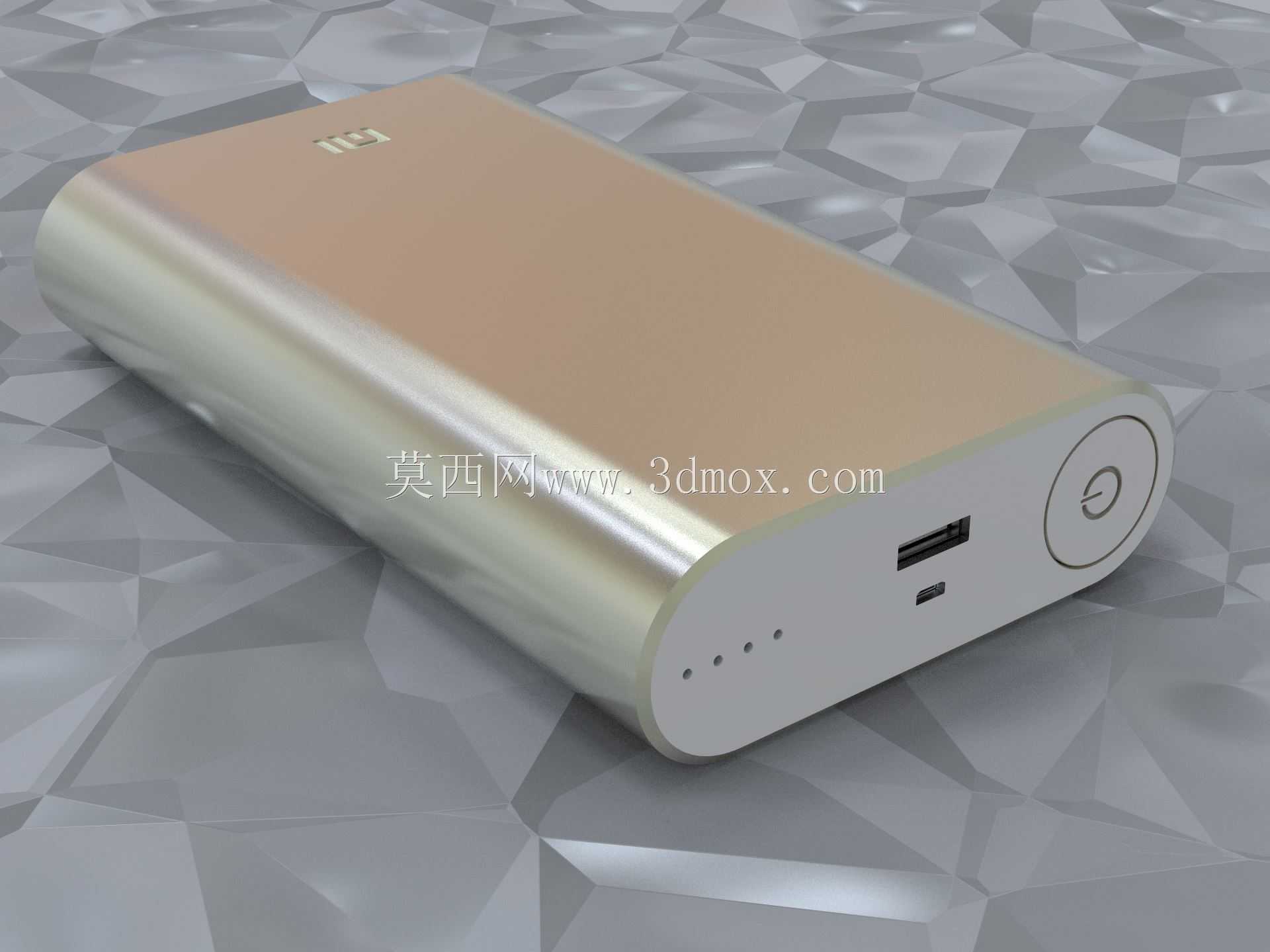

　　这款移动电源的结构建模，首先要兼顾日常携带的握持手感与内部电芯排布的空间利用率，整体采用长条形圆角柱体造型，外壳主体为金属拉伸壳体，两端搭配端盖封合，金属壳体的壁厚控制在0.8mm，既保证外壳的抗挤压强度，避免日常揣放时被口袋内钥匙等硬物挤压变形，又能控制整体重量，不会给出行携带增加额外负担。两端的圆角半径经过反复调整，最终确定为R8，既不会因为圆角过小导致握持时硌手，也不会因为圆角过大浪费内部的电芯安装空间，毕竟同体积下电芯容量直接决定了产品的续航输出能力。

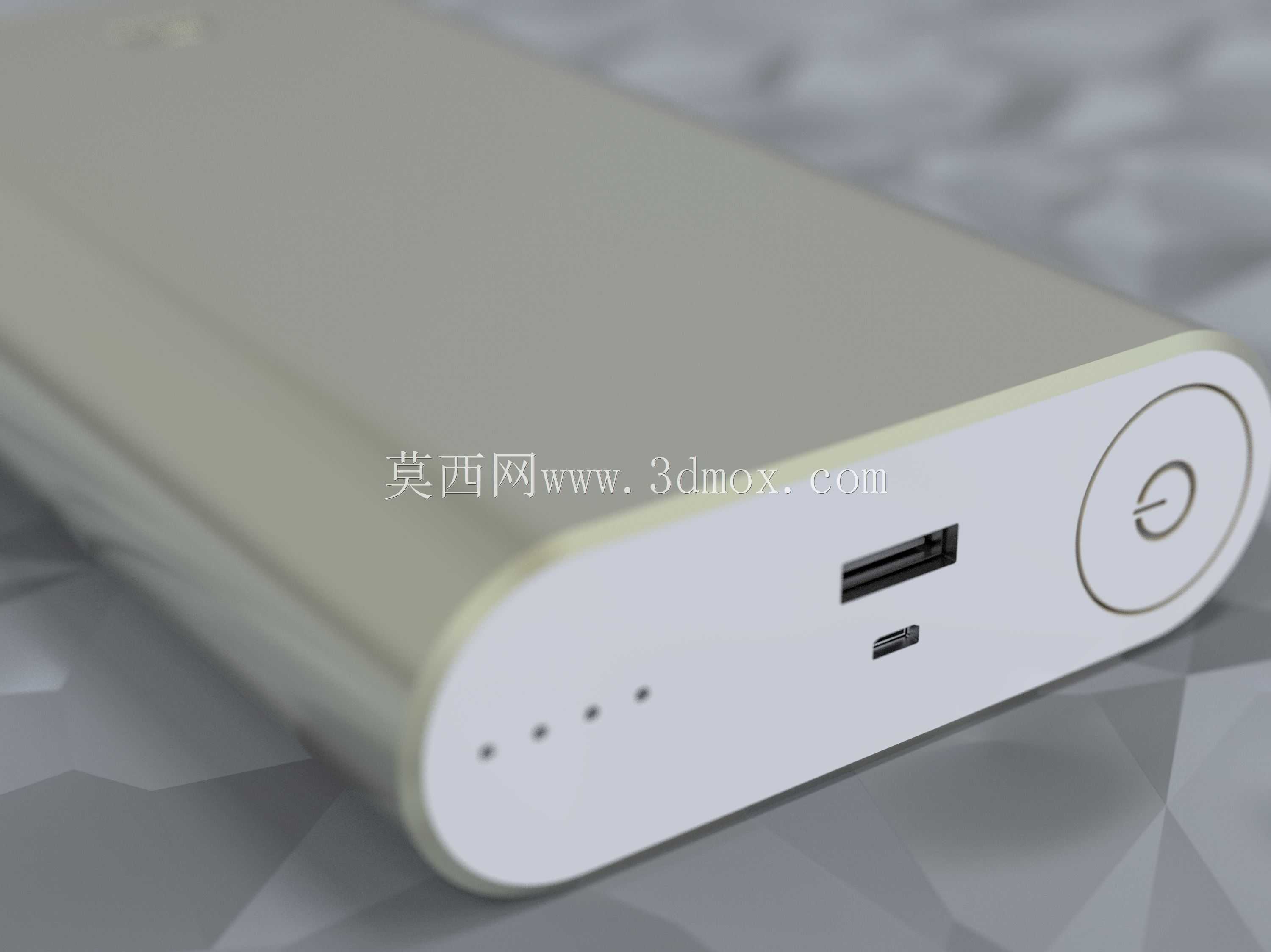

　　从实际使用场景来看，这类便携移动电源主要面向日常通勤、短途出差、户外临时补电的使用需求，所以接口端的布局必须考虑插拔操作的便利性，输出端设置在其中一个端面上，排布了标准USB-A输出接口、Micro-USB输入接口，同时在接口旁设置了四颗电量指示LED灯与电源按键，四颗LED灯分别对应25%、50%、75%、100%的剩余电量，用户短按按键即可快速查看剩余电量，不需要连接设备就能判断剩余续航，接口之间的间距预留了8mm，即使是带较大外壳的充电插头，插拔时也不会和相邻接口产生干涉。端盖上的电源按键采用下沉式设计，按键表面比端盖平面低0.5mm，能有效避免放在包内时被其他物品挤压误触，导致不必要的电量损耗。

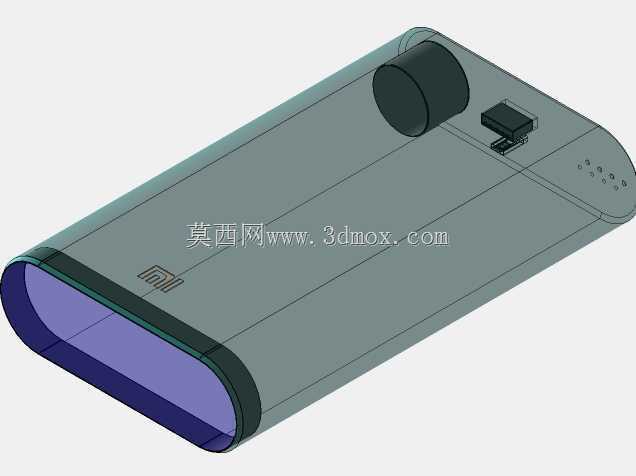

　　建模过程中，金属外壳的表面处理效果也做了对应的还原，主体壳体采用喷砂阳极氧化工艺，表面细腻不易留指纹，端盖部分采用哑光磨砂塑料质感，和金属壳体形成视觉与触感上的区分，壳体表面的品牌标识做了微凹的蚀刻效果，不会因为长期摩擦导致标识磨损脱落。内部的结构预留方面，壳体内部的空间刚好适配18650电芯的排布，电芯与外壳之间预留了0.3mm的绝缘片安装间隙，避免金属外壳和电芯直接接触造成短路风险，端盖和壳体的连接采用卡扣加超声波焊接的固定方式，建模时对应预留了卡扣的配合位与焊接筋位，保证装配后壳体的连接强度，不会因为日常跌落出现端盖脱落的情况。

　　从安装边界来看，这款移动电源的整体长度控制在130mm，宽度60mm，厚度22mm，这个尺寸刚好可以轻松放进牛仔裤口袋、小型挎包的侧袋里，不会因为尺寸过大影响携带便利性，整体重量控制在260g左右，和日常携带的手机重量接近，不会给出行带来明显的负重感。接口端的插拔方向和产品长度方向一致，用户单手握持产品时，手指刚好可以自然搭在产品侧面，拇指就能完成充电线的插拔操作，不需要双手配合就能完成接线动作，适配单手操作的使用习惯。

　　在结构细节的处理上，电量指示灯的位置做了柔光处理的结构预留，指示灯外的灯罩采用半透明PC材质，灯光亮起时光线柔和不刺眼，不会在黑暗环境下因为灯光过亮造成不适，同时灯罩和端盖的配合采用过盈压装，装配后缝隙控制在0.1mm以内，避免日常使用时灰尘、汗水从缝隙进入产品内部，造成电路短路故障。产品的边角全部做了倒钝处理，没有尖锐的棱角，即使和手机、钥匙等物品放在同一个口袋里，也不会刮花其他物品的表面。

　　从功能实现的角度，这款建模完整还原了产品的外观与装配结构，可用于同类便携电源产品的结构参考、外观手板制作前的结构验证，也可以作为消费电子类产品建模的参考案例，帮助结构设计人员理解便携数码配件在空间利用、人机交互、装配工艺上的设计逻辑，平衡产品外观质感、结构强度、使用便利性三者之间的关系，避免设计出的产品要么外观好看但结构强度不足容易损坏，要么结构扎实但握持手感差、尺寸过大不便携带的问题。
