螺旋式飞利浦节能灯外观结构三维数模

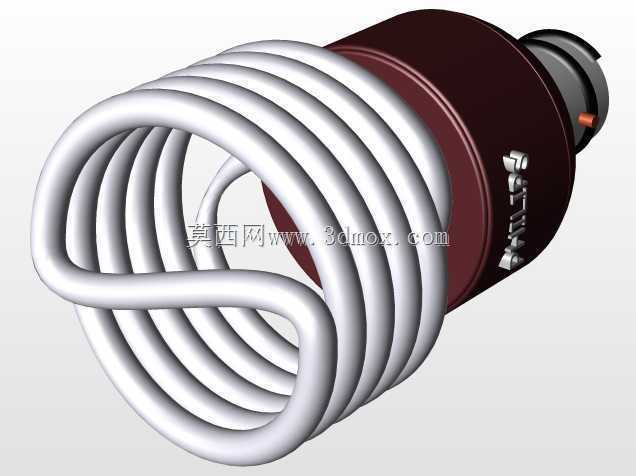

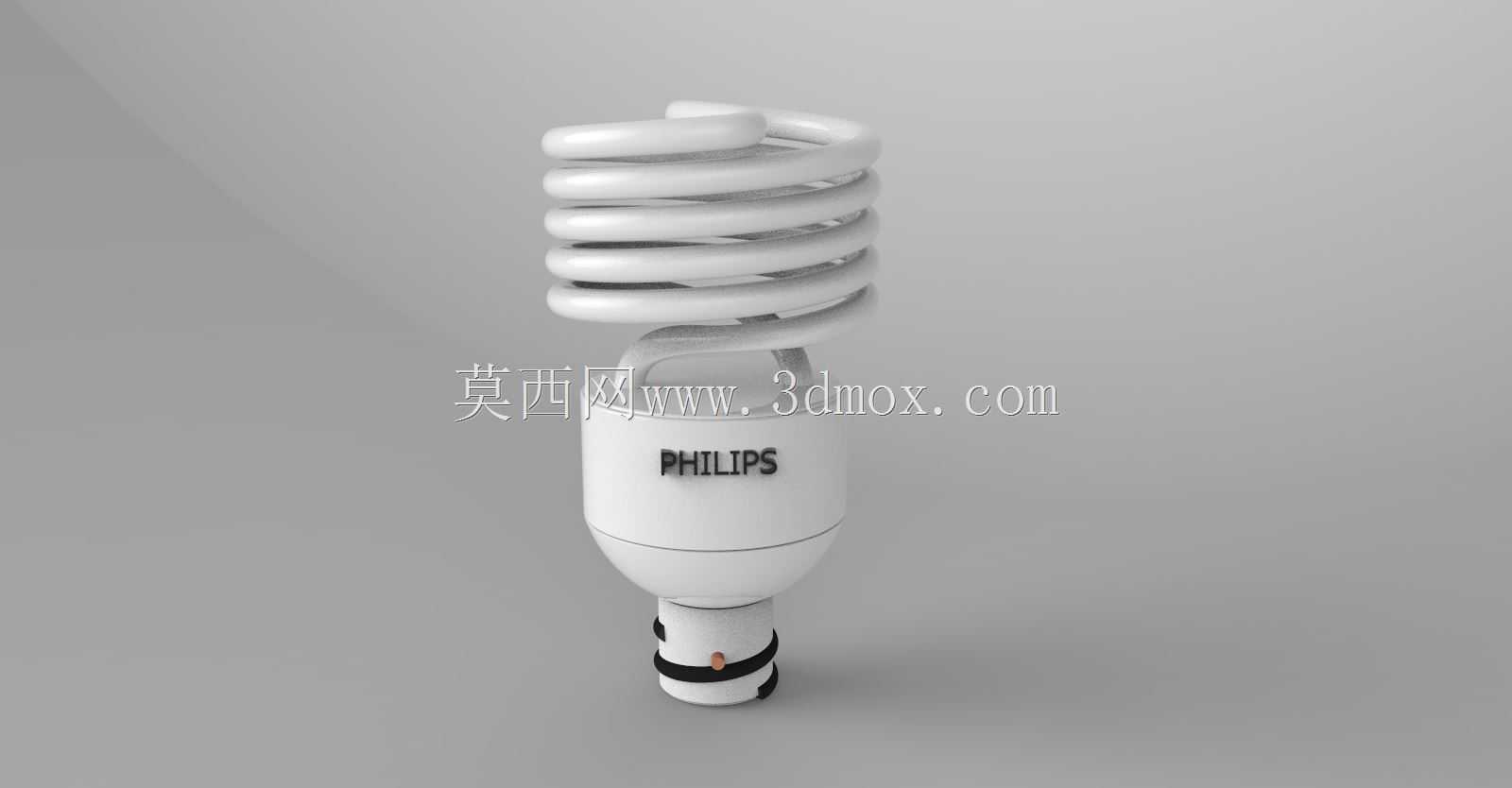

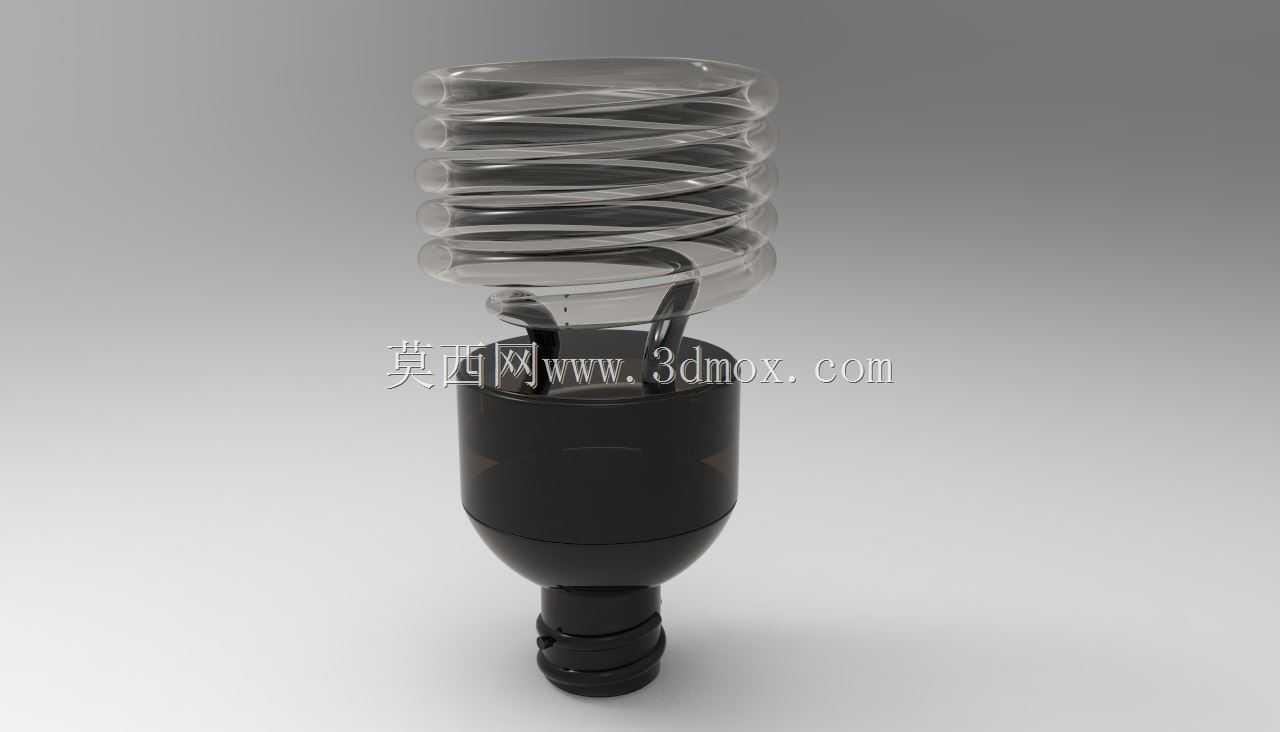

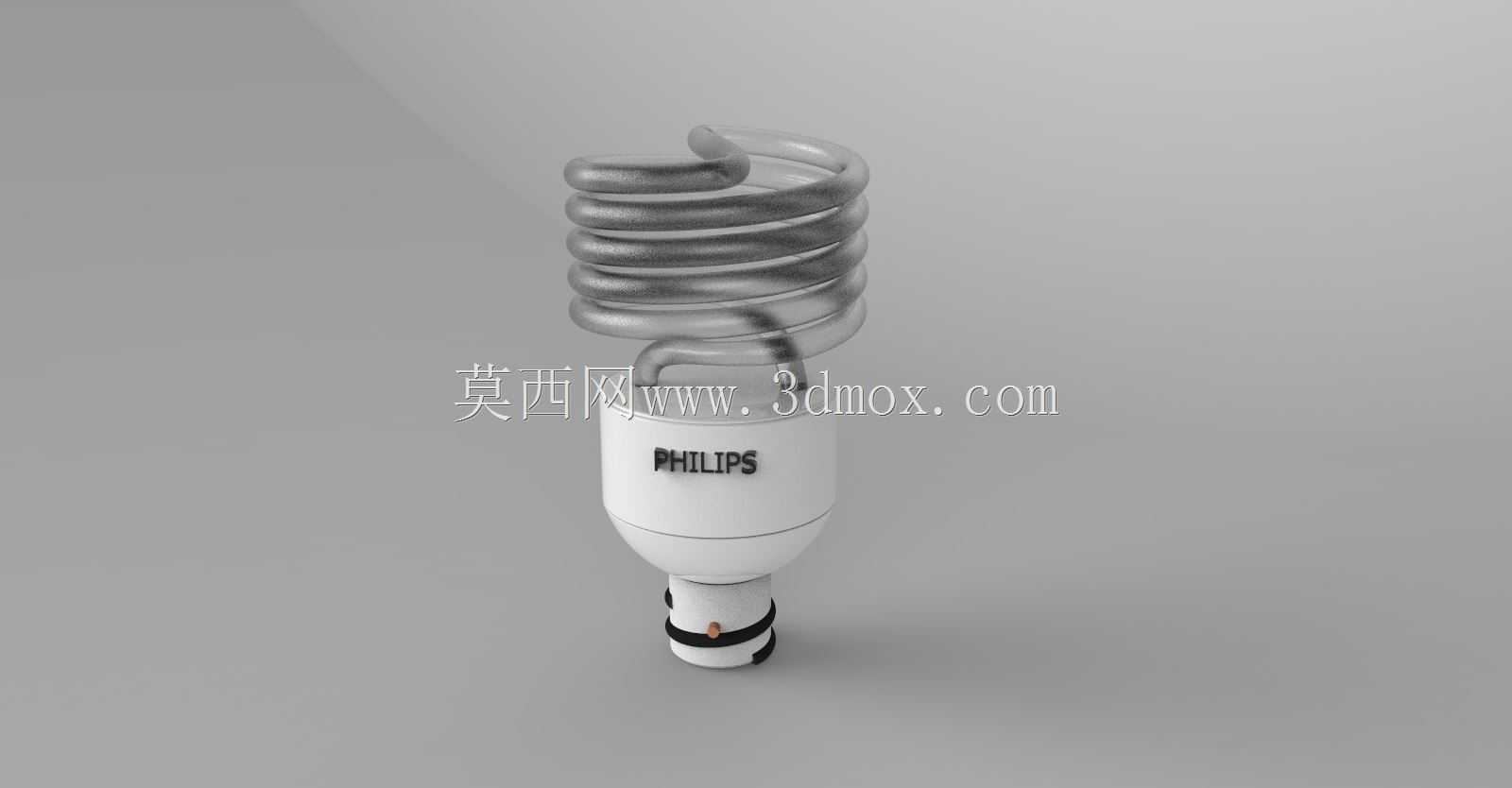

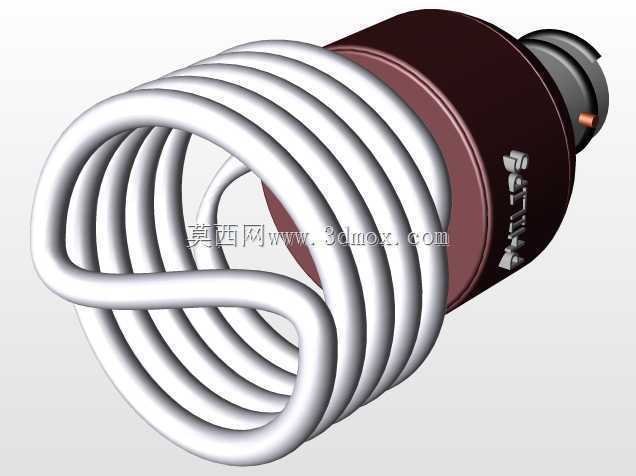

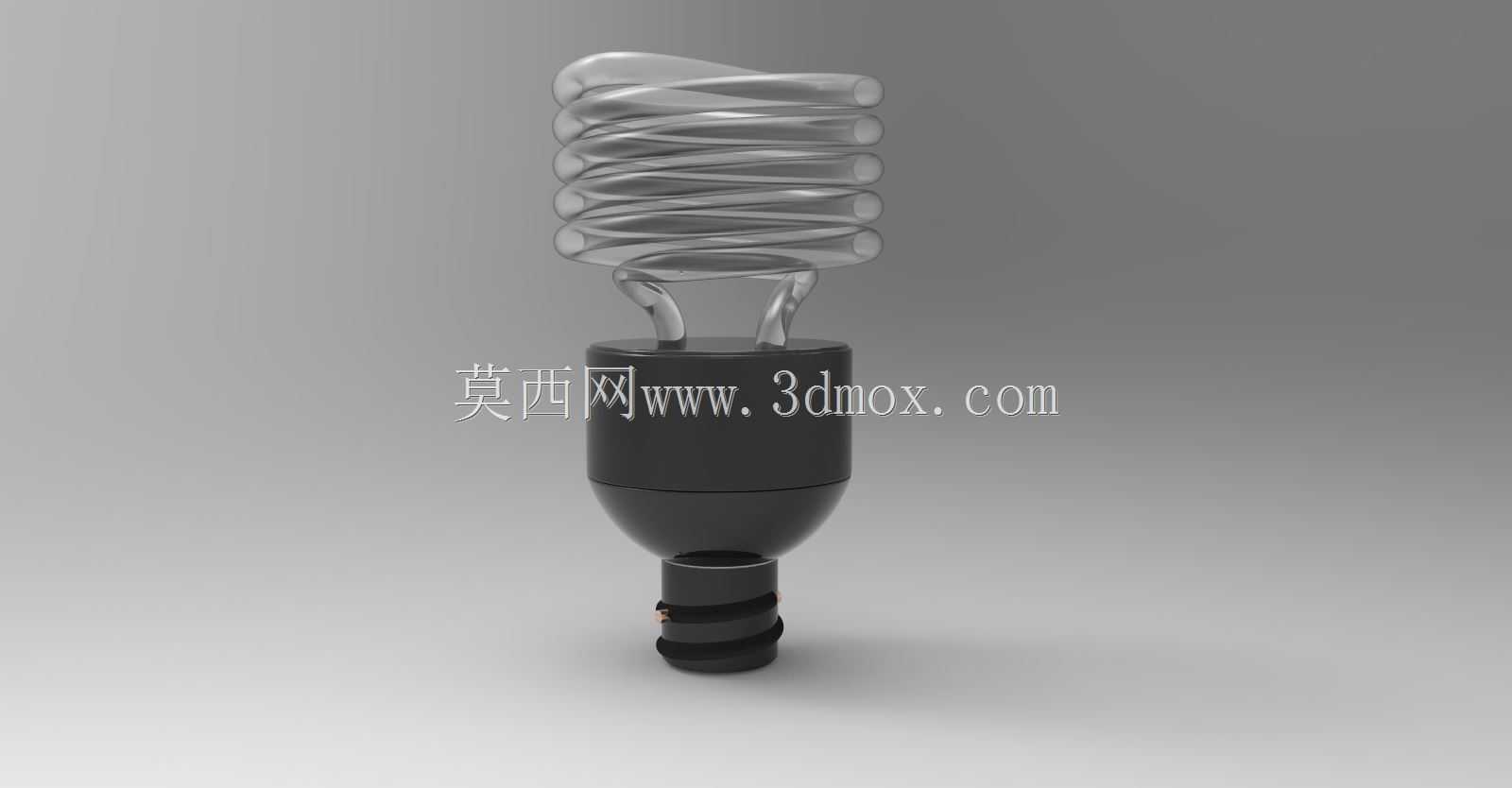

　　日常做照明配套结构设计时，这类螺旋紧凑型节能灯的数模是常用参考件，不管是做灯具整灯装配、灯座适配校验还是照明产品的外观方案评审，都需要精准的三维数模来做干涉检查与装配验证。这款螺旋节能灯的结构分为三个核心部分，最上方是螺旋盘绕的荧光灯管部分，采用多圈螺旋盘绕的结构设计，相比传统直管荧光灯，在有限的竖向空间内拉长了荧光粉涂层的有效发光长度，在缩小整灯体积的同时保证了足够的发光效率，螺旋灯管的管径均匀，盘绕间距一致，既保证了灯管散热的间隙，也避免了相邻灯管之间的光线遮挡，提升整灯的出光均匀度。中间段是镇流器内置的灯体外壳部分，采用圆润的柱形过渡结构，上端衔接螺旋灯管的密封端，下端收窄衔接标准螺口灯头，外壳表面做了哑光防滑的纹理处理，

　　日常安装拧动时可以增加手部摩擦力，避免打滑，外壳内部的腔体预留了电子镇流器的安装空间，壁厚均匀，既满足绝缘防护的要求，也兼顾了镇流器工作时的散热需求，外壳上印刷的品牌标识位置平整，符合外观面的工艺要求。最下端是标准的E27螺口灯头结构，灯头采用导电金属材质，螺牙尺寸符合国标通用螺口灯座的配合公差，灯头顶端的导电触点做了凸起设计，保证和灯座内部触点的可靠接触，灯头与塑料外壳的衔接处做了卡扣压合结构，装配后无松动错位，抗扭强度满足日常安装拧动的受力要求。从安装边界来看，这款节能灯的整体最大外径出现在螺旋灯管的最外圈位置，整灯竖向总高度适配常规家用台灯、吸顶灯、壁灯的内部安装空间，不会出现装进去后外罩盖合不上的问题，

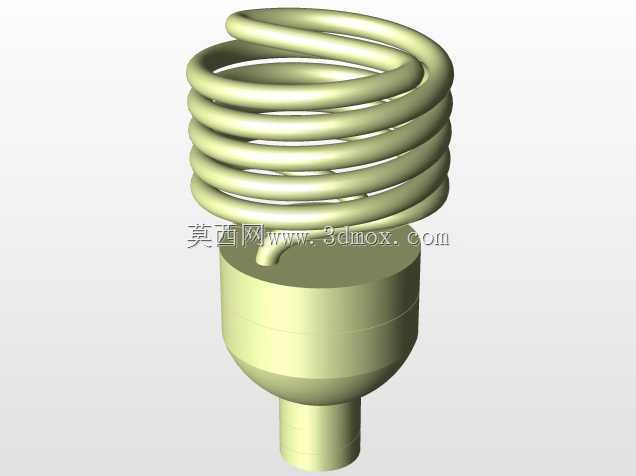

　　螺口部分的拧入深度符合通用灯座的深度要求，安装后灯头不会外露，满足电气安全间隙的要求。做结构设计时参考这个数模，可以直接校验灯座的螺牙配合尺寸，确认灯具内部的预留空间是否足够，还可以模拟整灯安装后的重心位置，避免吊装类灯具因为重心偏移出现安装不稳的问题。另外螺旋灯管的曲面造型是建模的难点，做曲面造型时需要先搭建螺旋引导线，控制每一圈螺旋的螺距与直径变化，保证灯管扫描后的曲面顺滑无褶皱，过渡位置的曲率连续，还原真实产品的外观质感，灯管与下端塑料底座的衔接位置做了圆弧过渡，没有尖锐棱角，符合家用照明产品的安全设计要求。在实际工程应用中，这类数模除了用于整灯装配校验，还可以用于照明产品的渲染展示、包装结构设计时的尺寸参考，

　　做包装内衬的缓冲结构设计时，可以直接根据数模的外形轮廓做仿形卡槽，保证产品运输过程中不会晃动磕碰。从功能特性来看，螺旋结构的节能灯相比同功率的U型管节能灯，发光面更均匀，360度方向的出光量差异更小，适合作为无灯罩或者半透明灯罩的照明光源使用，灯体的配重分布均匀，安装在横向灯座上时不会出现下垂歪斜的情况。建模过程中对各个配合面的公差做了合理预留，塑料外壳的拔模角度符合注塑生产的工艺要求，金属灯头的滚花位置细节也做了还原，完全可以用于生产前的结构评审与工艺验证，不需要再重新测绘实物尺寸，能大幅缩短照明产品的开发周期。
