货运货车转向架侧架三维结构设计

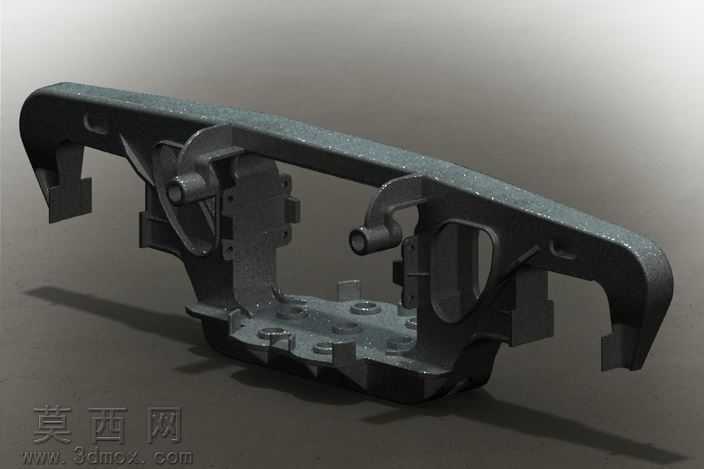

本模型为货运货车转向架侧架的三维实体建模成果，建模阶段以转向架实际承载工况为核心设计依据，首先梳理侧架作为转向架核心承载构件的功能逻辑：侧架需要承担轮对与车体之间的垂向、横向载荷传递，同时为轴箱、弹簧、制动组件提供安装定位基准，因此建模过程中优先保证各安装位的形位公差匹配度，对侧架两端的轴箱导框结构、中部的弹簧承台结构、侧部的制动组件挂载凸台均按照实际工程尺寸进行参数化绘制，确保各装配接口的尺寸精度符合通用货车转向架的装配规范。材质渲染阶段，针对侧架的铸钢生产工艺特性，采用哑光金属材质模拟铸钢件的表面质感，调整材质粗糙度参数还原铸造表面的细微颗粒纹理，同时通过光影分层渲染突出结构的厚重感与力学特征，对导框圆角、承台加强筋、减重孔等结构的光影过渡做精细化处理，清晰呈现各部位的结构过渡关系。结构设计层面，模型完整还原了侧架的箱型变截面结构，在保证整体承载强度的前提下，通过合理布置中部减重孔降低构件自重，同时在载荷集中的轴箱导框根部、弹簧承台边缘设置圆弧过渡与加强筋结构，优化应力传递路径，避免应力集中导致的结构失效；侧架整体采用对称式布局，两端导框结构适配标准货车轮对轴箱的安装尺寸，中部承台预留了摇枕弹簧的安装定位槽，侧部凸台预留制动吊杆的铰接孔位，所有结构细节均匹配实际货运转向架的装配逻辑。设计思路上，建模过程始终围绕功能性优先的原则，未添加冗余装饰结构，所有几何特征均服务于侧架的承载、定位、装配功能，通过参数化建模方式可快速调整各部位尺寸参数，适配不同轴重、不同规格的货运货车转向架设计需求，模型结构完整无破面，可直接用于后续的有限元力学仿真、装配干涉校验、工程出图等后续研发环节，也可作为轨道交通车辆构造教学的可视化演示素材，帮助学习者直观理解转向架侧架的结构形态与功能定位。
