高亮度防水自行车前置照明灯具结构

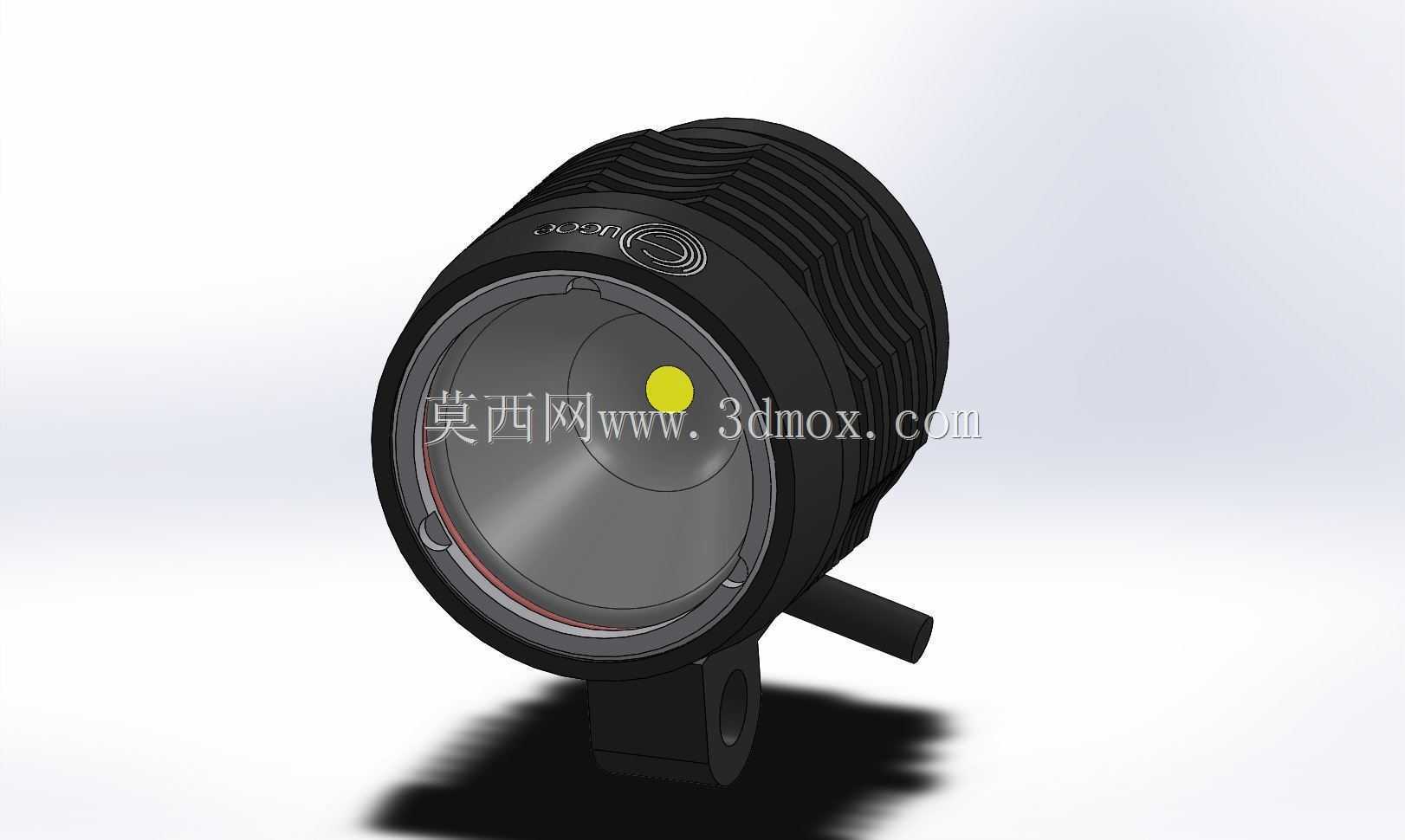

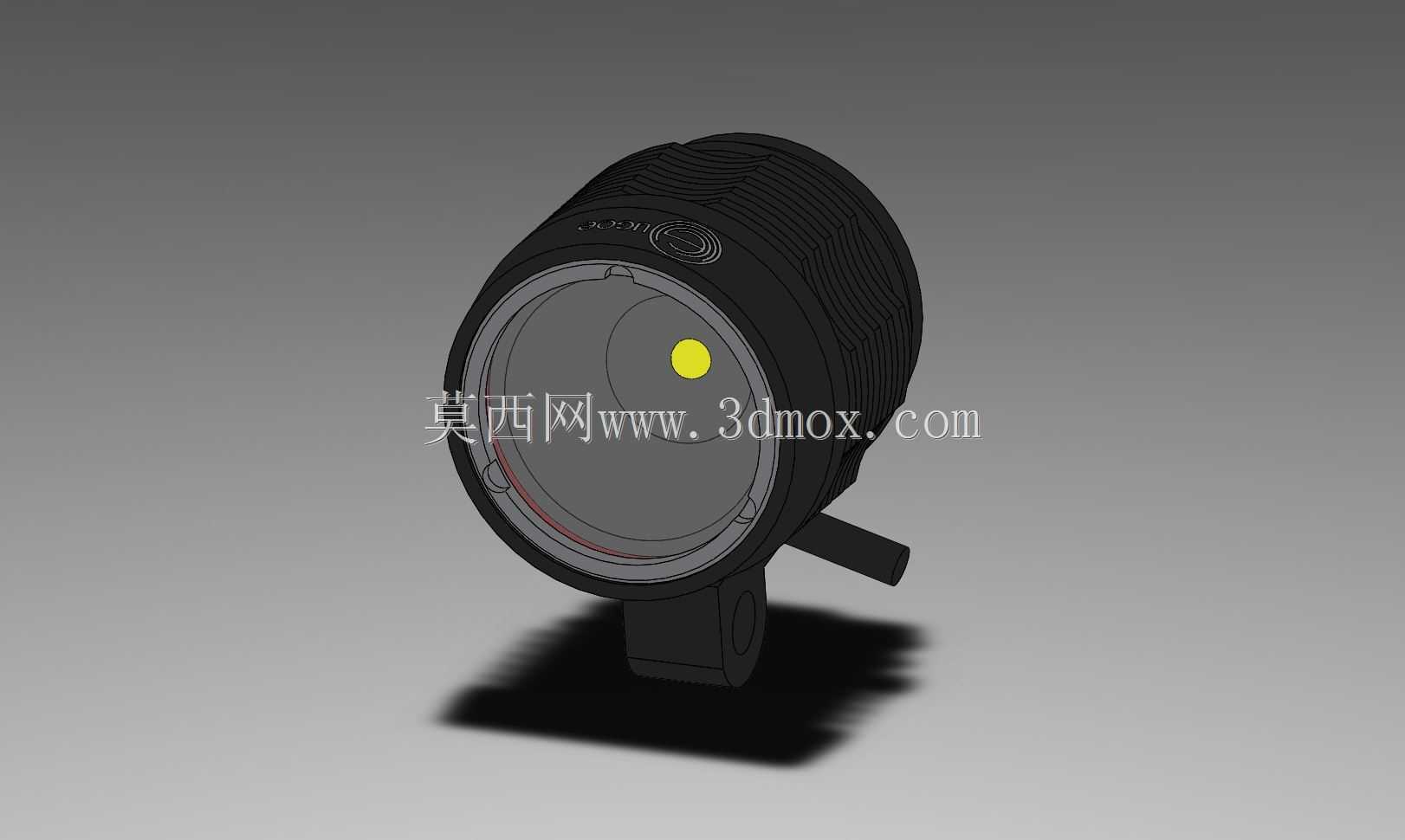

　　这款前置照明灯具的结构设计，核心围绕户外骑行的复杂工况展开，首先要解决的就是雨天、涉水路段的密封可靠性，毕竟骑行过程中遇到突发降雨、碾过积水路面是常有的事，灯具前端的环形密封槽结构，就是为了匹配硅胶密封圈实现径向与端面双重密封，避免水汽侵入内部电路与LED灯珠区域，保证长期使用的稳定性。从实际使用场景来看，1200流明的输出亮度，足以覆盖夜间郊野骑行的路面照明需求，近光区域可以清晰照亮前轮周边3-5米的路面障碍，远光投射距离能达到20米以上，满足城市通勤、山地夜骑两类场景的照明要求，不会出现近距离视野盲区、远距离照度不足的问题。

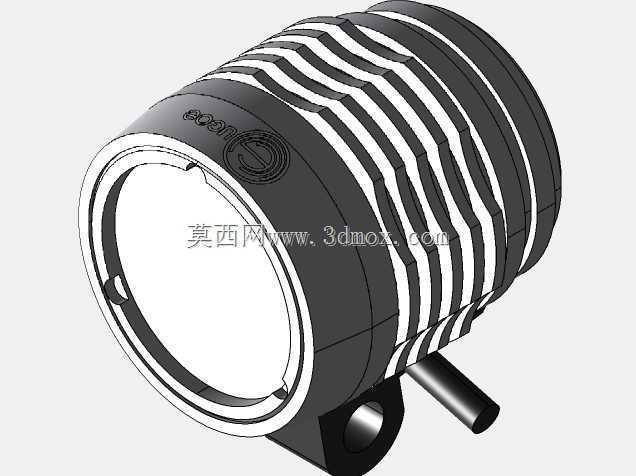

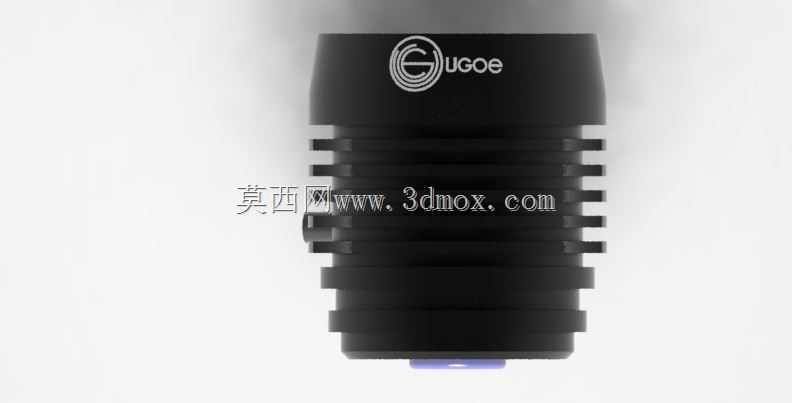

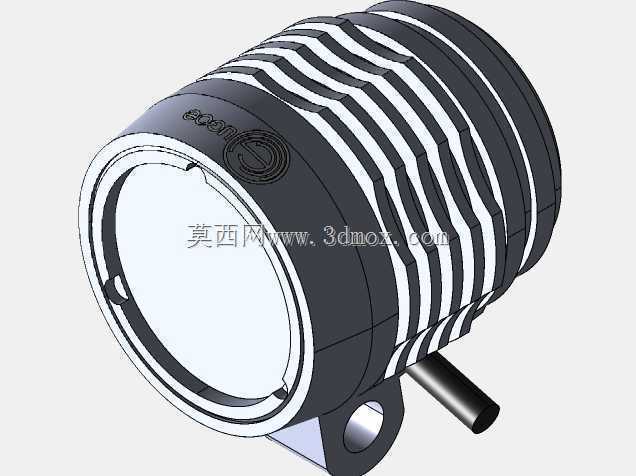

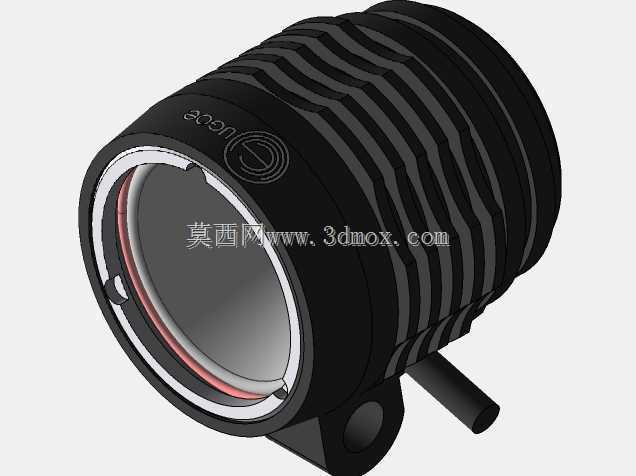

　　外壳的散热结构设计是这款灯具的核心亮点之一，筒身外侧的波浪形凹凸筋条，并不是单纯的装饰造型，一方面是增大外壳与空气的接触面积，LED满功率工作时产生的热量，可以通过铝基基板快速传导到金属外壳，再通过这些凹凸筋条和骑行过程中的迎面气流完成热交换，把灯珠工作温度控制在合理区间，避免长时间高亮度工作出现光衰、寿命缩短的问题；另一方面，这些凹凸筋条也能提升手持调整灯具角度时的摩擦力，戴骑行手套操作也不会打滑，同时筋条的走向顺着筒身轴向排布，骑行时的气流可以顺着筋条沟槽流动，进一步强化对流散热的效率。

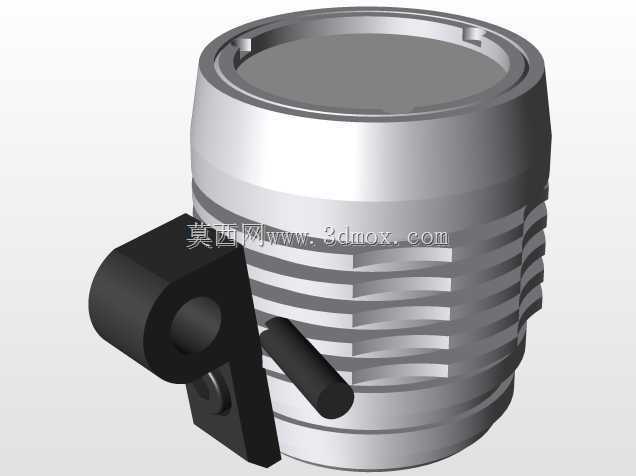

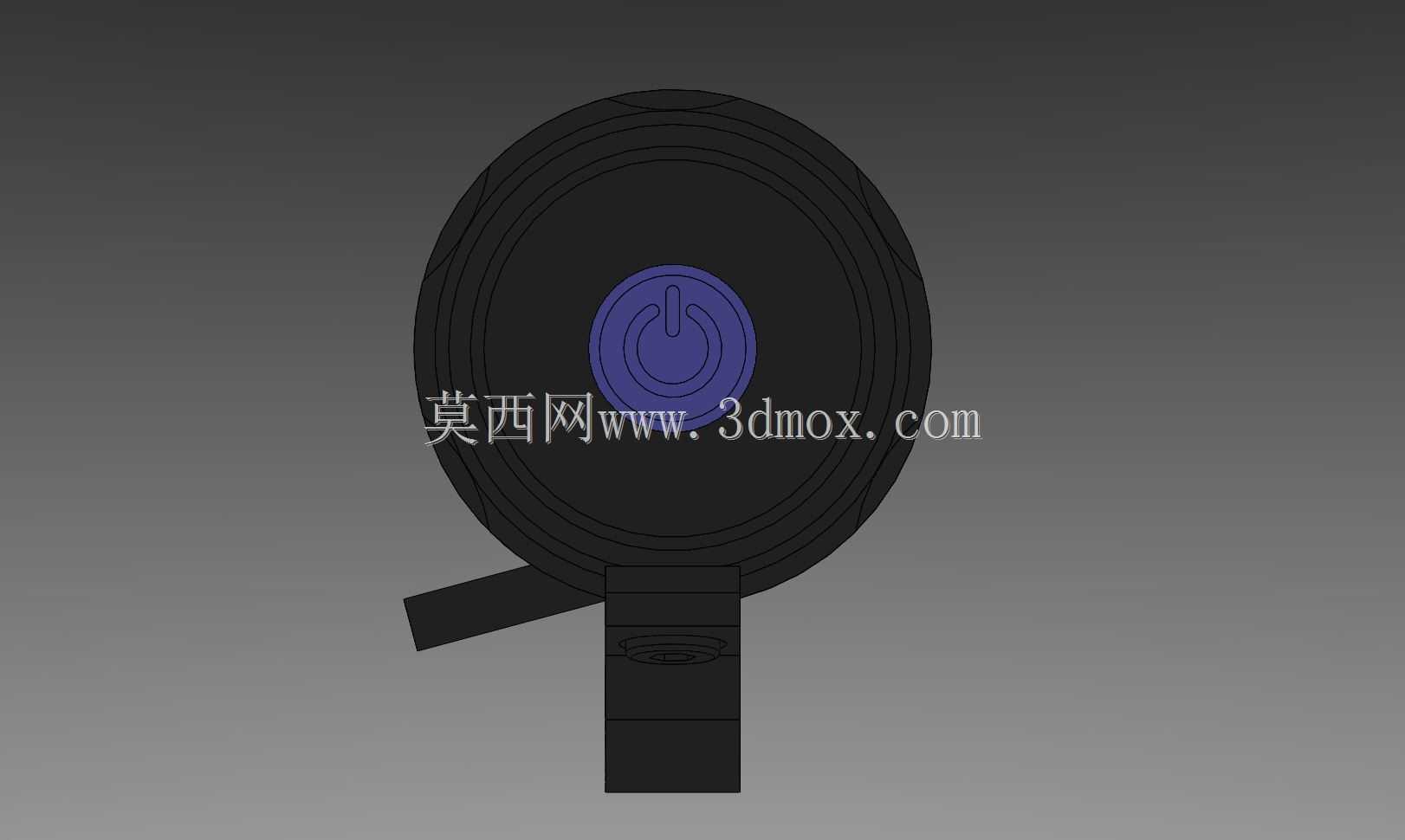

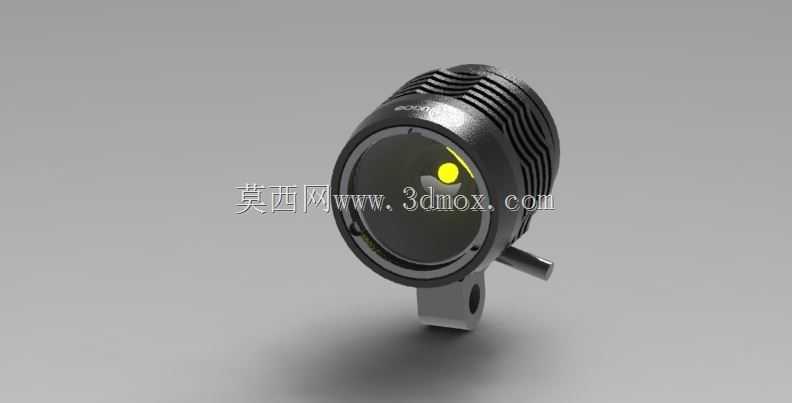

　　灯具的安装结构设计也充分考虑了自行车的安装边界，底部带安装孔的固定支架，可以适配市面上绝大多数车把的安装管径，不管是公路车的弯把、山地车的直把还是折叠车的小口径车把，都可以通过配套的橡胶衬圈、绑带或者金属抱箍完成固定，安装位置可以根据用户的使用习惯调整在车把居中或者侧方位置，不会和车把上的码表架、刹车手柄、变速指拨产生安装干涉。灯具尾部的出线结构做了防水格兰头设计，电源线从侧下方引出，既避免雨水顺着线缆流进灯具内部，也不会因为车把转动拉扯线缆导致接线松脱，线缆的长度预留了足够的车把转动余量，左右打满方向的时候都不会出现线缆绷紧的情况。

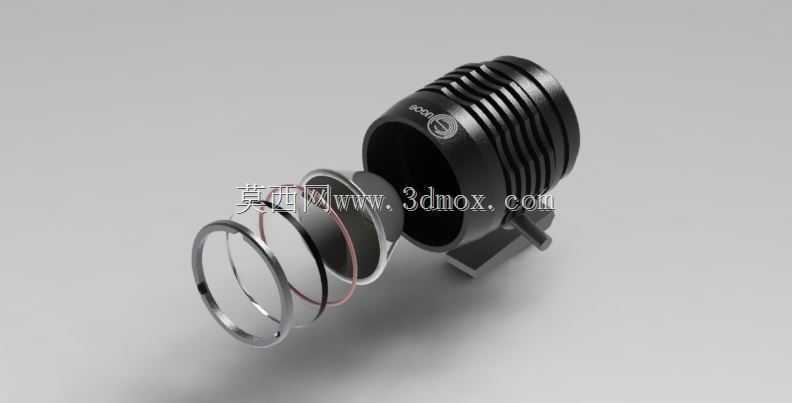

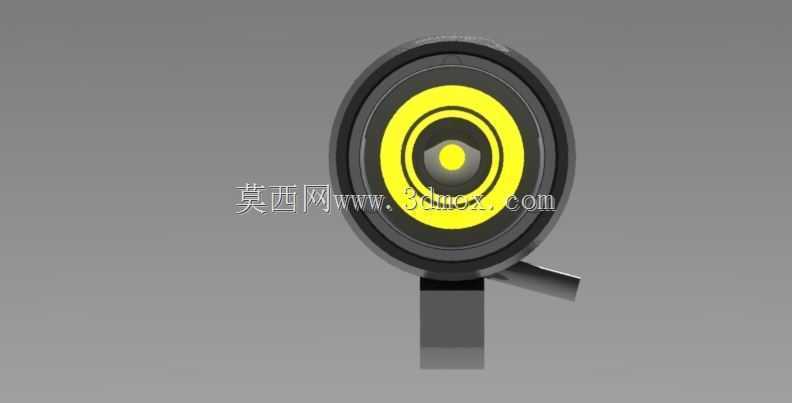

　　从结构细节来看，前端的灯头压圈采用螺纹旋合的装配方式，配合密封胶圈可以把透明灯罩牢牢压紧在灯体前端，透明灯罩采用钢化玻璃材质，表面做了防刮硬化处理，骑行过程中溅起的小石子、树枝剐蹭都不会在灯罩表面留下划痕，保证光线投射的通透性。灯体内部的LED灯珠固定位做了定位台阶，装配时可以快速完成灯珠基板的定位，不需要反复调整光轴位置，保证灯珠的发光中心和灯罩的光学中心重合，让投射出来的光斑形状规整，不会出现局部暗区、光斑偏移的问题。驱动电路的安装腔和灯珠散热腔之间做了隔热隔断，避免灯珠的热量传导到驱动板上，导致驱动元件长期在高温环境下工作出现性能衰减。

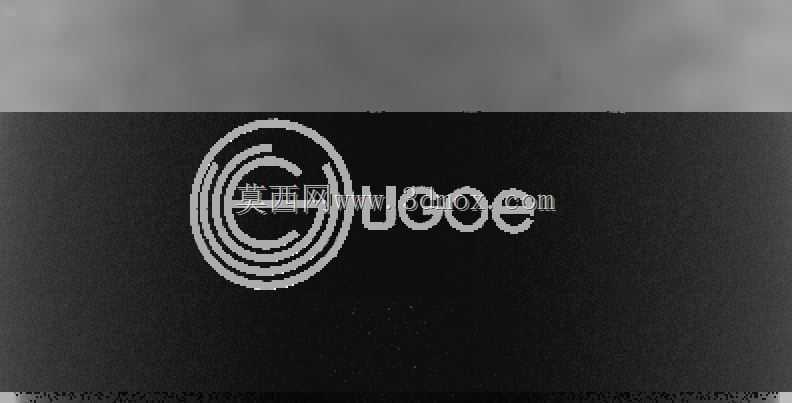

　　这款灯具的整体外形尺寸控制得比较紧凑，筒身直径和常规的山地车把直径接近，安装在车把上不会显得过于突兀，也不会增加太多风阻，外壳采用硬质阳极氧化处理，表面的黑色氧化层耐磨耐腐蚀，长期在户外日晒雨淋也不会出现掉漆、锈蚀的问题。灯体侧面的品牌标识区域采用下沉式激光雕刻，不会因为日常的剐蹭摩擦导致标识磨损脱落。从装配工艺的角度来看，整个灯具的零件数量不多，除了核心的灯珠、驱动板、密封件之外，金属结构件只有灯体外壳、前端压圈、底部安装支架三个主要零件，加工工艺以CNC车削、铣削为主，生产加工的良率容易控制，后期维护也比较方便，如果出现密封圈老化、灯罩刮花的问题，只需要拆开前端压圈就可以更换对应的配件，不需要整体报废灯具，降低了用户的后期使用成本。

　　在实际骑行的振动工况下，这款灯具的结构强度也做了针对性设计，灯体和安装支架之间采用一体化连接结构，没有多余的活动铰接部件，避免长期骑行振动导致铰接部位松旷、灯具照射角度偏移的问题，安装支架的厚度经过强度校核，即使遇到颠簸路面的连续冲击，也不会出现支架断裂、变形的情况。灯具的重量控制也在合理范围，不会给车把增加太多额外的负重，影响骑行时的车把操控手感。
