火山内部工况模拟实验装置结构设计

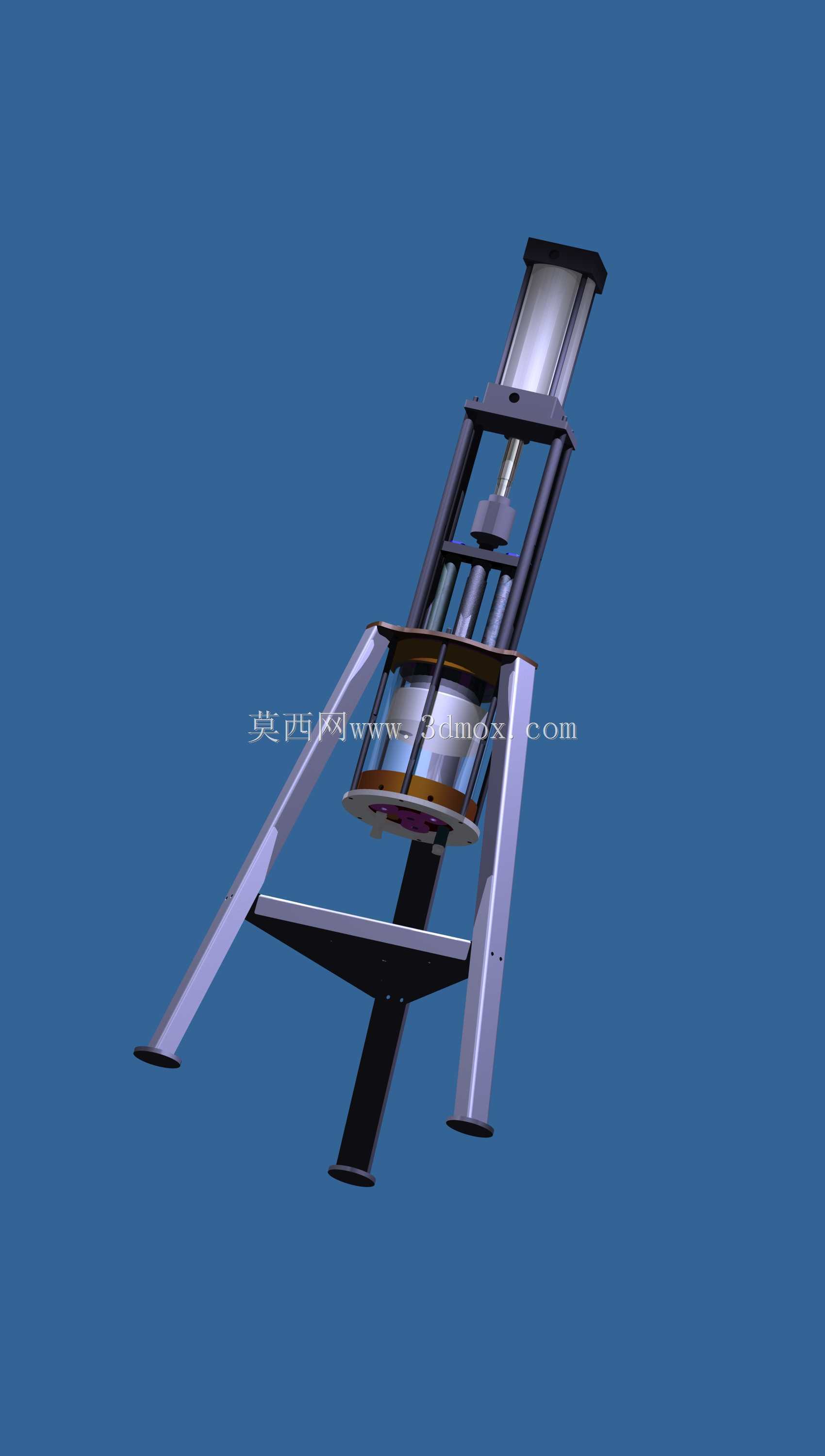

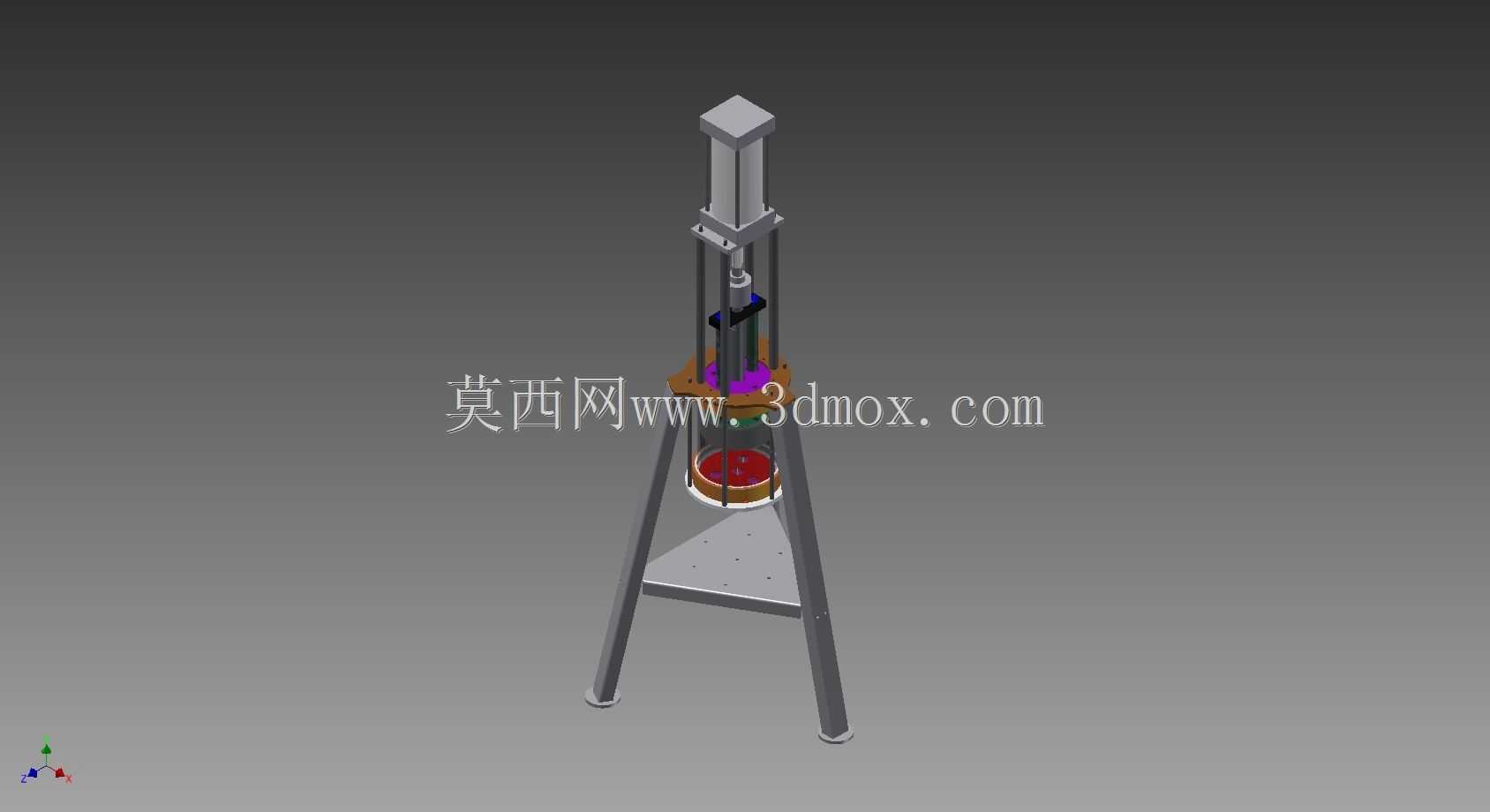

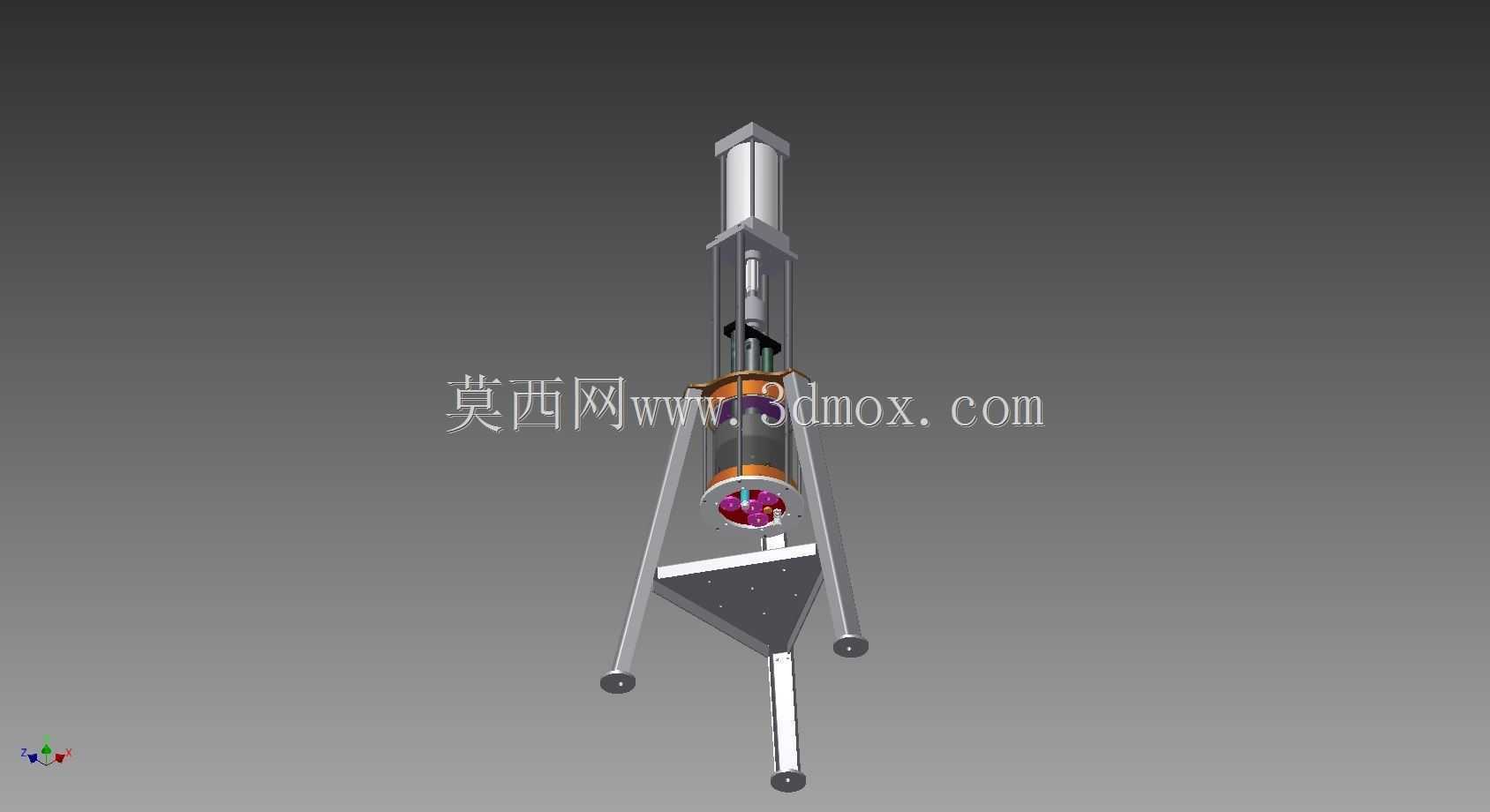

　　这套模拟装置主要面向地质科普教学、火山活动机理演示场景搭建，区别于大型地质勘探类实验设备，整体采用立式同轴布局，核心功能是通过内部腔体的压力、介质流动变化，还原火山内部岩浆涌动、喷发触发的动态过程，可用于中小学地质科普展厅、高校地质专业基础实验课堂的直观演示，帮助观察者理解火山内部的压力传导、物质运动逻辑。从结构设计逻辑来看，装置采用三角支腿式落地支撑结构，三条支腿呈120°圆周均布，支腿采用变截面钣金折弯成型，下端设置水平支撑脚，增大与安装地面的接触面积，无需额外地脚固定即可在平整的实验台、展示台面上保持稳定，整体安装边界占用直径约800mm的圆形台面空间，垂直高度约1200mm，适配常规展示台1.2m的高度差，

　　观察者站立时视线可刚好对准中部的模拟腔体区域，无需刻意调整视角即可观察内部动态。中部核心模拟腔体采用透明耐温材质制作，腔体上下端通过法兰盘与上下导向轴系连接，上端设置可调节行程的压持组件，模拟火山上部的岩层覆盖压力，压持组件通过直线导轨与中心立柱连接，可根据模拟工况调整下压行程，改变腔体内部的密闭压力阈值，当内部介质压力超过压持组件的设定阻力时，即可模拟火山喷发的泄压过程，压持组件的导向轴采用镀铬光轴，配合铜套滑动导向，运动过程无卡滞，可反复循环演示不少于千次无明显磨损。下部支撑框架采用矩形钢管焊接成型，框架中部设置承托环，直接托举中部模拟腔体的下法兰，避免腔体长期受介质重力出现下沉变形，框架与三条支腿之间采用螺栓可拆卸连接，

　　运输时可将支腿、上部压持组件拆分，单部件最大重量不超过15kg，两名实验人员即可完成整体组装与移位，无需借助吊装设备。装置的介质填充口设置在腔体下部侧方，采用快插式密封接头，填充模拟岩浆的粘稠介质时无需拆解上部结构，操作便捷，排出口设置在腔体最下端，演示结束后可快速排空内部介质，便于清洁维护。在设计过程中特意规避了复杂的电控结构，整体采用纯机械压力触发逻辑，无需外接电源即可完成全部演示过程，适配无供电条件的户外科普、流动展览场景，同时所有运动部件均设置在防护框架内侧，外部无突出的尖锐结构，演示过程中即使出现介质喷溅，也会被上部的压持挡板遮挡，不会飞溅到观察者方向，满足科普展示场景的安全要求。支腿的倾斜角度经过反复校核，

　　当上部压持组件运动到最大行程位置时，整体重心依然落在三条支腿围成的支撑三角形内部，即使受到轻微的外力碰撞，装置也不会出现倾翻风险。腔体的密封结构采用耐温硅橡胶O型圈，可耐受最高120℃的模拟介质温度，适配添加温感变色材料的模拟介质，还原岩浆升温变色的视觉效果，密封面的粗糙度控制在Ra1.6以内，反复拆装也不会出现介质渗漏问题。上部压持组件的配重块采用可增减设计，可通过改变配重块数量调整喷发触发的压力阈值，模拟不同喷发强度的火山活动过程，配重块外侧设置透明防护壳，避免配重块移位脱落。整套装置的结构件大部分采用标准型材与通用紧固件加工，非标准加工件仅占整体零件数量的20%左右，后期维护更换配件成本较低，适合批量生产用于各类科普场所的固定展示。
