西格玛BC8.12自行车码表三维结构设计

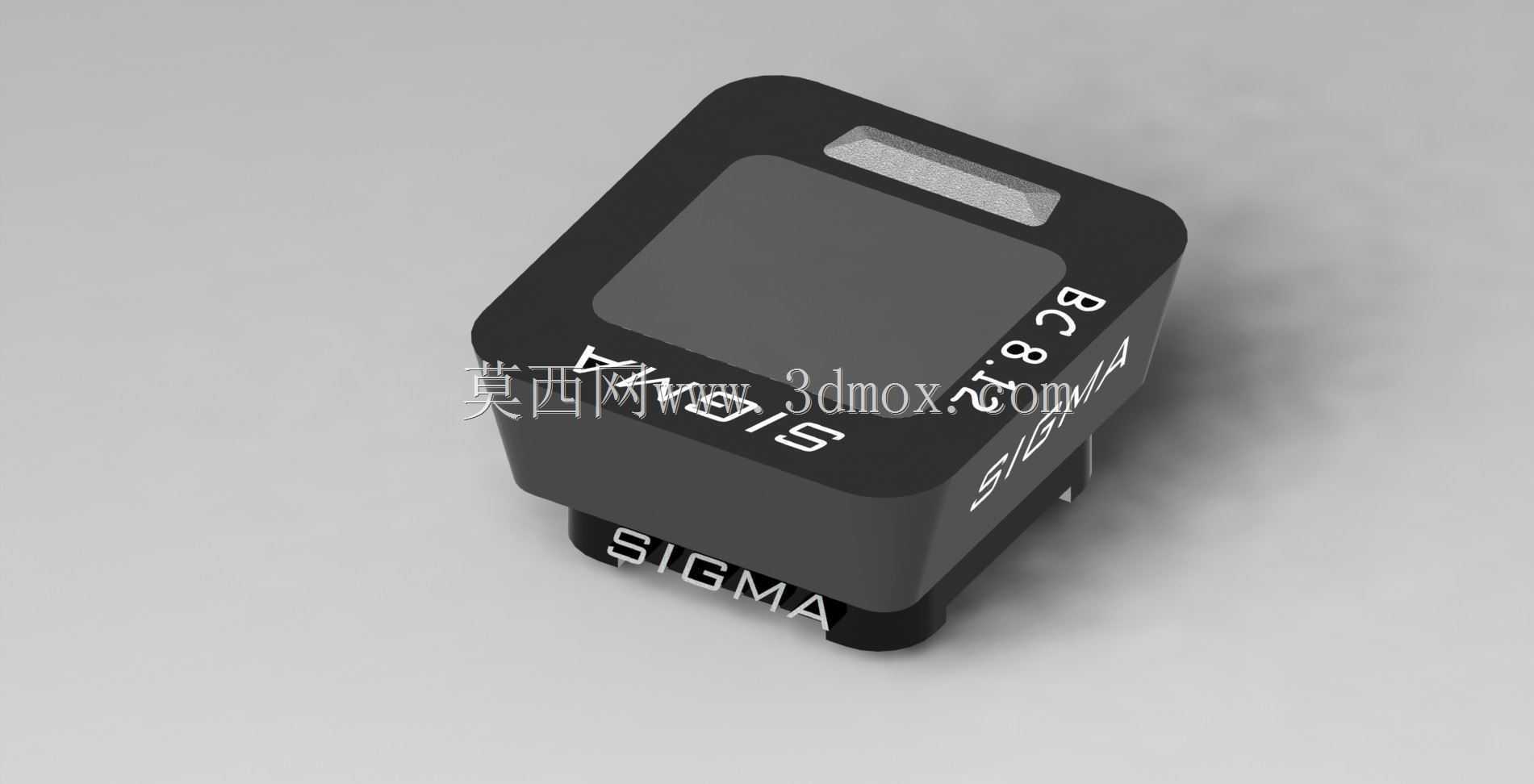

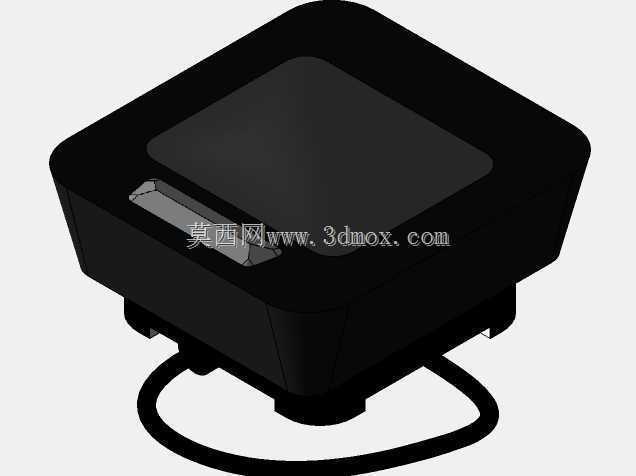

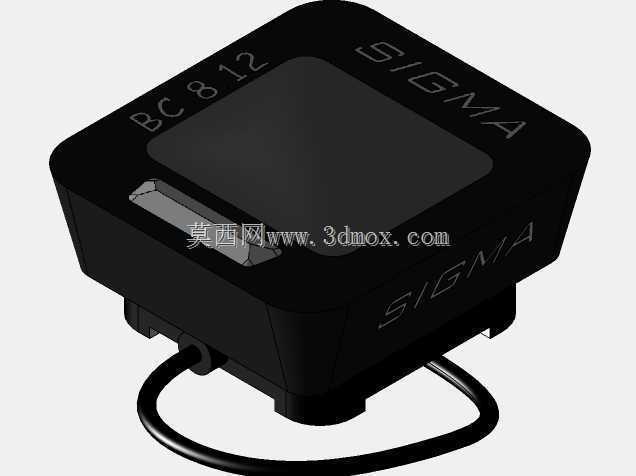

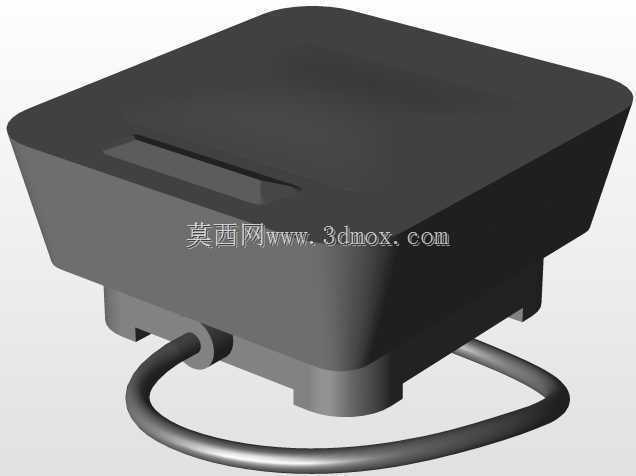

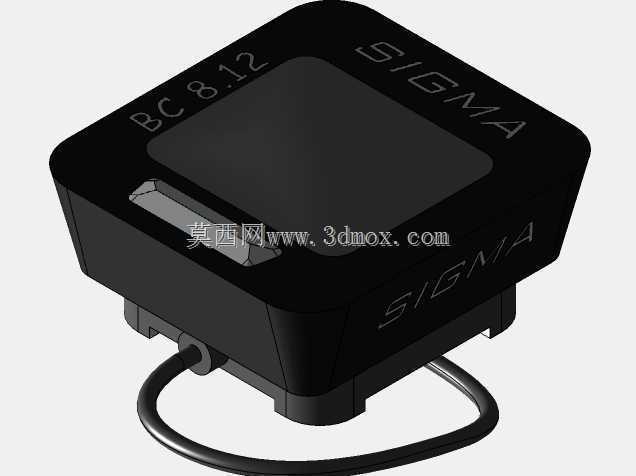

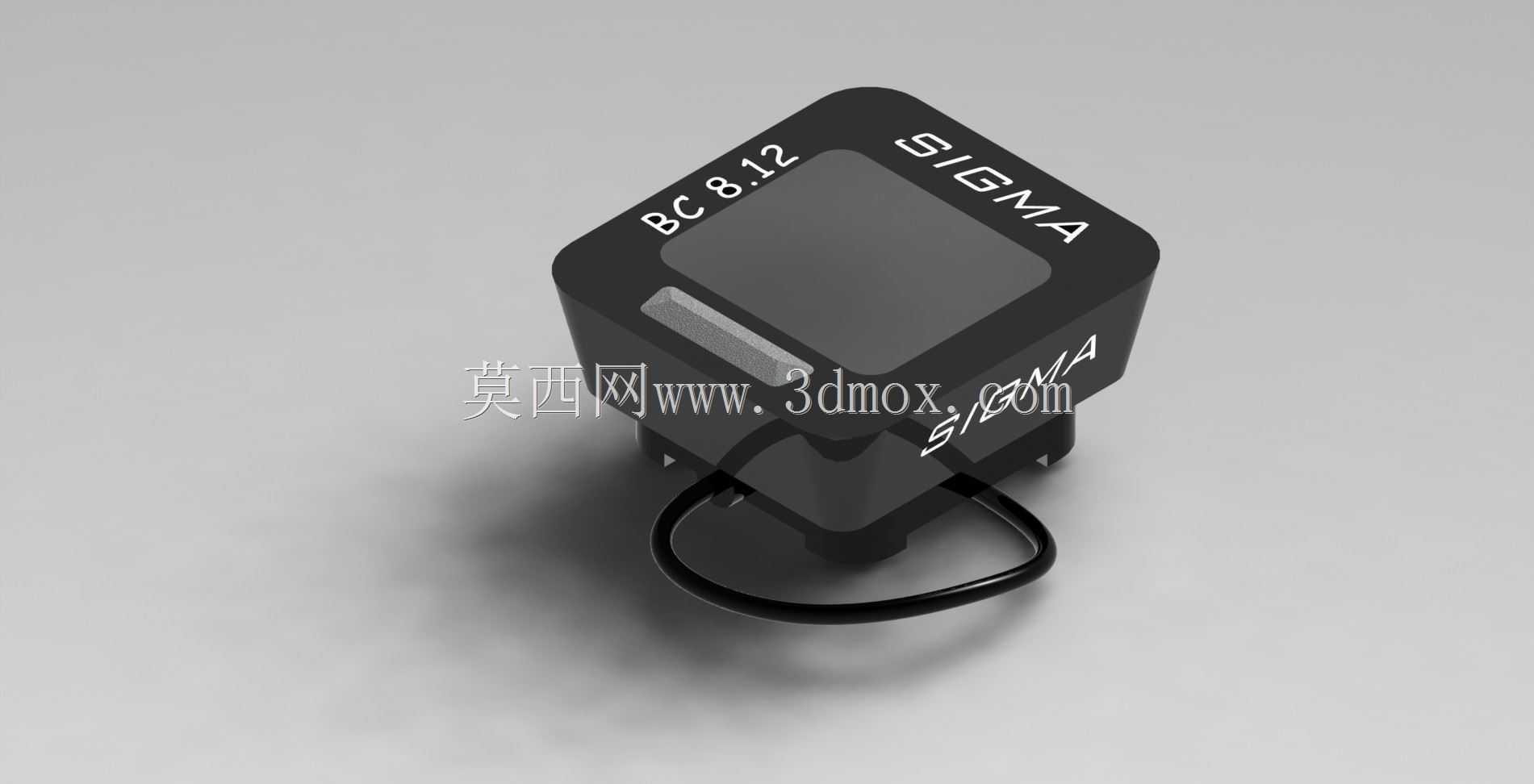

　　日常骑行训练、通勤代步场景里，车载计数测速装置是骑手获取运动数据的核心载体，这款西格玛BC8.12码表的三维结构设计，完全围绕户外骑行的实际使用需求展开。从安装边界来看，这款码表的主体采用近似立方体的圆角造型，整体外轮廓尺寸控制在35mm见方左右，厚度不超过18mm，安装在车把位置时不会占用过多把横空间，既不会和刹把、变速指拨产生安装干涉，也不会在骑行过程中剐蹭骑手的骑行服或者手部。主体底部预留的扎带安装槽做了圆弧过渡处理，适配直径22mm到32mm的常规自行车把横，不管是公路车的弯把、山地车的直把还是城市通勤车的燕把，都能通过配套的橡胶圈和扎带完成牢固固定，安装后主体和把横的贴合面做了微弧处理，和圆形把管的曲面匹配度更高，长期在颠簸路面骑行也不会出现松动偏转的情况。

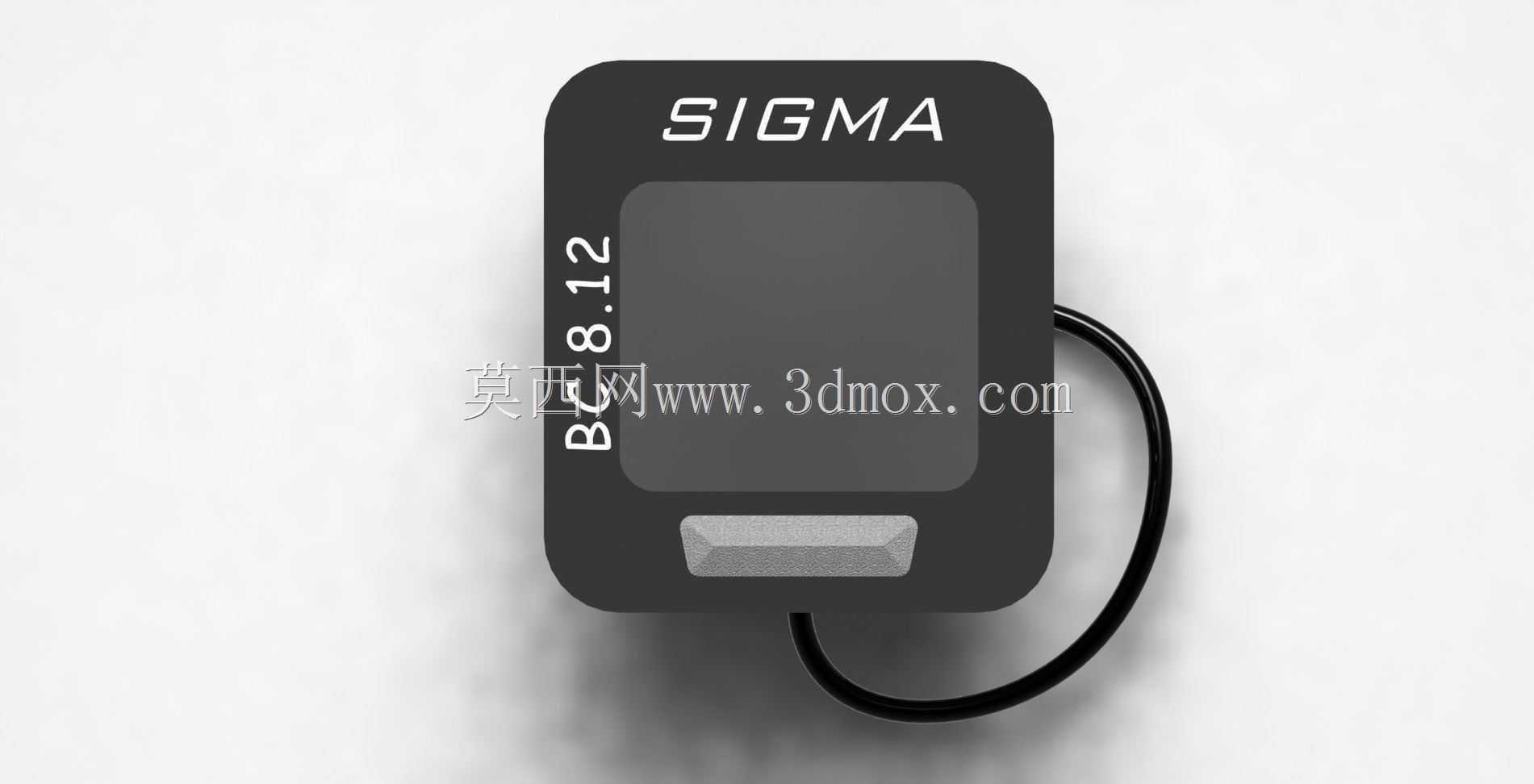

　　功能布局上，这款码表的正面设置了整块显示屏区域，屏幕周边的壳体做了1.2mm的凸起边框，一方面是在发生摔车、剐蹭时能优先承接冲击力，保护屏幕表面不被硬物刮花，另一方面凸起的边框也能在雨天骑行时引导雨水从边框两侧流走，避免雨水在屏幕表面形成水膜影响数据读取。屏幕下方的单按键做了内凹式设计，按键表面的防滑纹理适配戴骑行手套时的按压操作，按键的触发行程设置在1.5mm，按压力度控制在3N左右，既不会因为路面颠簸产生误触发，也不需要骑手摘下手套就能完成功能切换、数据清零等操作。码表侧面的感应触点做了密封式设计，和底座连接时通过橡胶密封圈实现IPX6级别的防水能力，应对日常骑行遇到的中雨、路面溅水完全不会出现内部电路进水的问题。

　　设计思路层面，这款码表没有采用多余的异形结构，整体壳体采用上下扣合的装配方式，扣合位置的止口做了0.8mm的重叠量，既方便生产过程中的快速装配，也能提升壳体的整体结构强度，在1米高度自由跌落至水泥地面的工况下，扣合位置不会出现松脱开裂。底部延伸出的感应线出线位置做了应力释放结构，线缆和壳体连接的位置设置了10mm长的软胶护套，骑行过程中反复转动车把时，线缆弯折位置的应力会被软胶护套分散，避免线缆根部因为反复弯折出现线芯断裂的问题。配套的感应磁头安装结构做了通用化设计，辐条卡爪的调节范围适配1.8mm到2.5mm直径的常规自行车辐条，不需要额外定制配件就能完成安装，磁头和感应器的对位公差控制在5mm以内，安装时不需要反复调整位置就能保证信号识别稳定，骑行过程中轮圈转动时磁头经过感应器的信号识别率能达到100%，不会出现速度数据跳变、漏记的情况。

　　从实际使用的场景适配来看，这款码表的整体重量控制在28g左右，安装在车把上不会额外增加车头的负重，也不会影响车把的转向平衡。壳体表面采用哑光磨砂的处理工艺，晴天骑行时不会因为阳光反射产生眩光，骑手在骑行过程中稍微低头就能清晰读取屏幕上的速度、里程、骑行时间等数据，不需要刻意调整视角。电池仓设置在码表的背面，采用旋盖式设计，更换纽扣电池时不需要借助额外工具，徒手就能旋开仓盖，仓盖内部的防水胶圈和壳体紧密贴合，更换电池后只要旋紧仓盖就能保证防水性能不会衰减。底座的快拆结构做了卡扣式设计，骑手停车后可以单手按下卡扣把码表主体取下，避免停放时码表被盗，重新安装时只要对准卡槽推入就能自动锁止，不需要重新对位调整，安装后不会出现松旷晃动的问题。

　　结构细节上，码表内部的电路板安装柱做了十字筋位加强，壳体受到冲击时，安装柱的筋位能分散冲击力，避免电路板受挤压出现元器件脱焊的问题。显示屏和壳体之间的缓冲泡棉厚度设置为0.5mm，既能填充装配间隙，也能在受到震动时吸收冲击力，保护屏幕不会因为剧烈震动出现碎裂、显示异常的问题。感应线的内部线芯采用多股铜丝绞合的结构，外部包裹PVC绝缘层，整体耐弯折次数超过1万次，完全覆盖自行车全生命周期的使用需求，不需要因为线缆断裂更换整个码表。
