参数化波浪形金属弹性电晕支架结构

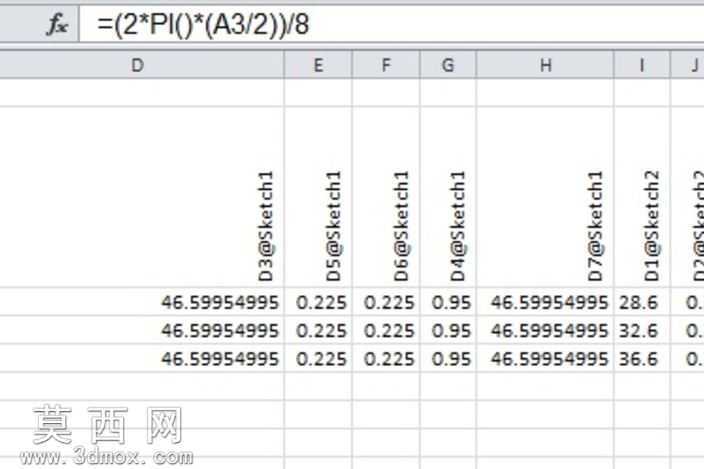

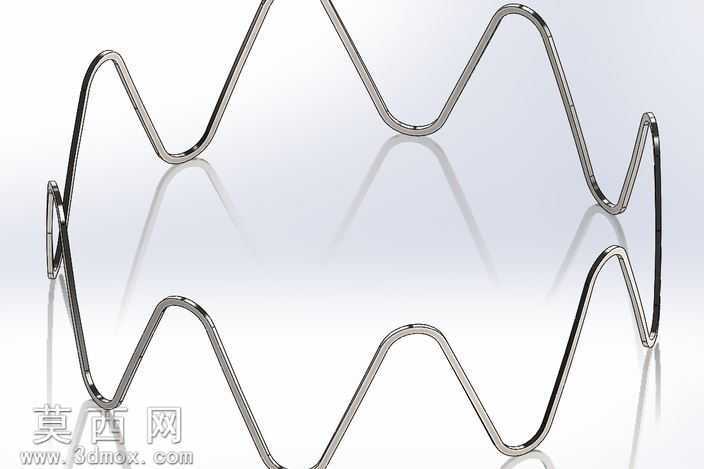

该作品为参数化设计的波浪形金属弹性电晕支架，建模过程依托三维设计软件的自动执行功能与设计表功能完成，重点验证参数化驱动在弹性金属构件建模中的实用性。建模初期先梳理支架的核心功能需求，明确其依靠金属线材弯折形成的连续波浪结构实现弹性支撑的核心作用，确定以连续平滑的波浪弯折为基础造型，线材直径作为核心驱动参数，预设28mm、32mm、36mm三档不同直径规格，通过设计表关联参数与模型特征，实现修改参数即可自动生成对应规格支架模型的效果，无需重复手动调整弯折路径。建模过程中先绘制单组波浪形的弯折路径草图，约束各段圆弧的曲率、弯折角度与直线段长度，保证波浪形态的均匀对称，再通过扫描特征沿路径生成等直径的金属线材实体，对各弯折处的圆角做平滑过渡处理，避免应力集中问题，还原金属线材弯折加工的真实工艺特征。材质设置上选用亮面镀铬金属材质，调整反射参数模拟不锈钢金属的高反光质感，渲染时搭建纯白柔光环境，添加柔和的环境反射效果，清晰呈现金属线材的光滑表面与连续波浪的立体结构，突出支架的弹性形态特征。结构设计上采用上下对称的双组波浪弯折布局，两端设置闭合的环形限位结构，保证支架受力时可通过波浪形结构的形变产生均匀弹性，同时维持整体形态的稳定性，避免受力偏移。参数化设计过程中配套制作参数计算公式表格，将线材直径、波浪节距、弯折半径、整体跨度等尺寸做关联约束，所有参数化维度均可通过公式自动计算，修改任意核心参数即可同步更新整体模型尺寸，大幅提升同系列不同规格支架的建模效率，也为后续的结构受力仿真、加工参数调整提供了可快速迭代的模型基础，整个建模过程规避了手动调整特征的繁琐操作，验证了参数化自动建模在小型弹性金属构件设计中的应用价值。
