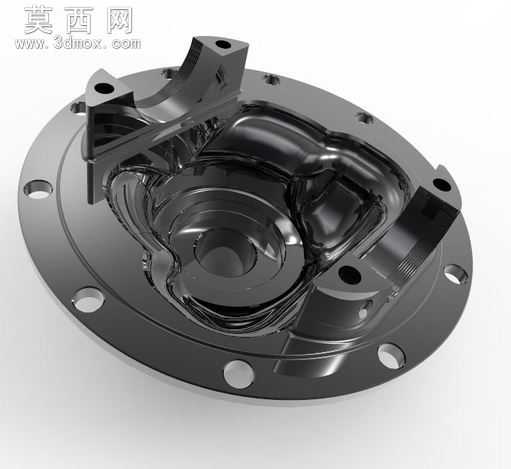

汽车传动用齿轮差速器壳体组件结构

本作品为齿轮差速器组件的三维建模成果，建模过程严格遵循机械传动部件的实际设计规范，首先通过草图绘制确定差速器壳体的圆形基准轮廓，精准定位法兰盘上各个安装孔的圆心位置、孔径参数与分布角度，确保后续装配环节中壳体与周边传动部件的对接精度。建模阶段采用实体拉伸、旋转切除、布尔运算等特征操作，逐步构建出差速器壳体的内腔曲面、外部安装支耳、轴承配合位等核心结构，针对壳体内部用于容纳行星齿轮、半轴齿轮的异形型腔，通过曲面放样、加厚缝合的方式完成建模，保证型腔内壁的曲面顺滑度，避免出现应力集中的尖锐棱角。材质设置环节，为差速器组件赋予高强度合金钢材质，调整金属材质的反射率、粗糙度与环境光遮蔽参数，还原铸钢零件经机加工后的金属质感，对安装配合面、轴承位等精加工区域单独设置材质参数，区分粗加工铸造面与精加工面的视觉差异。渲染阶段采用工作室级光照环境，添加多组辅助光源突出壳体的曲面结构与金属光泽，通过调整渲染采样参数消除画面噪点，清晰展现差速器组件的每一处结构细节，包括法兰盘上的螺栓过孔、定位销孔、壳体加强筋的过渡圆角、内部齿轮安装槽的卡位结构。设计过程中充分考虑差速器的实际工作工况，在壳体支耳与主体连接位置设置合理的加强筋结构，通过有限元分析思路优化筋条的厚度与走向，保证组件在承受扭矩冲击时的结构强度，同时控制整体壁厚均匀，避免铸造过程中出现缩孔、冷隔等工艺缺陷。模型的各部分结构均按照可装配要求进行参数化建模，所有配合尺寸预留合理的公差间隙，既满足三维展示的视觉效果，也可用于后续的虚拟装配验证、运动仿真分析，直观呈现差速器在传动系统中实现两侧输出轴差速转动的结构基础，完整还原差速器组件从外部安装结构到内部容纳空间的全部设计细节。
