A类-亚微米管放大器

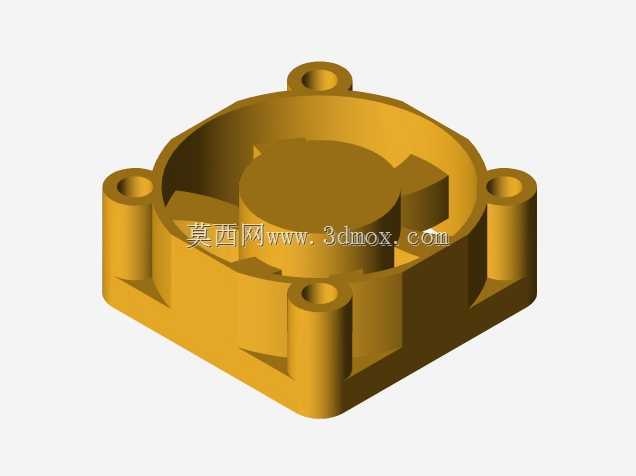

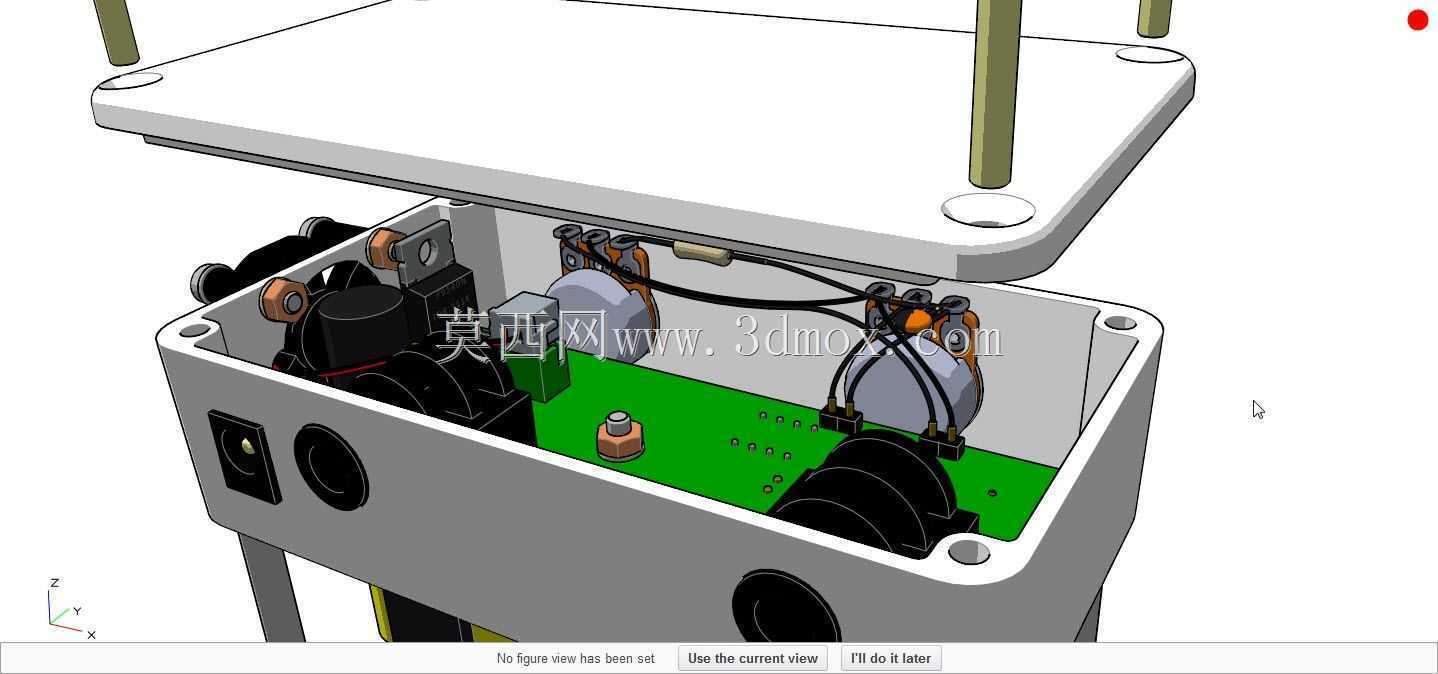

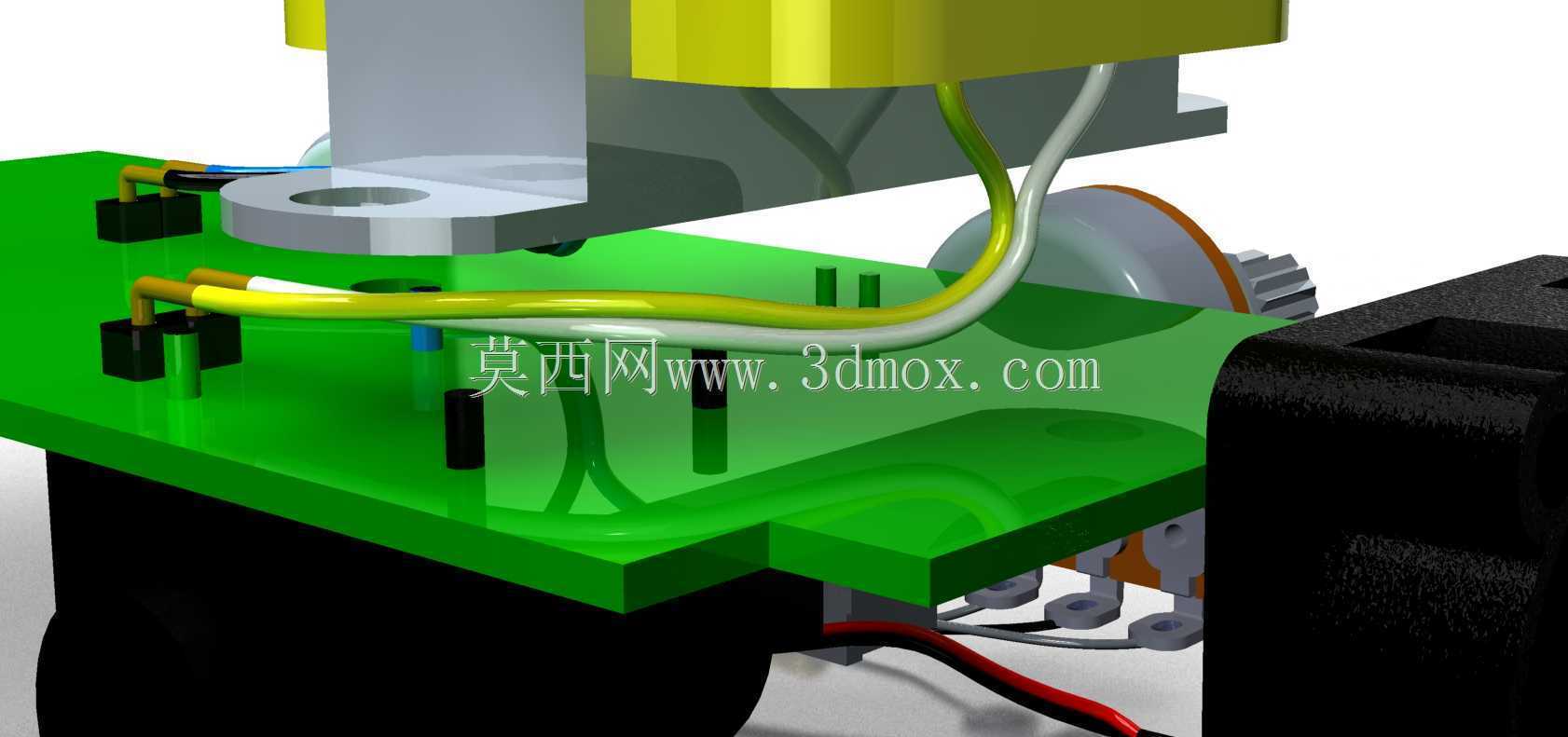

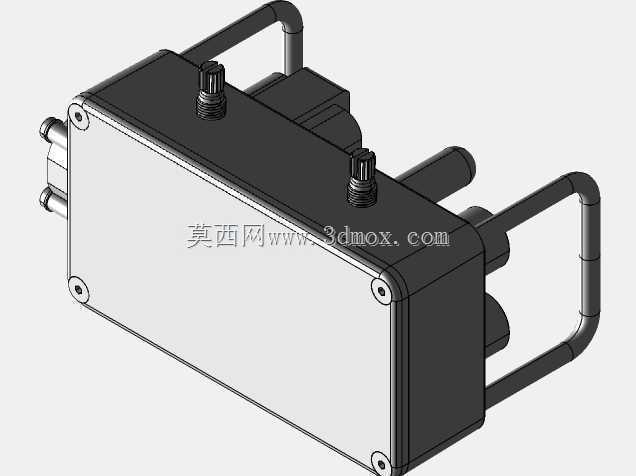

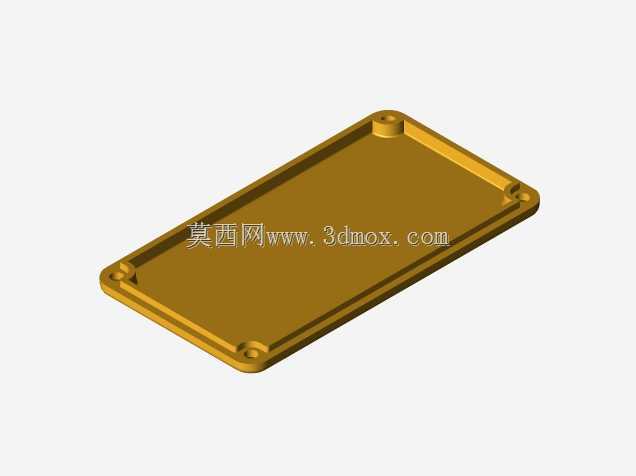

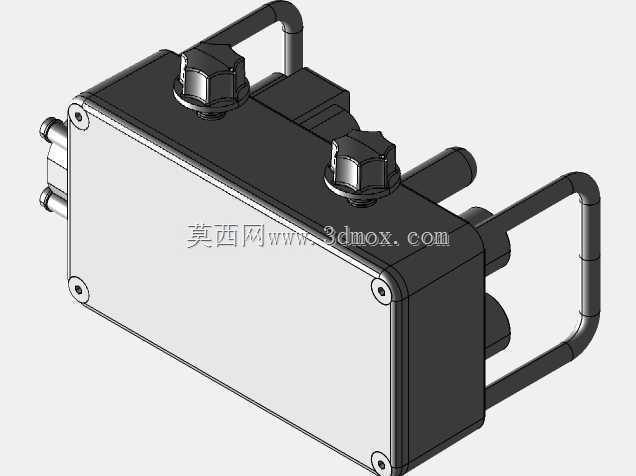

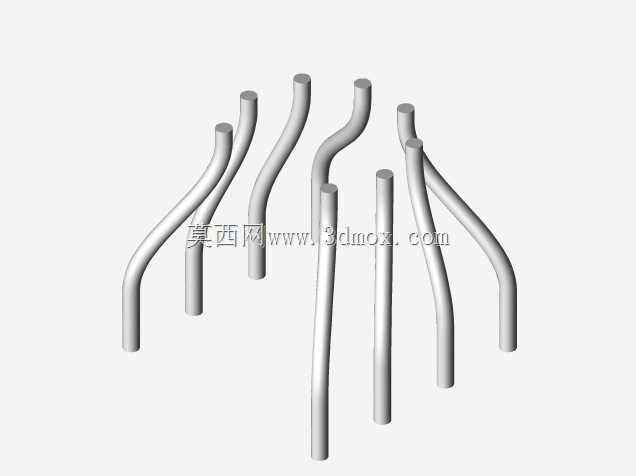

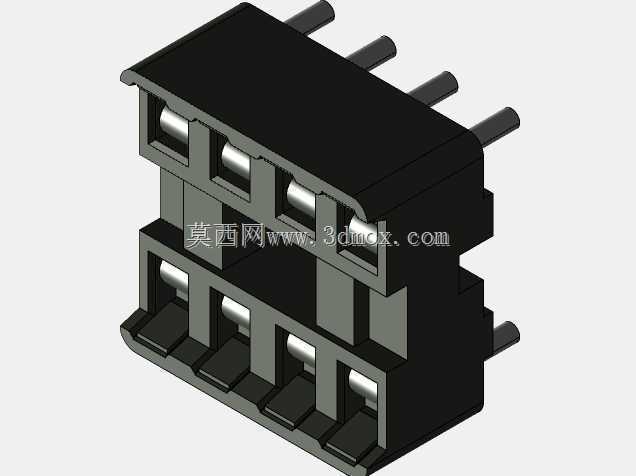

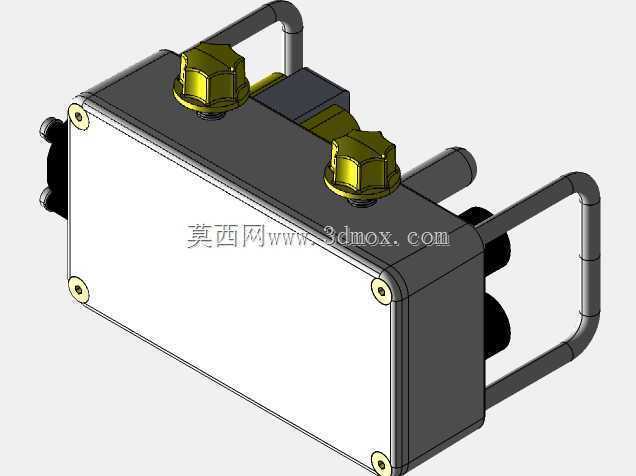

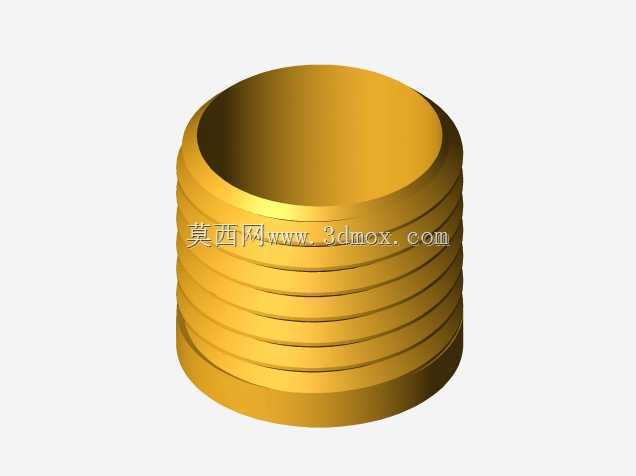

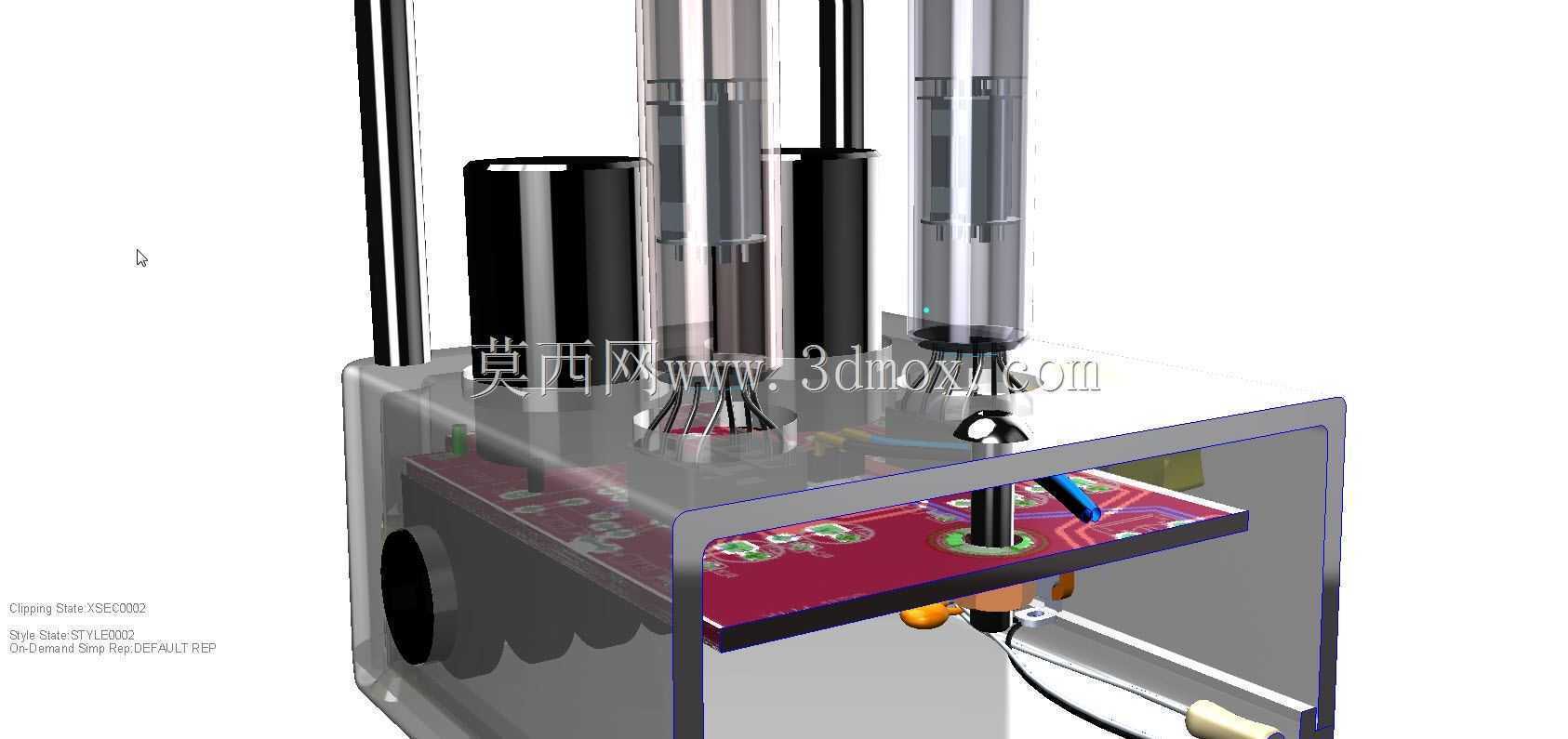

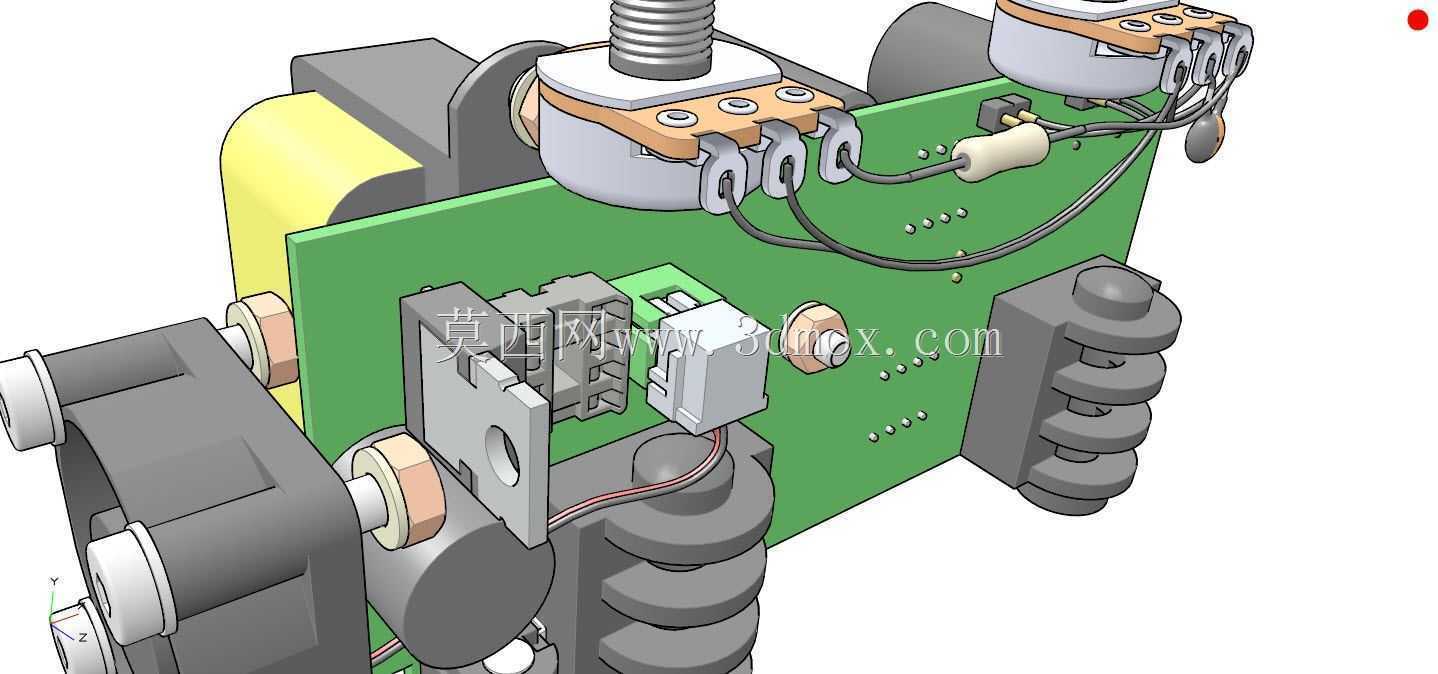

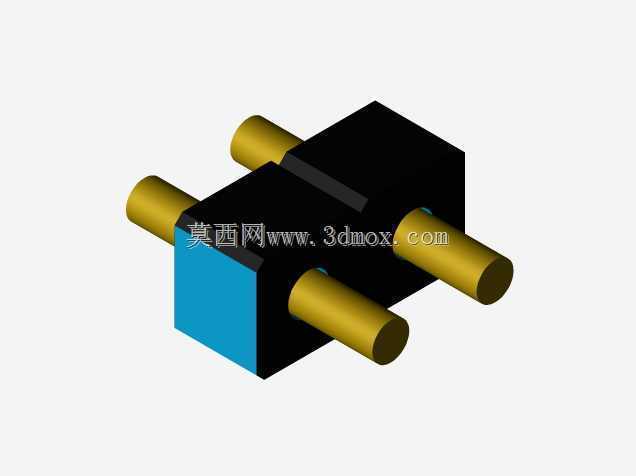

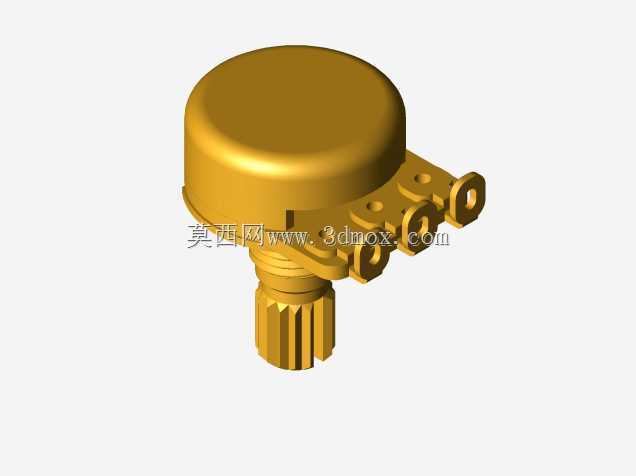

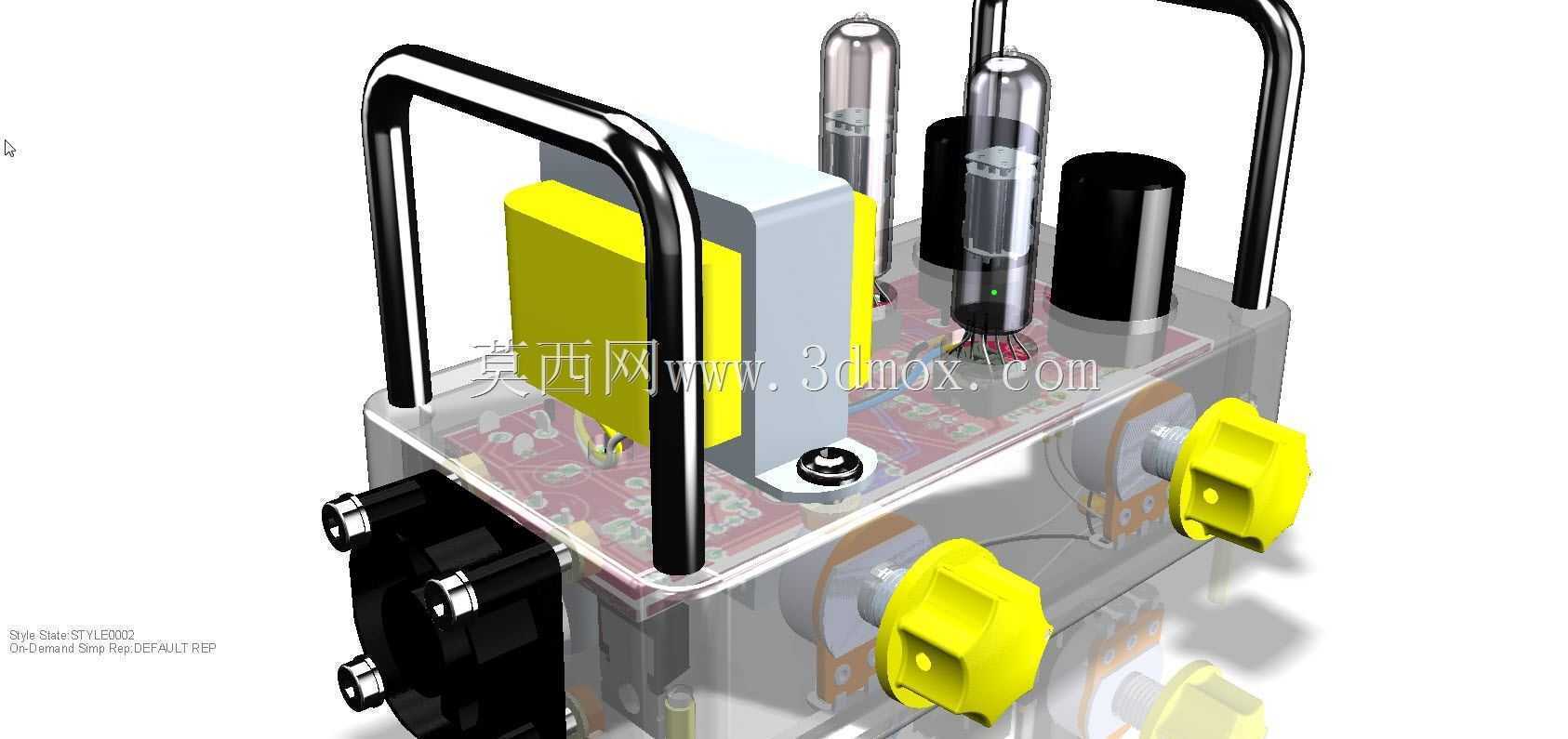

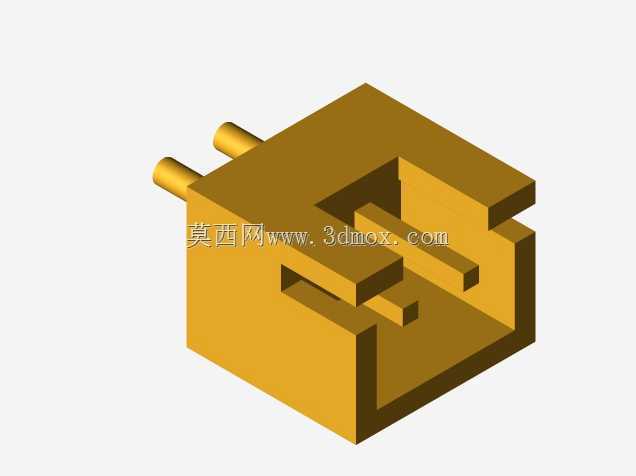

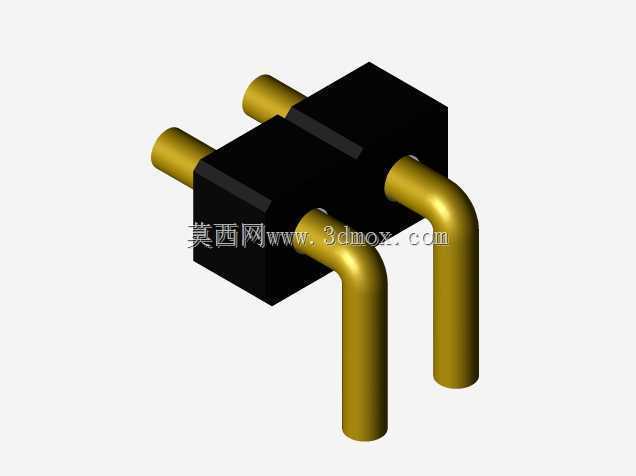

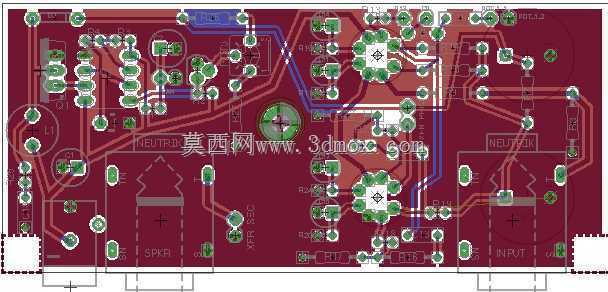

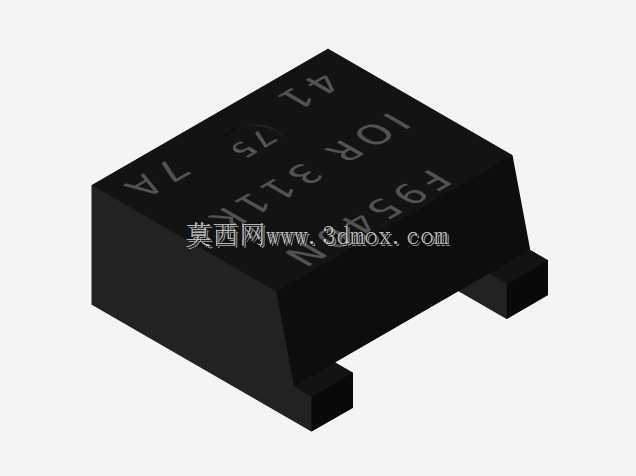

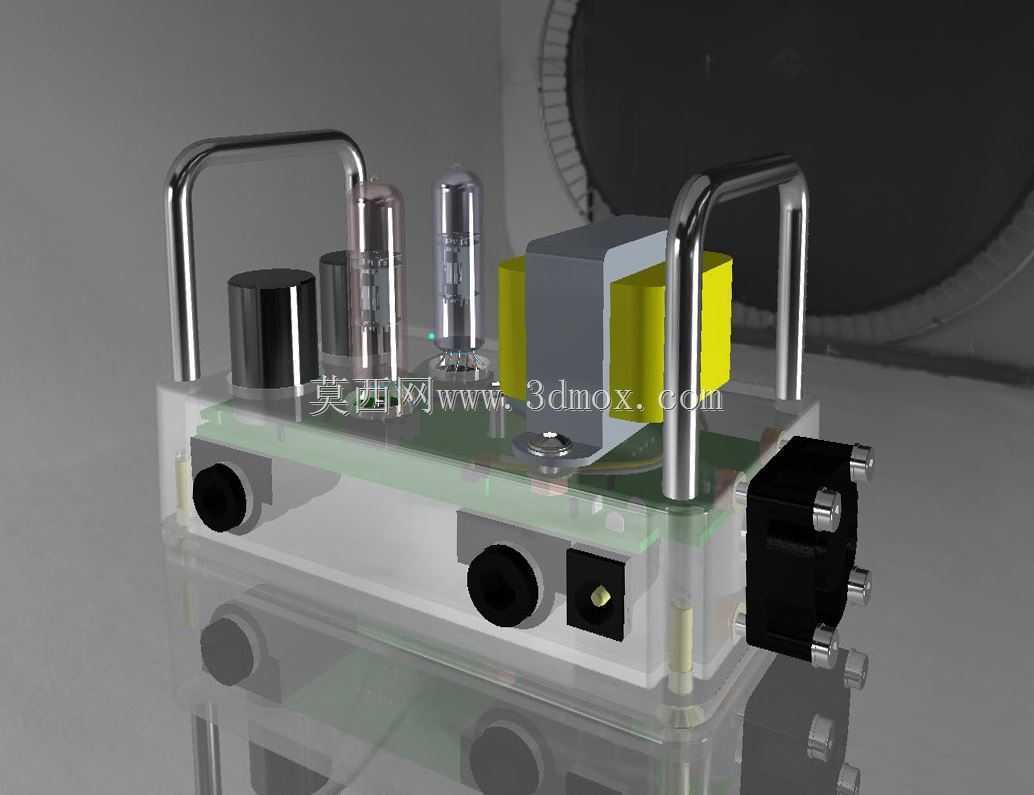

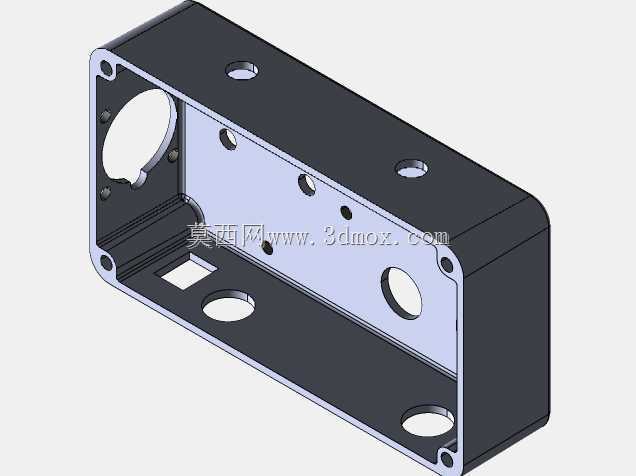

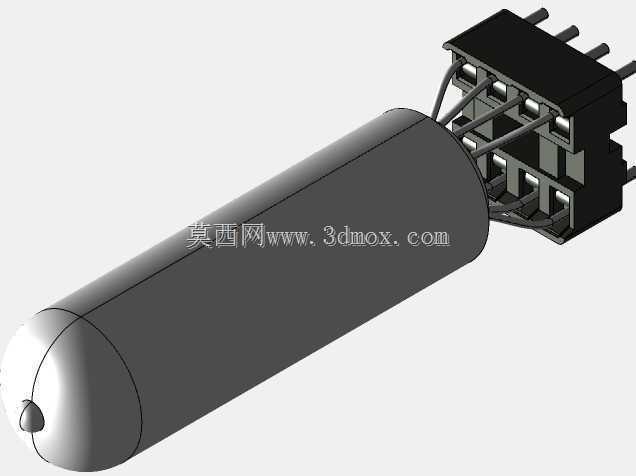

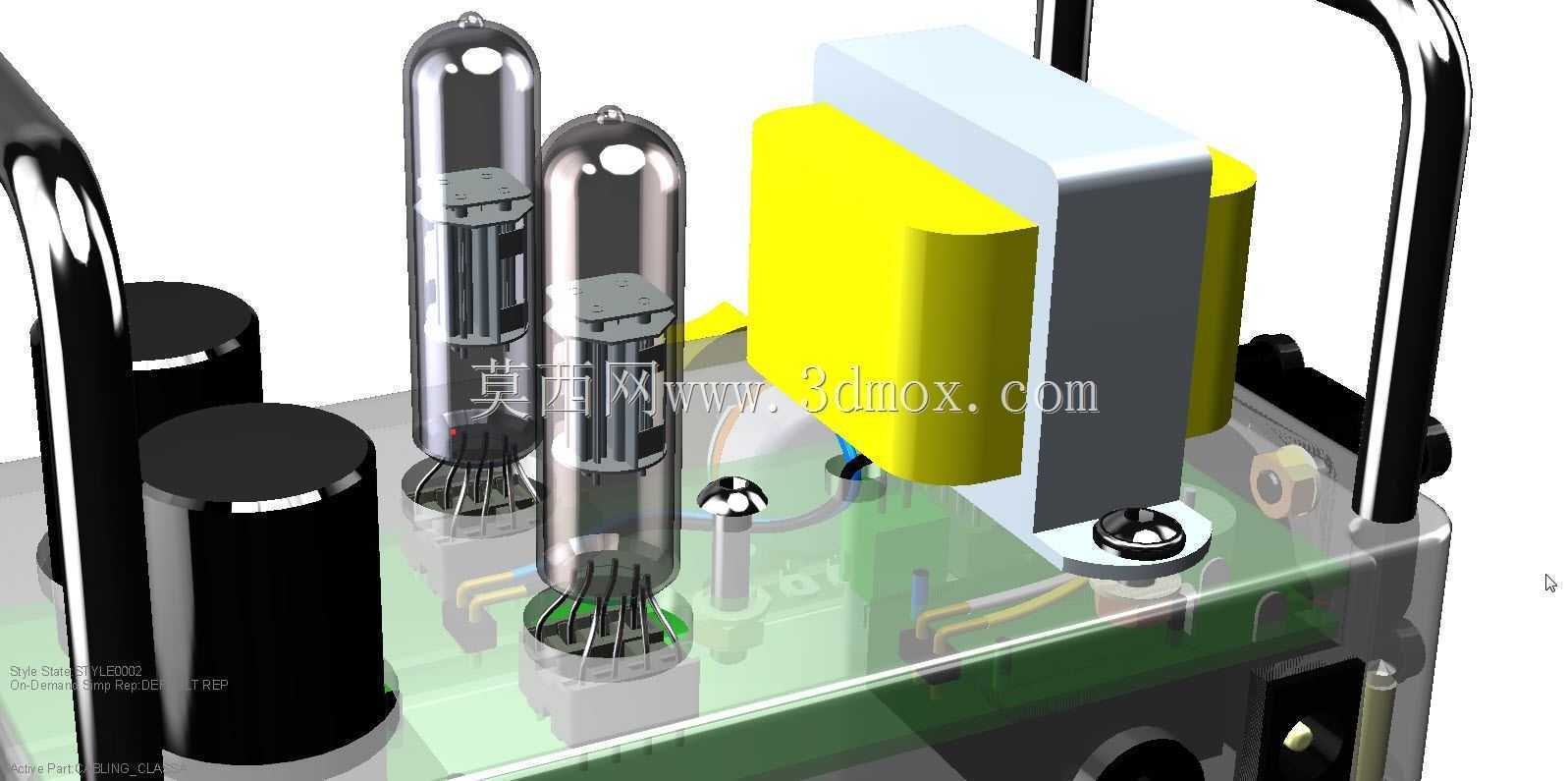

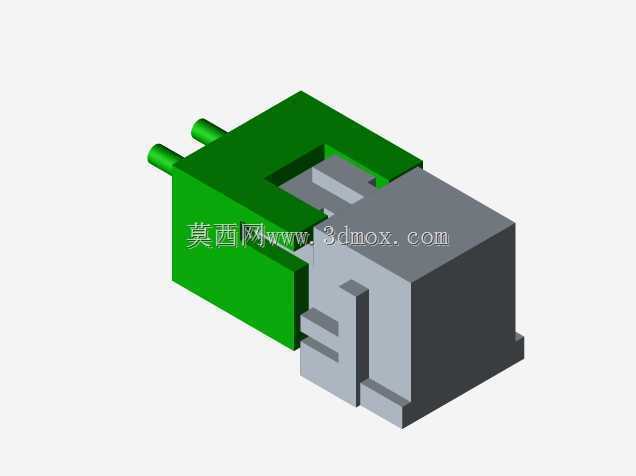

这是一个小小的全管吉他放大器。这个设计在网络上随处可见，但我将其重新包装，以适应哈蒙德1590B住宅。输出变压器是哈蒙德125A（3瓦，挡泥板混响更换）。在升压模式下，通过开关模式电路为电子管供电。它将12伏直流电输入提高到约170伏直流电。这两个管都是6021双三极管。共有3个增益级（前3个三极管），而最后一个三极管采用单端拓扑结构，偏置为1W。这对于练习甚至录音来说都是非常（令人惊讶的）响亮的。它可以驱动8欧姆的扬声器负载（试试Marshall 4 x 12，它真的很酷，放大器的大小和失真踏板一样！）它非常脆，确实没有一个干净的设置，但有趣的是在增益谱的另一端。最后注意：这只是我在PTC Creo中做的主要封装工作，以便正确确定所有部件的尺寸，并为外壳制作钻孔模板。我在Eagle做了电路设计，并在OSHPark.com制作了电路板。我将很快用最终编辑和渲染来更新它
