轻量化航空发动机支撑连接支架结构

　　在航空动力总成的装配体系中，这类支架承担着发动机本体与机身安装节之间的载荷传递核心作用，日常运行中需要持续承受发动机工作产生的交变振动、推力载荷以及飞行工况下的惯性过载，对结构的刚度、疲劳寿命都有极高要求。不同于传统铸钢支架的实心冗余结构，该构件采用了拓扑优化后的镂空构型，在保证关键安装位强度的前提下，将非承载区域的材料尽可能去除，整体减重幅度达到六成以上，这对于航空装备而言，每一克重量的降低都能直接转化为燃油效率的提升与有效载荷的增加。

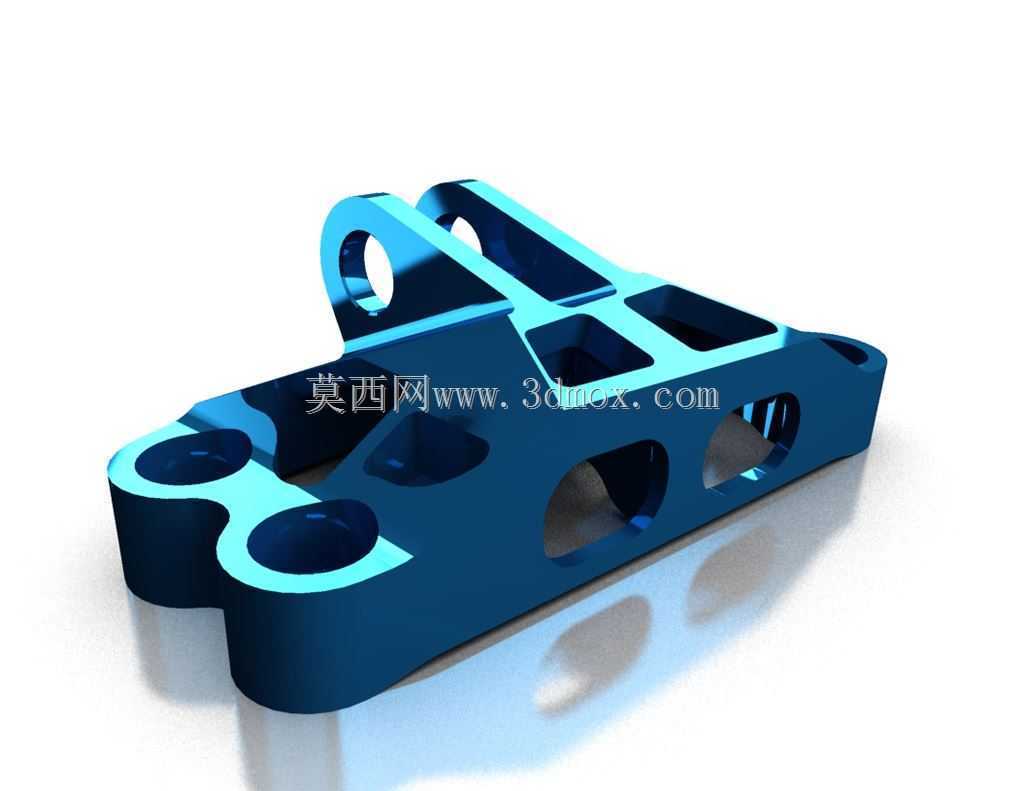

　　从结构细节来看，支架两端分布的同轴安装孔是核心的载荷输入输出点位，孔位周边做了加厚的环形加强筋设计，避免螺栓预紧力造成的局部应力集中，同时孔位的形位公差要求严格，需要保证装配后配合面的贴合度达到百分之八十五以上，防止长期振动下出现连接松动。中部的镂空腔体并非随意挖除，而是通过有限元仿真迭代后确定的传力路径走向，所有保留的筋条都沿着主应力迹线分布，让载荷能够顺畅地从发动机安装端传递到机身连接端，不会出现应力突变的薄弱区域。

　　设计过程中首先需要明确安装边界条件：支架一侧的双孔位对应发动机机匣上的安装凸台，孔距、孔径都需要和原有安装接口完全匹配，不能改动原有动力总成的安装尺寸，避免影响整机的装配兼容性；另一侧的单孔位对应机身主承力框的连接接头，安装面的平面度要求控制在0.05mm以内，保证连接后不会出现附加安装应力。整体结构的外轮廓需要避让周边的管路、线缆敷设空间，不能和发动机外部的附件、燃油管路、传感线路产生干涉，因此在拓扑优化的迭代过程中，提前将周边部件的包络空间设置为非设计区域，确保最终生成的结构完全在可用安装空间内。

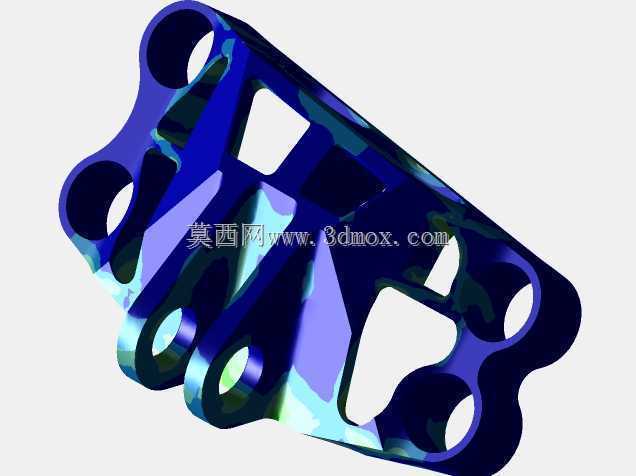

　　针对线性四面体单元在网格划分中容易出现的应力奇异问题，在仿真验证阶段需要对安装孔、筋条交接的位置进行网格局部加密，尤其是约束施加的点位，通过耦合节点自由度的方式模拟真实螺栓连接的约束效果，避免因为约束处理不当造成的仿真结果失真。结构的模态分析也是必不可少的环节，需要保证支架的一阶固有频率避开发动机怠速及常用工况下的振动频率区间，防止运行过程中出现共振问题，引发结构疲劳失效。

　　这类支架的加工通常采用选区激光熔融的金属3D打印工艺完成，因此在设计阶段就需要考虑增材制造的工艺约束：所有悬空面的倾斜角度不能小于45度，避免打印过程中需要添加大量支撑，增加后处理难度；筋条的最小壁厚控制在2mm以上，保证打印过程中结构不会出现变形；所有边角位置都做了R2以上的圆角过渡，既可以减少打印过程中的应力集中，也能避免后续使用中出现应力开裂的问题。打印完成后还需要进行热等静压处理，消除构件内部的打印缺陷，提升材料的疲劳性能，之后再通过五轴加工完成安装孔、配合面的精加工，保证装配尺寸精度。

　　在实际装机测试中，这类优化后的支架不仅重量大幅降低，其刚度表现甚至优于传统的实心铸钢支架，因为传力路径更加合理，在最大推力工况下的最大变形量比原有结构降低了百分之十五，能够更好地保证发动机的安装定位精度，减少因为支架变形造成的动力总成同轴度偏差，延长发动机连接部件的使用寿命。同时镂空的结构也更有利于发动机周边的空气流通，能够辅助带走发动机表面辐射的热量，降低周边附件的工作环境温度，提升整个动力舱的热管理效率。
