四管架构亚微米管AB类音频功率放大器

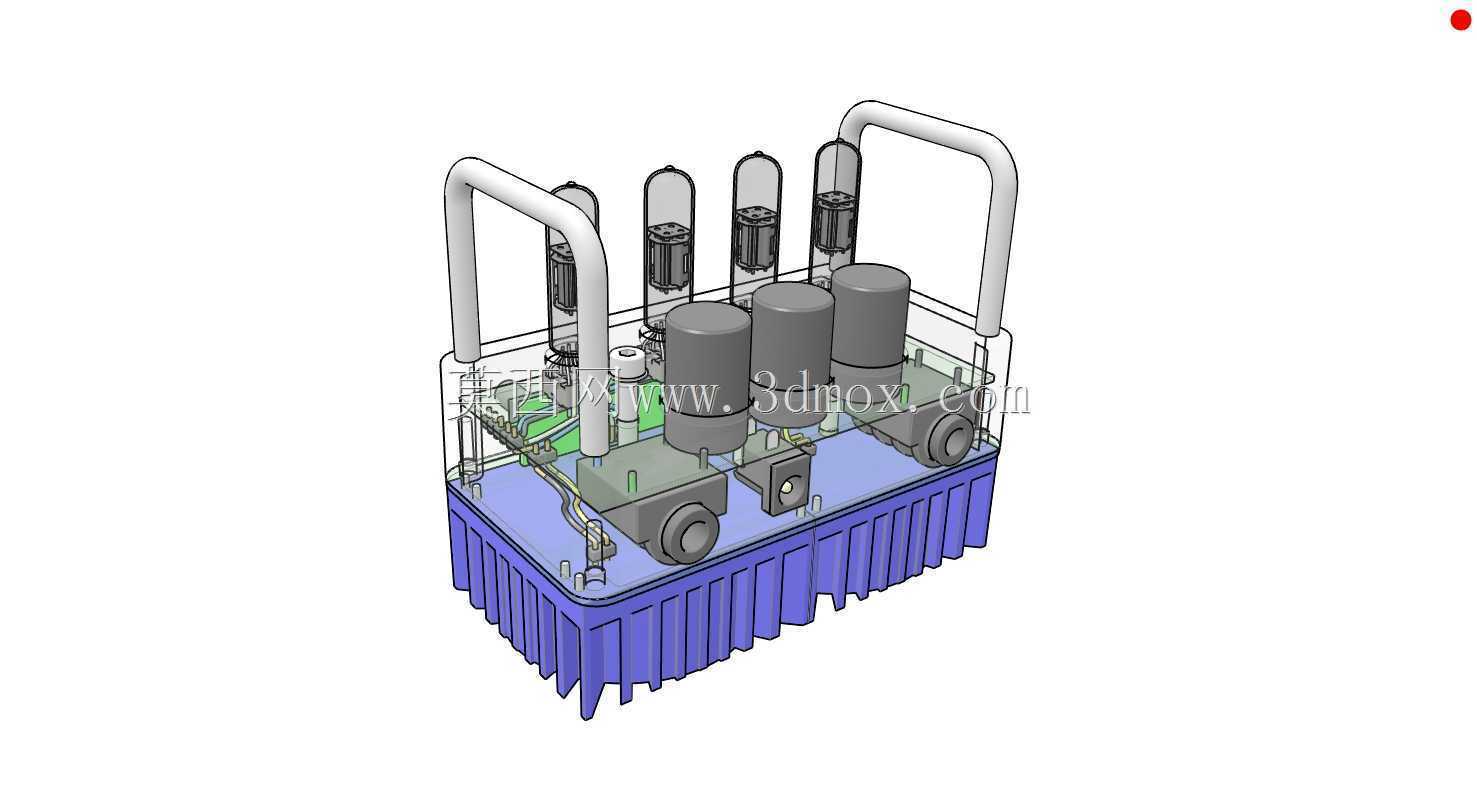

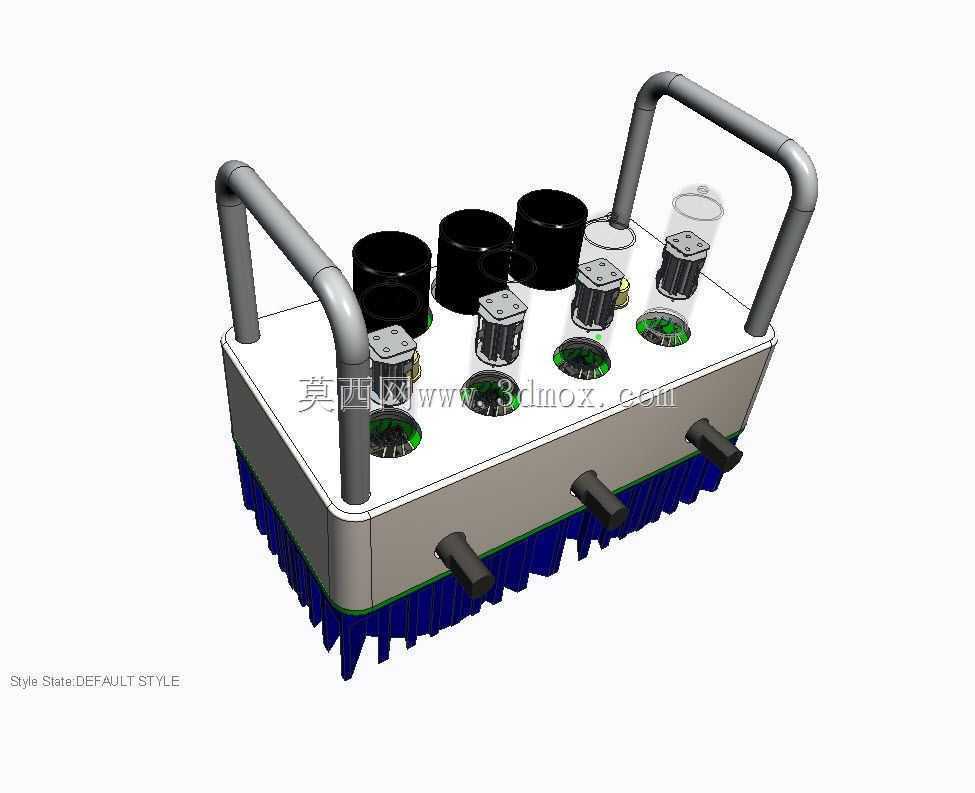

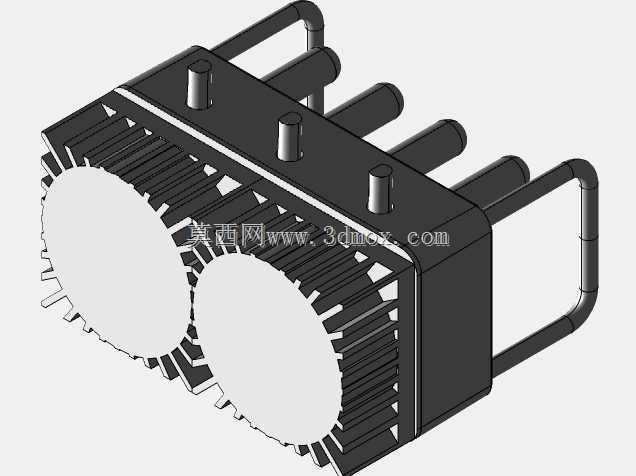

　　这款四管架构的亚微米管音频功率放大装置，核心定位是桌面级小功率音频重放场景，适配8欧姆标称阻抗的桌面扬声器单元，在常规家用听音环境下可提供3瓦左右的连续输出功率，兼顾小音量下的音色解析力与大动态下的驱动能力，适合个人音频工作室、桌面HiFi系统这类对设备体积有严格限制、同时对音质表现有一定要求的使用场景。从结构设计逻辑来看，整机采用分层堆叠的布局思路，底部为一体化冲压成型的散热基座，基座表面做了平行齿状的散热鳍片结构，鳍片高度控制在合理区间，既保证功率器件工作时的热量能通过基座快速传导到空气中，避免长时间工作下器件结温过高导致的性能漂移，也不会因为鳍片过高抬升整机的垂直安装高度，适配桌面摆放的空间边界。基座上方为电路安装层，

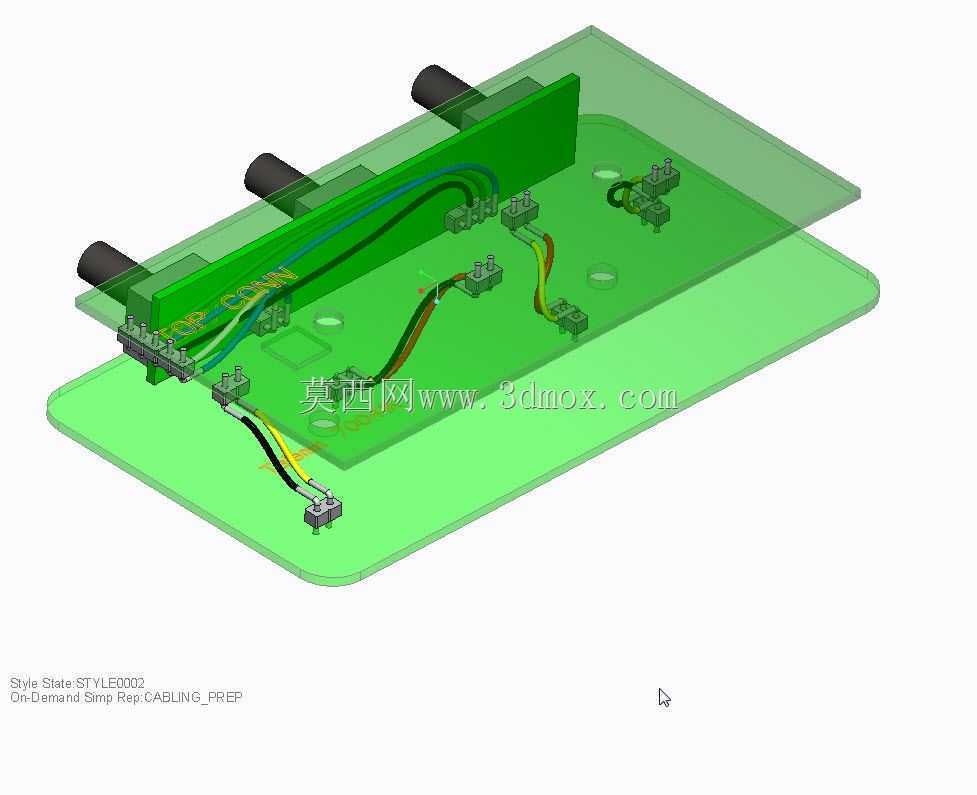

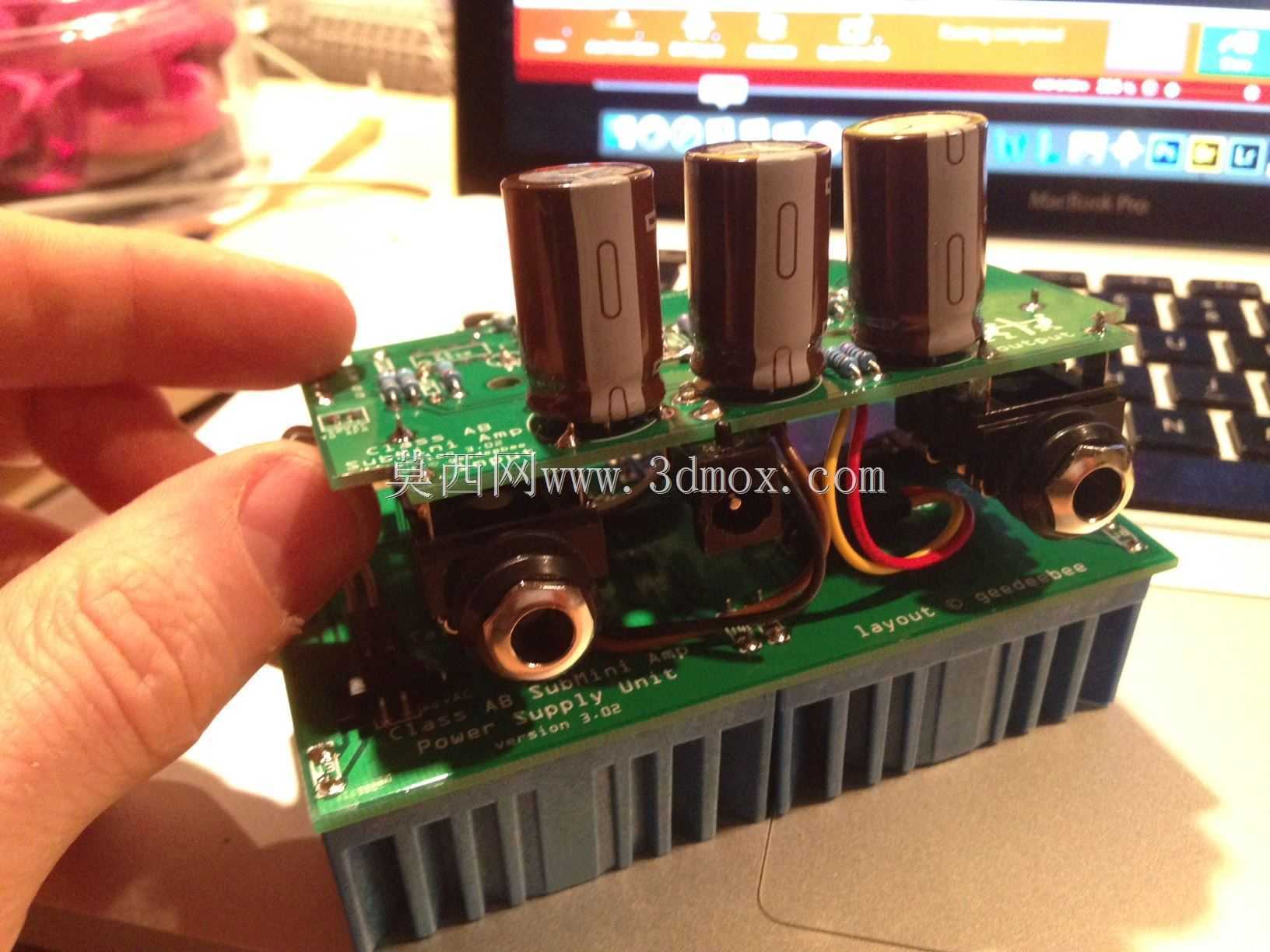

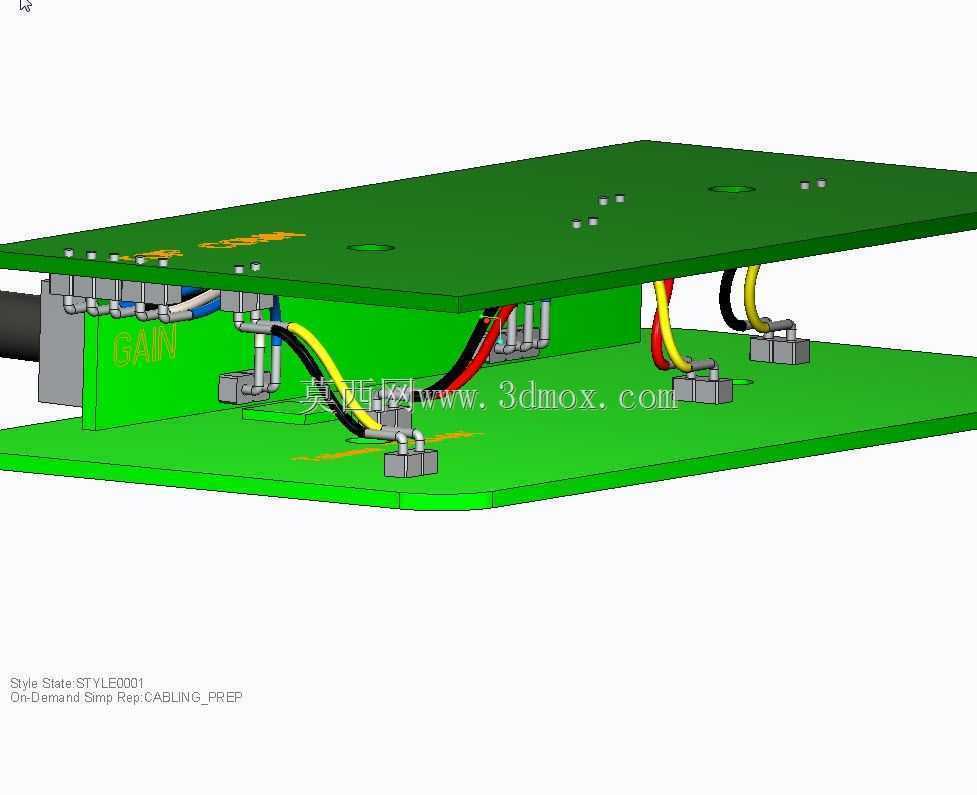

　　所有功率器件、阻容元件、接插件都固定在绝缘安装基板上，其中环形变压器作为整机的核心供电部件，被布置在基板靠近后侧的位置，利用环形变压器漏磁小、转换效率高的特性，减少对前端小信号放大电路的电磁干扰，同时变压器的固定采用环形减震垫加中心螺栓的锁紧方式，避免音频信号重放时变压器的机械振动传递到基板上引发谐振杂音。信号放大链路的设计上，前级采用双三极管组成两级共阴极放大结构，负责对输入的弱音频信号进行电压增益提升，增益调节旋钮布置在机身侧方方便操作的位置，用户可根据输入信号电平、听音环境的声学特性调整增益大小，低增益档位下可获得更高的信号信噪比，还原干净的中高频细节，高增益档位下可提供足够的驱动裕量，适配灵敏度稍低的扬声器单元。

　　推动级采用三极管的一半单元做阴极跟随输出，实现前后级的阻抗匹配，降低信号传输过程中的损耗，另一半单元配置为阴极同步分相器，为后级功率管提供相位相反的对称驱动信号，保证推挽工作状态下的信号对称性，减少偶次谐波失真。后级功率输出采用五极管做推挽拓扑，按照标准推挽电路参数做外围元件匹配，输出端通过环形输出变压器实现与扬声器的阻抗匹配，让功率管的最佳负载阻抗与扬声器标称阻抗精准对应，保证功率传输效率最大化。供电部分的设计同样做了针对性优化，12伏交流输入经过电源变压器升压到120伏左右的交流高压，经过整流桥转换为脉动直流后，通过两颗大容量电解电容组成两级π型滤波电路，滤除直流电压中的纹波成分，为放大电路提供纯净的直流供电，

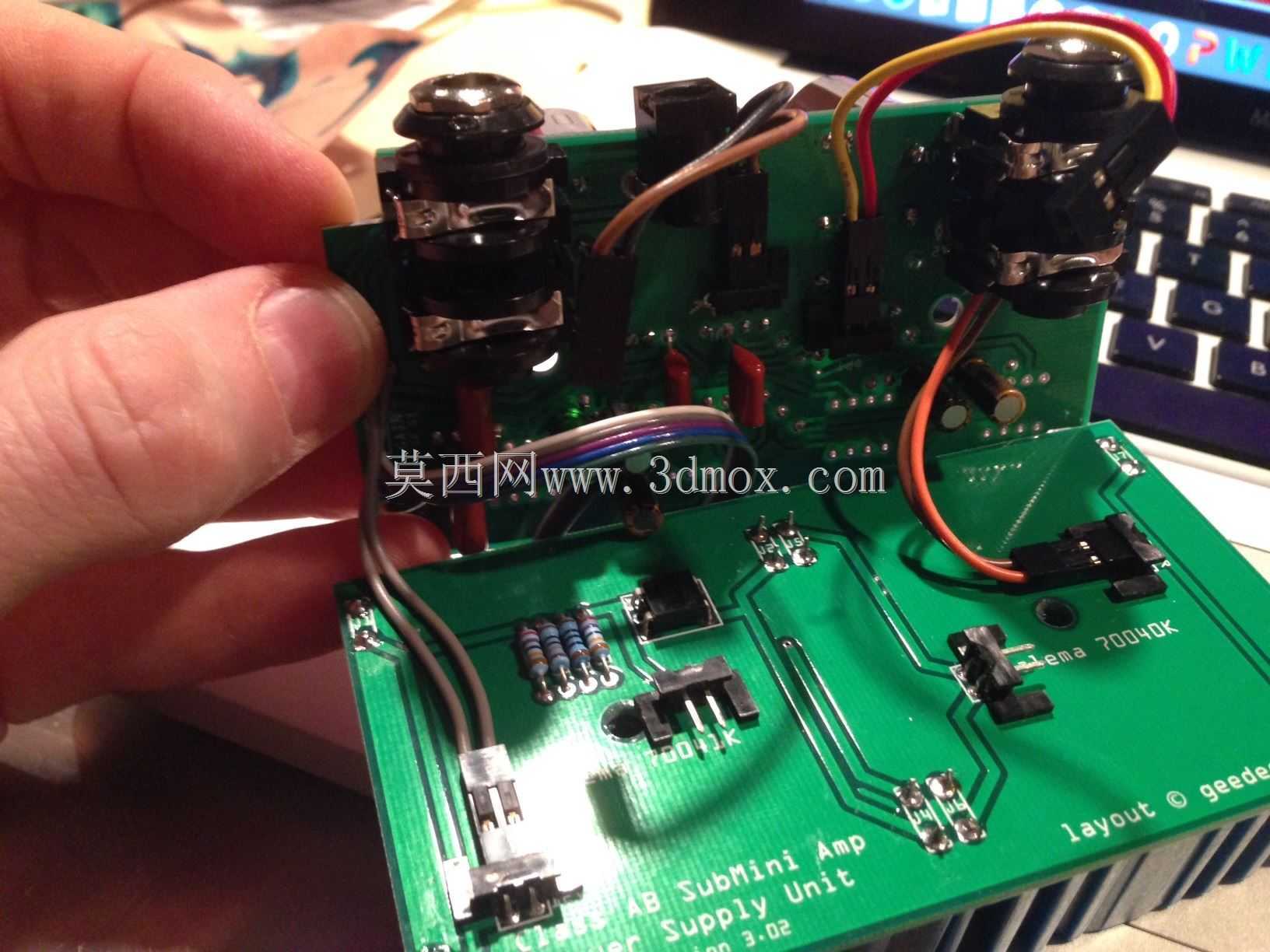

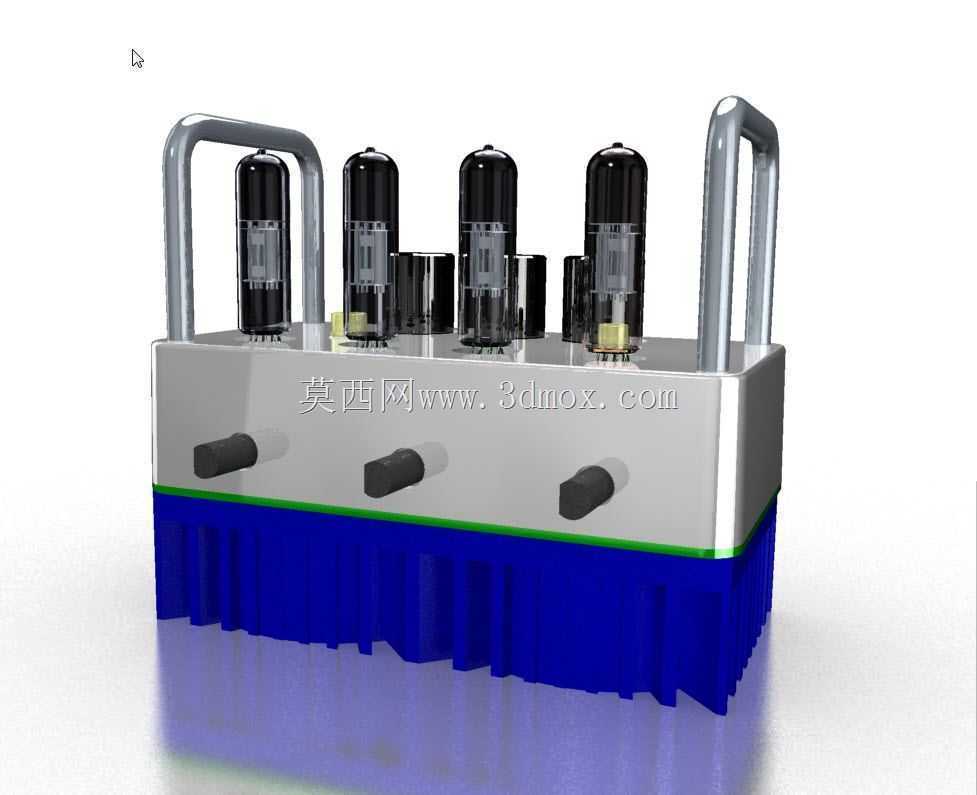

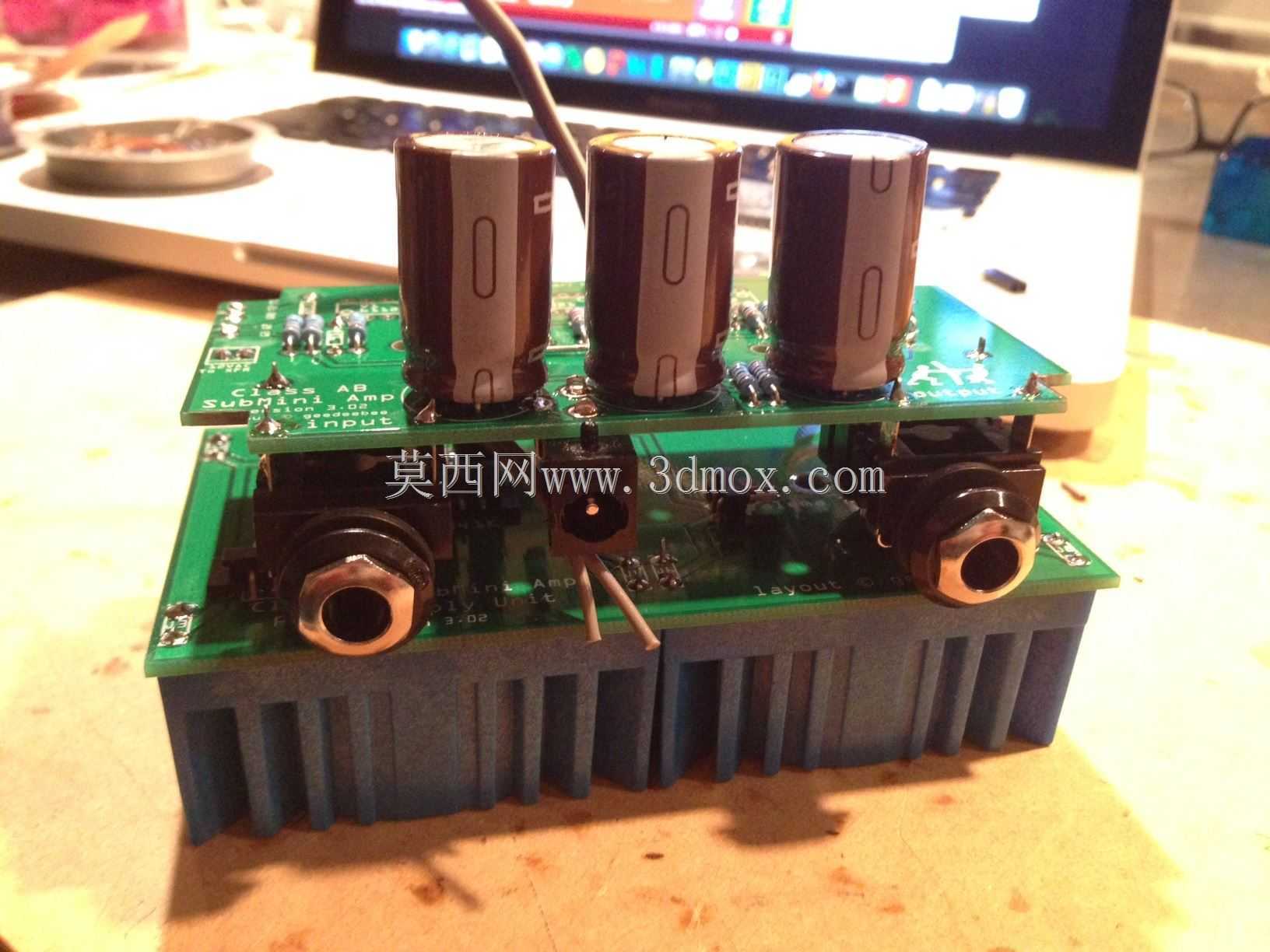

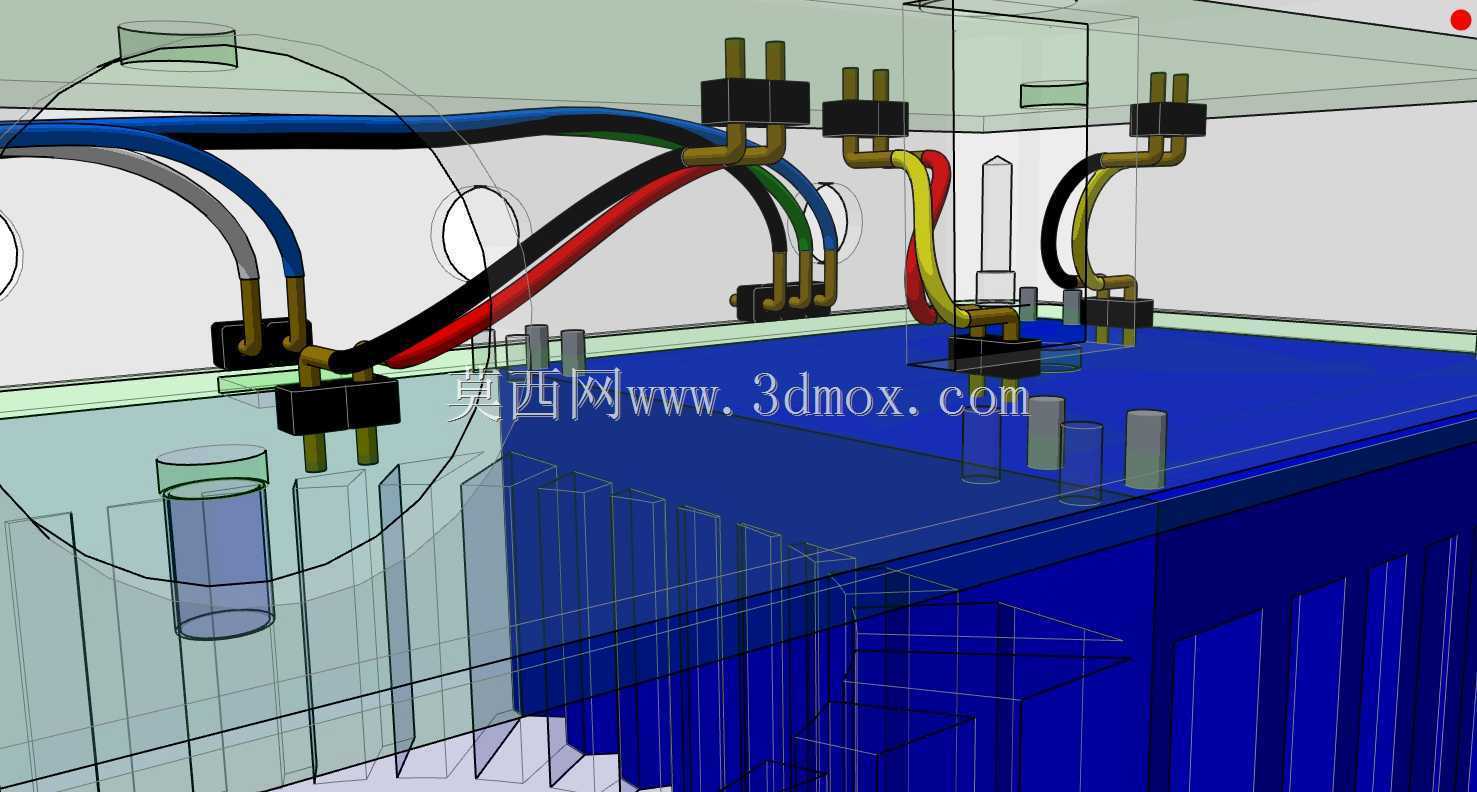

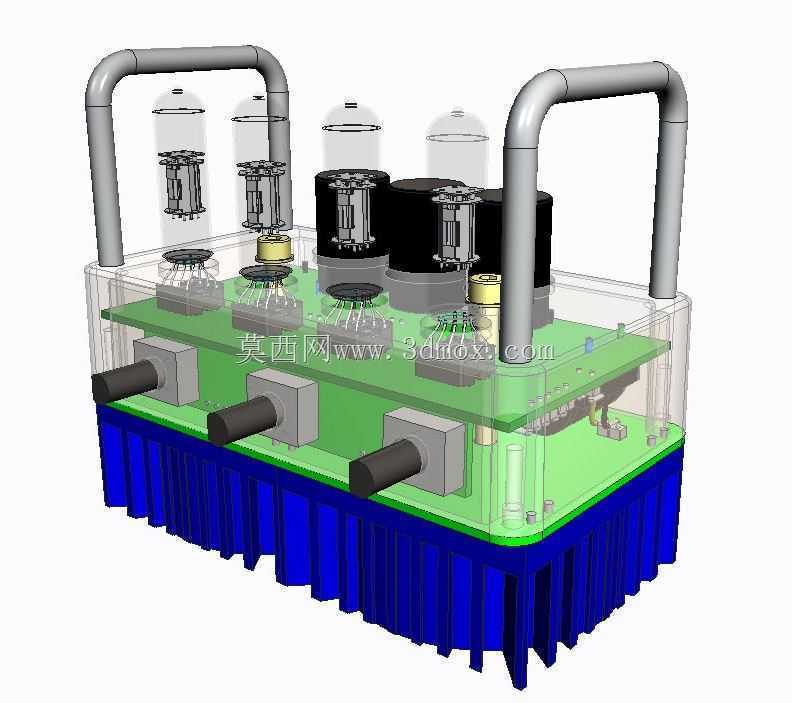

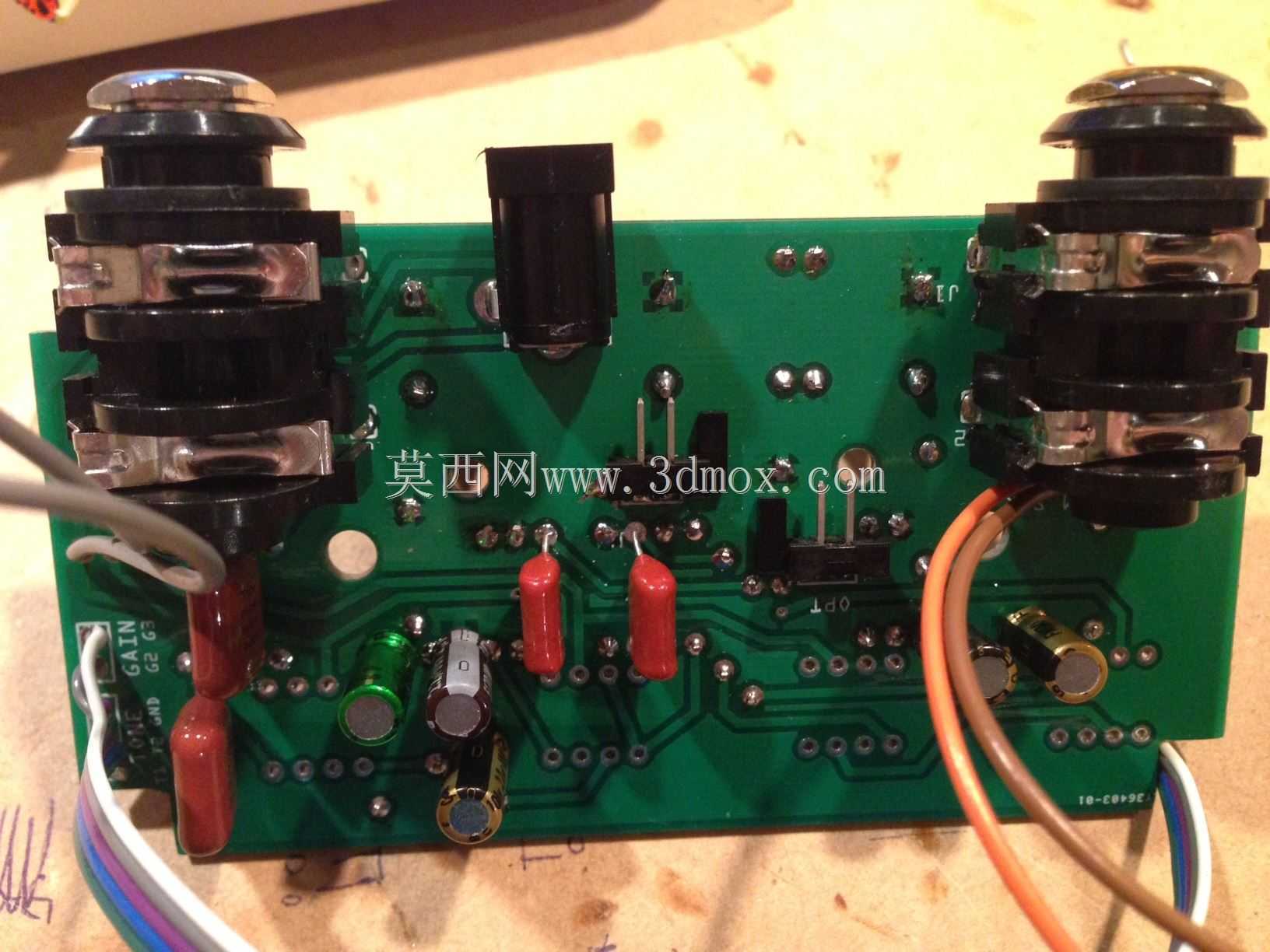

　　避免电源纹波串入信号链路引发的交流底噪。整机的外围结构采用透明防护外罩，既可以直观展示内部的电子管、元件排布，也能避免日常使用中异物触碰高压电路部分引发安全隐患，顶部设置一体化弯折的金属提手，提手做了圆角钝化处理，方便用户短距离移动设备，同时提手的安装位置避开了内部电子管的正上方，防止移动过程中磕碰损坏玻璃材质的电子管。所有信号输入、电源输入、扬声器输出的接插件都布置在机身后侧的安装面上，接插件的引脚与安装基板之间做了绝缘隔离，接线位置预留了足够的操作空间，方便用户进行接线操作，不会因为空间局促导致接线困难或者引脚短路。从安装边界来看，整机的长宽尺寸控制在小型桌面设备的常规范围内，底部散热基座的四个角设置了橡胶减震脚垫，脚垫高度约5毫米，既可以让底部散热鳍片与桌面之间留出足够的空气流通间隙，提升散热效率，也可以避免设备工作时的振动直接传递到桌面引发共振。在元件选型的结构适配方面，所有电子管都采用标准九脚管座固定，管座与基板之间设置减震橡胶圈，减少电子管工作时的微音效应，大容量电解电容采用卧式卡扣固定方式，降低整机的垂直高度，同时卡扣的抱紧力经过校核，即使设备受到轻微的磕碰也不会出现电容移位的情况。电路走线方面，高压供电线路与小信号线路分开排布，走线间距满足安规要求，避免高压线路对小信号线路的串扰，所有走线的固定采用耐高温的线卡，走线转角处做圆弧过渡，避免尖锐转角损伤线皮引发绝缘故障。
