游艇舱室可调式排气通风装置结构设计

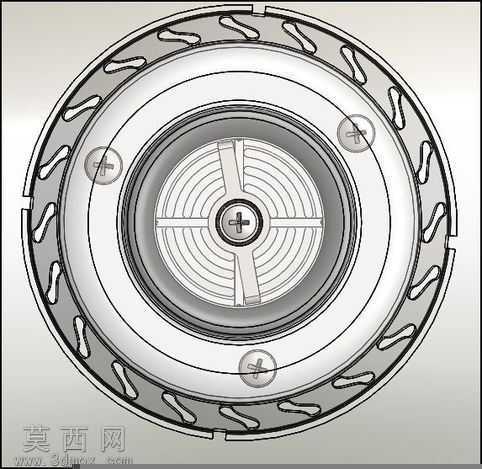

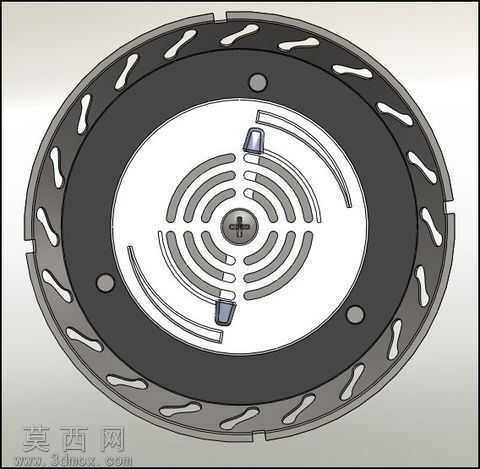

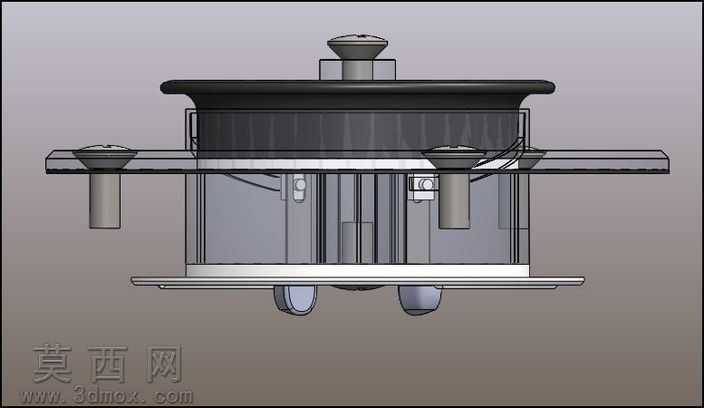

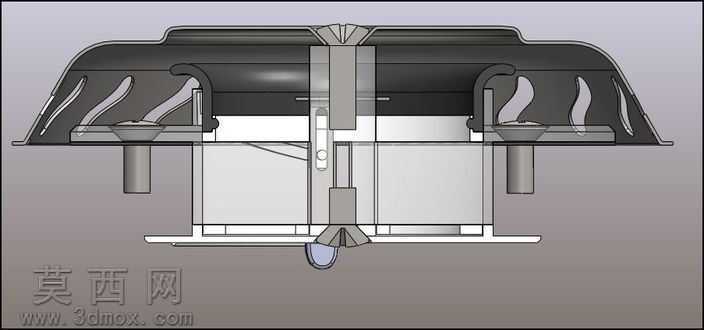

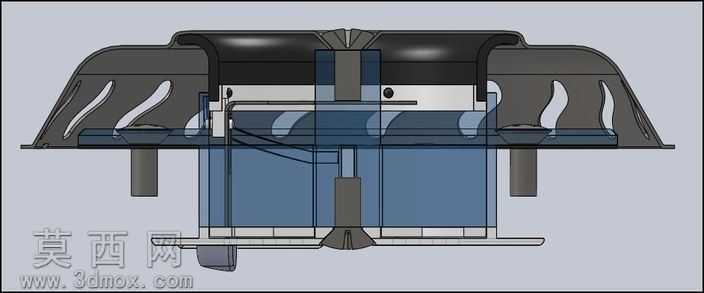

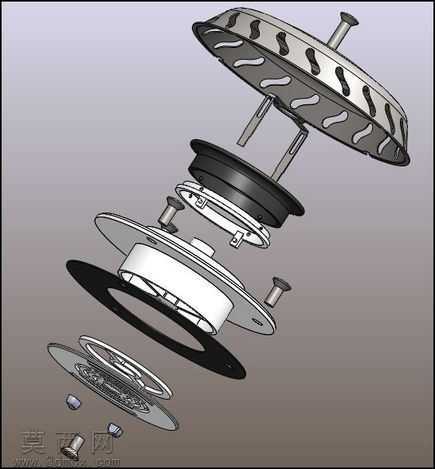

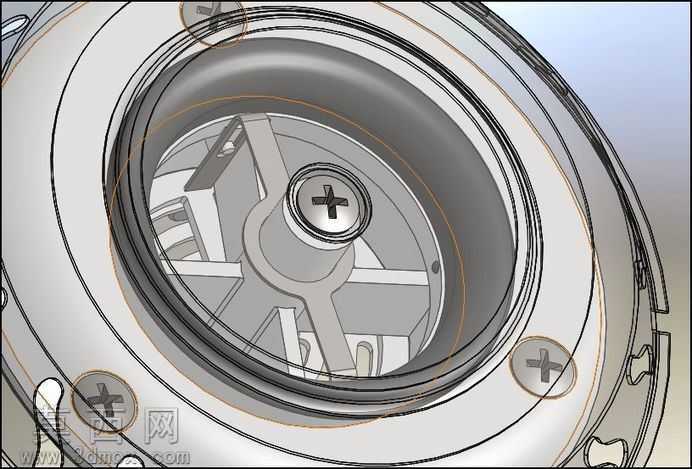

本作品为面向游艇舱室环境适配的排气通风装置，采用三维参数化建模完成全结构搭建，建模过程中对每一处配合公差做了预校验，确保各活动部件不存在运动干涉，可完整模拟实际工况下的调节动作。模型通过剖面渲染直观呈现内部双层腔体结构，外层为流线型防护外盖，曲面造型贴合游艇舱顶的安装弧度，既可以阻挡航行过程中飞溅的海水、杂物倒灌进入舱内，也能降低排气口位置的风阻，减少高速航行时产生的风噪。内部核心为可调式节气结构，通过中部的竖向调节连杆联动上下两组导流叶片，转动调节端即可改变叶片的开合角度，精准控制排气流量的大小，适配不同工况下的舱室通风换气需求。材质配置上，外盖、紧固螺丝、调节叶片采用不锈钢材质，抵御海洋高盐高湿环境下的腐蚀问题，延长构件使用寿命；密封垫片与可调密封副采用硅橡胶材质，利用其良好的弹性与耐老化性能，保证叶片闭合状态下的密封效果，避免雨水、海浪渗入舱室；其余内部支撑、定位配件采用工程塑料材质，在满足结构强度要求的前提下降低整体重量，减少对游艇安装位的载荷负担。建模过程中对每一处连接结构做了细节优化，比如外盖与基座的卡扣定位结构、调节连杆的限位卡槽、密封件的安装槽位都做了精准的尺寸匹配，无需二次修改即可直接导出用于开模生产或3D打印样件验证。整体结构设计紧凑，安装固定位分布合理，既可以满足游艇舱室的排气通风需求，也可经过尺寸调整后适配其他特种舱室、移动设备的通风场景，在细节处理上充分考虑了使用场景的特殊环境要求，每个小部件的结构都经过反复校验，确保装配后功能稳定可靠，不存在结构失效的风险。
