带齿轮轴承的组合式副轴结构设计

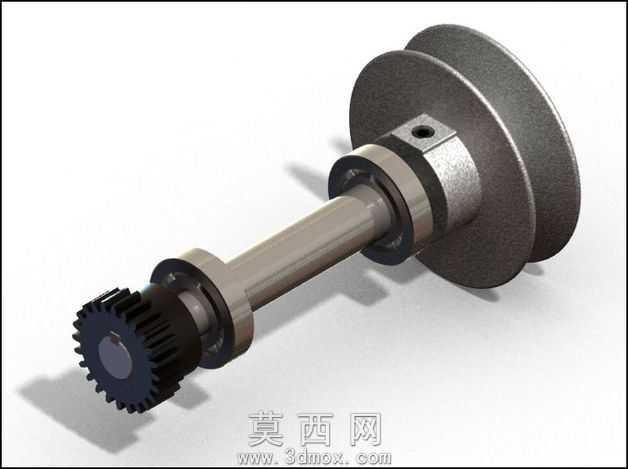

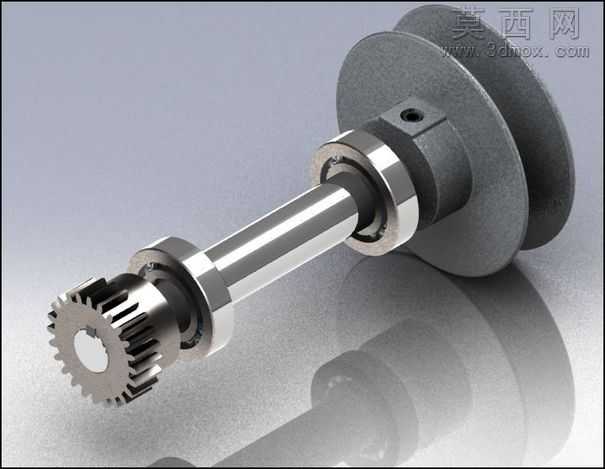

本作品为组合式副轴三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循机械传动零件的设计规范，对轴体、齿轮、轴承、配套轮盘等部件分别进行独立建模后完成装配约束，确保各部件间的配合公差符合实际机械装配要求。渲染阶段采用金属材质为主的材质体系，轴身部分赋予高抛光合金钢材质，通过调整粗糙度、金属度参数还原金属轴类零件表面的冷金属光泽与加工纹理；齿轮部分采用调质钢材质，在齿面区域添加细微的磨削纹理贴图，模拟实际齿轮加工后的表面状态；轴承部分区分内外圈与滚动体的材质差异，内外圈采用轴承钢材质，滚动体添加高反光的镀铬材质效果，还原轴承部件的真实质感；配套轮盘采用铸铁材质，调整哑光金属质感与细微的铸造纹理，区分与轴身、齿轮的材质差异。结构设计上，轴体采用阶梯轴结构，通过不同轴径的台阶面实现各部件的轴向定位，齿轮通过轴肩与键槽结构实现周向与轴向固定，轴承采用标准深沟球轴承结构，与轴颈采用过盈配合的装配关系，轮盘通过轴端台阶与锁紧结构实现固定，整体结构紧凑，传动路径清晰。设计思路围绕小型传动机构的副轴应用场景展开，在满足传动扭矩承载要求的前提下优化轴体的受力分布，通过阶梯轴的结构设计降低应力集中风险，各部件的选型均参考通用机械零件的标准参数，确保模型可直接用于后续的工程分析、装配模拟或教学演示场景，建模过程中对所有配合面添加了合理的倒角与圆角特征，既符合实际加工的工艺要求，也提升了模型渲染后的视觉真实感，整体模型装配关系完整，无干涉问题，各部件可独立拆解用于爆炸图制作或装配流程演示。
