双头开口呆扳手工业级三维设计作品

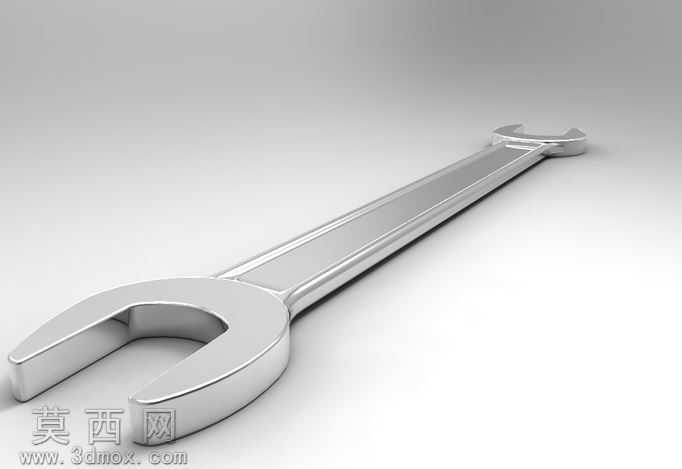

本作品为双头开口呆扳手的三维建模设计成果，建模阶段采用SolidWorks平台完成全参数化结构搭建，首先依据手动扳手的通用工程尺寸规范，确定扳手整体长径比、两端开口的适配规格、手柄截面的渐变弧度参数，先绘制手柄的中心引导线，再通过多截面放样命令生成手柄的基础实体，手柄部分从中间握持段向两端开口段逐步收窄，既保证握持时的受力均匀性，也兼顾整体结构的轻量化需求。两端开口部位采用对称式U型开口结构，建模时先绘制开口的轮廓草图，对开口的夹持面做微小的倾角处理，匹配实际五金扳手的夹持咬合角度，避免使用时出现打滑脱开的问题，再通过拉伸切除命令在手柄两端生成开口结构，随后对开口与手柄的衔接位置做圆角过渡处理，消除应力集中的薄弱点，提升扳手整体的结构强度。材质与渲染阶段，为模型赋予高碳钢金属材质，调整材质的粗糙度参数模拟发黑处理的哑光金属质感，添加细微的表面颗粒纹理还原工业级五金工具的真实表面状态，场景布置采用柔和的漫反射环境光，搭配弱度的方向补光突出扳手的轮廓线条与结构转折，渲染输出时开启环境光遮蔽效果，让手柄与开口的衔接处、开口内侧的结构细节呈现更具层次感。结构设计上严格遵循手动紧固工具的力学逻辑，手柄的截面采用扁方过渡造型，握持部位的厚度与宽度符合人体工学握持尺寸，长时间施力时不易硌手，两端开口的中心与手柄中心保持共线，保证拧动螺栓螺母时力矩传递顺畅，不会出现偏载导致的工件磨损或者扳手变形问题。整体建模过程全程保持参数可编辑状态，各部分尺寸关联设计，后续可根据不同的开口规格需求快速调整参数生成对应型号的扳手模型，可用于五金工具产品展示、装配教学演示、虚拟维修场景搭建等多种用途，模型结构完整无破面，细节还原度贴合真实工业产品的生产制造标准。
