可调式V型滚轮支撑支架结构设计

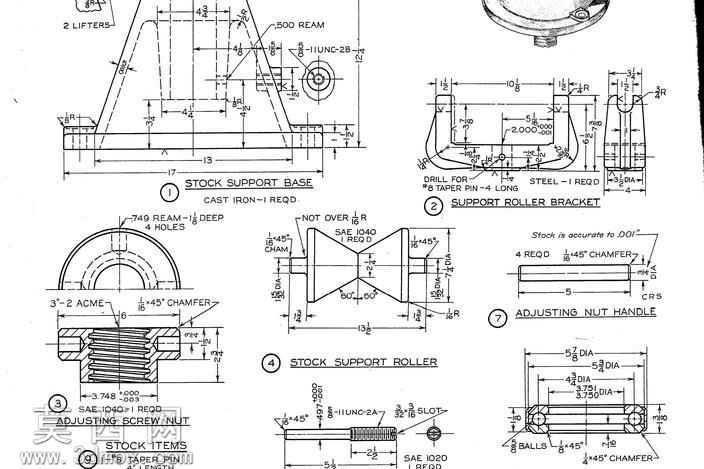

本作品为一款可调式V型滚轮支撑支架，整体采用Inventor完成全参数化三维建模，建模过程中严格遵循机械设计的公差配合规范，对每一处装配结构都做了干涉检查，确保各部件可实现预期的相对运动。模型整体采用自下而上的建模思路，先完成单个标准件与非标零件的建模，再按照装配约束关系完成总装，还原了支架的完整结构与调节逻辑。从结构上看，支架顶部为对称布置的V型双滚轮结构，滚轮采用光滑圆柱面设计，两个滚轮呈V型夹角布置，可对轴类、管类零件实现稳定的径向支撑，滚轮与支架上部的U型摆架通过销轴连接，可绕销轴自由转动，减少支撑件与支架之间的滑动摩擦。U型摆架下方连接调节螺杆结构，通过螺纹传动可实现上部支撑结构的高度升降调节，满足不同高度的支撑需求，螺杆部位配套设置了锁紧结构，调节到位后可锁定高度，避免使用过程中出现位置偏移。支架下部为锥形基座结构，上窄下宽的锥形设计有效提升了支架整体的稳定性，基座底部带有法兰安装边，可通过螺栓将支架整体固定在工作台或设备基座上，基座下方同样伸出一段螺杆，可用于与配套底座的连接或进一步的高度微调。材质渲染方面，模型对不同部件做了差异化的材质赋予，滚轮部分采用金属亮面钢材材质，还原金属加工后的光滑质感；摆架与基座部分采用发黑处理的金属材质，呈现哑光深灰的金属质感；螺纹部位还原了机加工后的纹理细节，销轴、锁紧部件采用与主体一致的金属材质，整体渲染效果贴近真实机械零件的表面质感，清晰区分不同功能部件。设计思路上，这款支架主打小型轴类、管件类零件的加工或检测支撑场景，V型滚轮的设计既可以保证被支撑件的同轴定位精度，又可以让被支撑件绕自身轴线灵活转动，方便完成圆周方向的加工、检测操作；高度调节结构拓展了支架的适配范围，可适配不同直径、不同安装高度的支撑需求；锥形基座加底部安装结构的设计，兼顾了支架的稳定性与安装便利性，整体结构紧凑，没有冗余设计，所有运动部件都预留了合理的装配间隙，符合实际机械加工与装配的工艺要求，可直接作为工装设计的参考模型使用。
