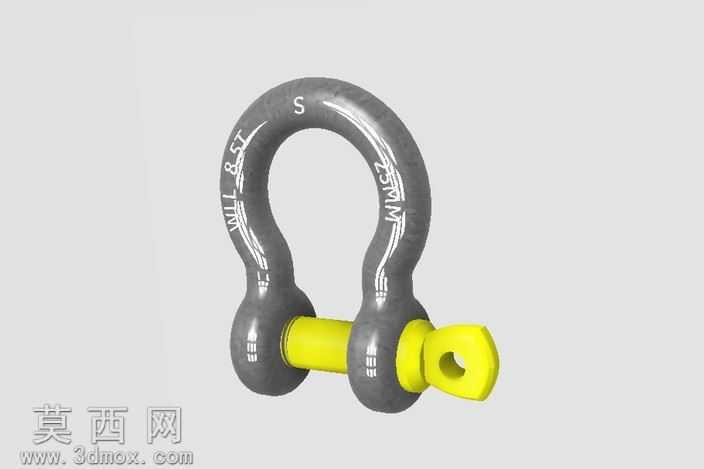

8.5吨级重型弓形卸扣三维设计作品

本作品为8.5吨额定载荷的重型弓形卸扣三维建模成果，建模过程严格遵循起重索具行业的尺寸规范与承重设计要求，采用参数化建模方式完成整体结构搭建，可根据实际使用需求快速调整额定载荷对应的尺寸参数，适配不同场景的吊装作业配套需求。模型主体分为弓形环体与横向销轴两个核心结构部件，建模时首先绘制弓形环的中心引导曲线，通过扫掠命令生成环体基础实体，对环体两端的销轴安装孔位进行同轴度约束，保证销轴装配后无卡滞、无偏心受力问题；销轴部分采用带孔销头的结构设计，建模时对销轴与环体的配合段设置合理的公差间隙，还原真实产品的装配逻辑，同时对销头的保险孔位做了细节还原，可配套保险销使用防止作业过程中销轴滑脱。材质与渲染阶段，针对弓形环体的高强度合金钢材质，调整金属材质的粗糙度、反射率参数，还原锻造合金钢表面的哑光磨砂质感，同时在环体表面复刻了真实产品的载荷标识、规格字符的蚀刻细节，提升模型的真实度；销轴部分采用醒目的亮黄色喷塑材质效果，与深灰色的环体形成清晰的视觉区分，既还原了实际起重配件的安全色设计规范，也让模型的结构分界更加清晰直观。结构设计上重点强化了弓形环的受力薄弱位置，对环体的弯曲过渡段做了圆弧优化处理，避免应力集中问题，环体两端的销轴安装座做了加厚处理，匹配8.5吨级的承重要求，销轴的直径、插装深度均经过尺寸校核，保证整体结构的受力合理性。建模过程中对所有棱角位置做了符合工业生产要求的倒角处理，既还原了锻造卸扣的真实工艺特征，也避免模型出现尖锐棱边的渲染失真问题，整体模型装配关系完整，可直接用于吊装场景的装配模拟、产品展示以及工程结构校核使用。
