神盾局标识立体徽章三维结构设计

　　这款立体标识的结构设计，最初是面向文创周边、主题展陈道具领域的落地需求展开的，在做三维结构拆解前，首先要明确不同应用场景下的安装边界与使用要求：如果是作为桌面装饰摆件，底部需要预留0.8mm深度的平底安装位，可直接粘贴防滑绒垫或者搭配金属支撑底座，整体外轮廓直径控制在80-150mm区间时，握持感与摆放视觉比例最优；如果是作为服饰、箱包的金属徽章使用，整体厚度要压缩到3mm以内，背面需要预留两个直径1.2mm的焊针定位孔，孔位间距严格匹配常规蝴蝶扣的安装尺寸，边缘要做R0.3mm的圆角钝化处理，避免日常佩戴时剐蹭织物或者皮肤；如果是作为墙面大型装饰标识使用，单块直径可放大到800-1200mm，背部需要设计纵横交错的加强筋结构，筋高20mm、筋厚8mm，同时在加强筋交点处预留M6的挂装螺丝孔位，保证大尺寸状态下结构不会出现翘曲变形。

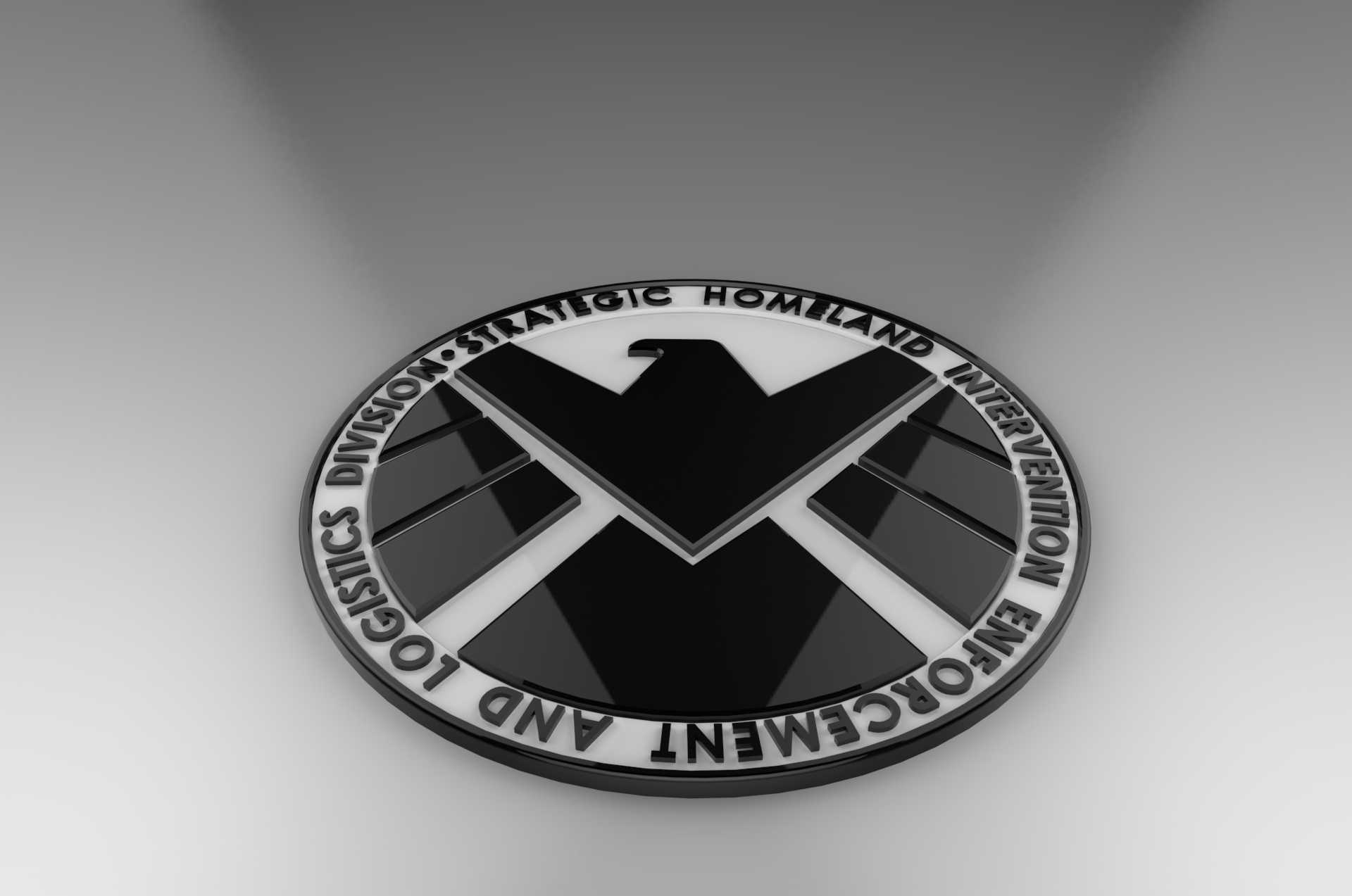

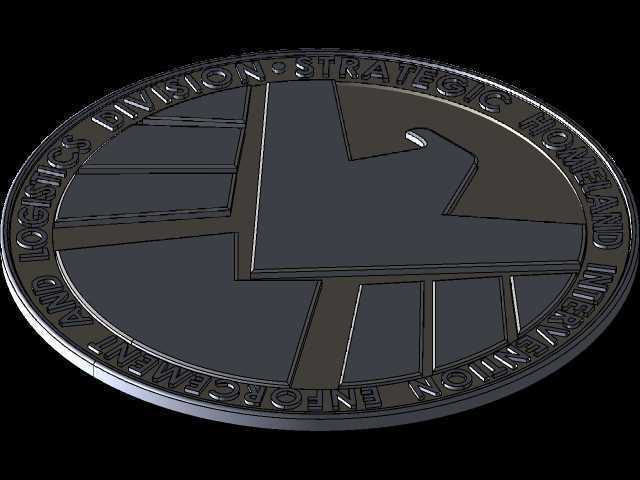

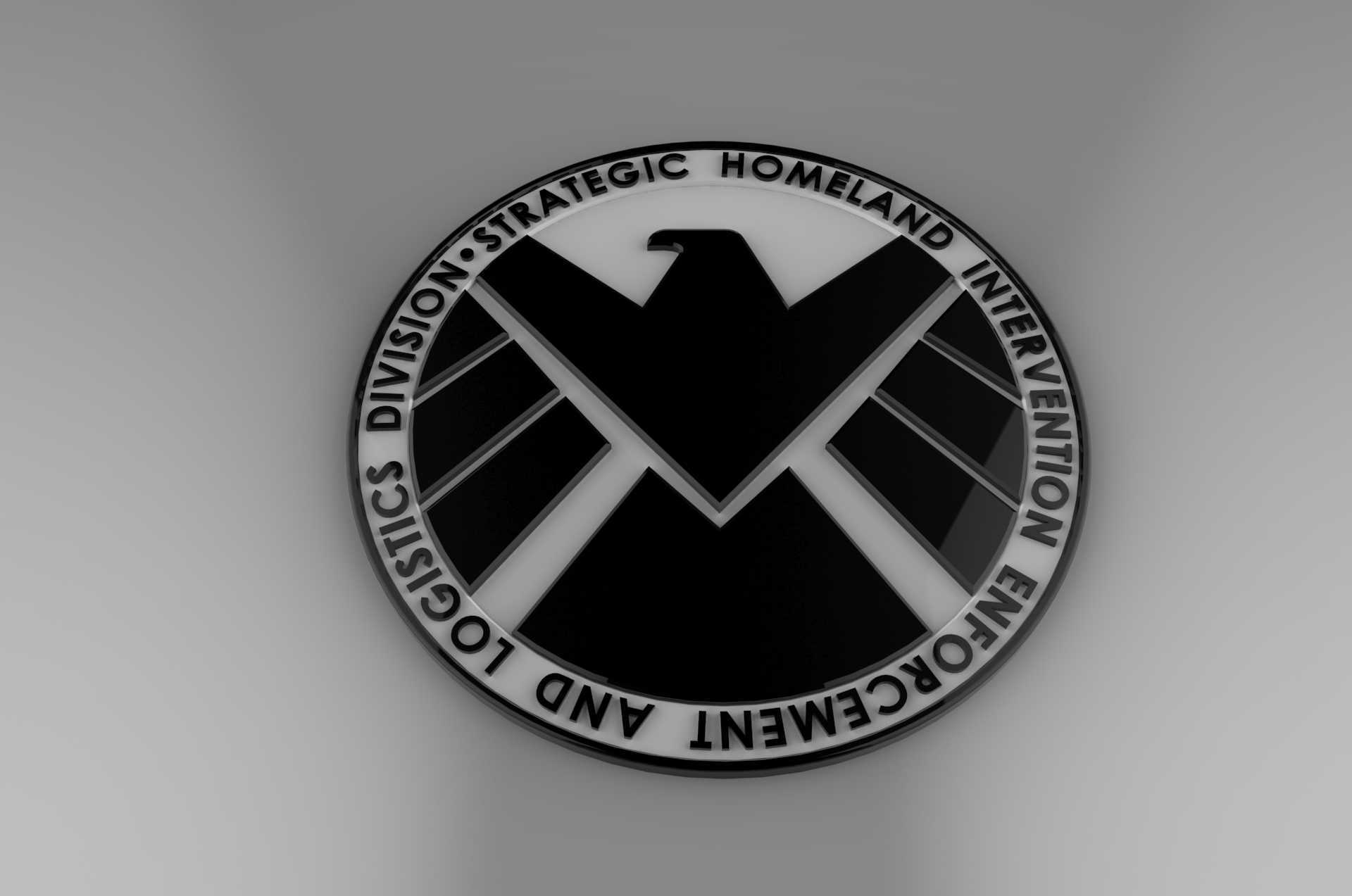

　　从结构设计思路来看，整个标识采用分层嵌套的结构逻辑，最底层是圆形的基底环，环体宽度占整体半径的1/5，环面上的环绕文字采用下沉0.5mm的阴刻设计，文字笔画宽度统一为0.8mm，无论是采用CNC精雕加工、金属压铸还是3D打印工艺，都能保证文字笔画清晰不糊边，不会出现脱模或者加工断刀的问题。中间层的鹰形主体结构做了1.2mm的抬升处理，鹰翼上的三道斜向分割槽深度与基底环的阴刻深度保持一致，槽体边缘做微小的倒角过渡，避免应力集中，尤其是鹰头位置的尖角结构，做了R0.2mm的圆角优化，既保留视觉上的锐利感，又能避免加工或者运输过程中出现尖角崩断的情况。最外层的圆形外边缘做了0.4mm的凸边处理，相当于给整个标识加了一圈防护边框，哪怕是受到轻微的磕碰，首先接触外力的是外凸的边框，不会直接损伤内部的鹰形图案与文字区域。

　　在实际功能适配方面，这款结构设计预留了多工艺落地的调整余量：如果采用金属冲压工艺制作徽章，所有的抬升与下沉结构的拔模斜度统一设置为1.5度，冲压模具的分型面设置在基底环的底平面，不会在可见表面留下合模线；如果采用亚克力或者树脂材料做发光标识，基底环的阴刻文字区域可以做透光处理，背部预留2mm深度的灯条安装槽，可直接嵌入软质LED灯条，鹰形主体部分做遮光处理，就能实现文字环绕发光的视觉效果；如果是作为展会的大型落地标识，结构内部可以设计成中空形式，壁厚控制在5mm，既能降低整体重量，又能减少材料消耗，中空区域还可以预留走线空间，方便集成灯光或者互动感应装置。

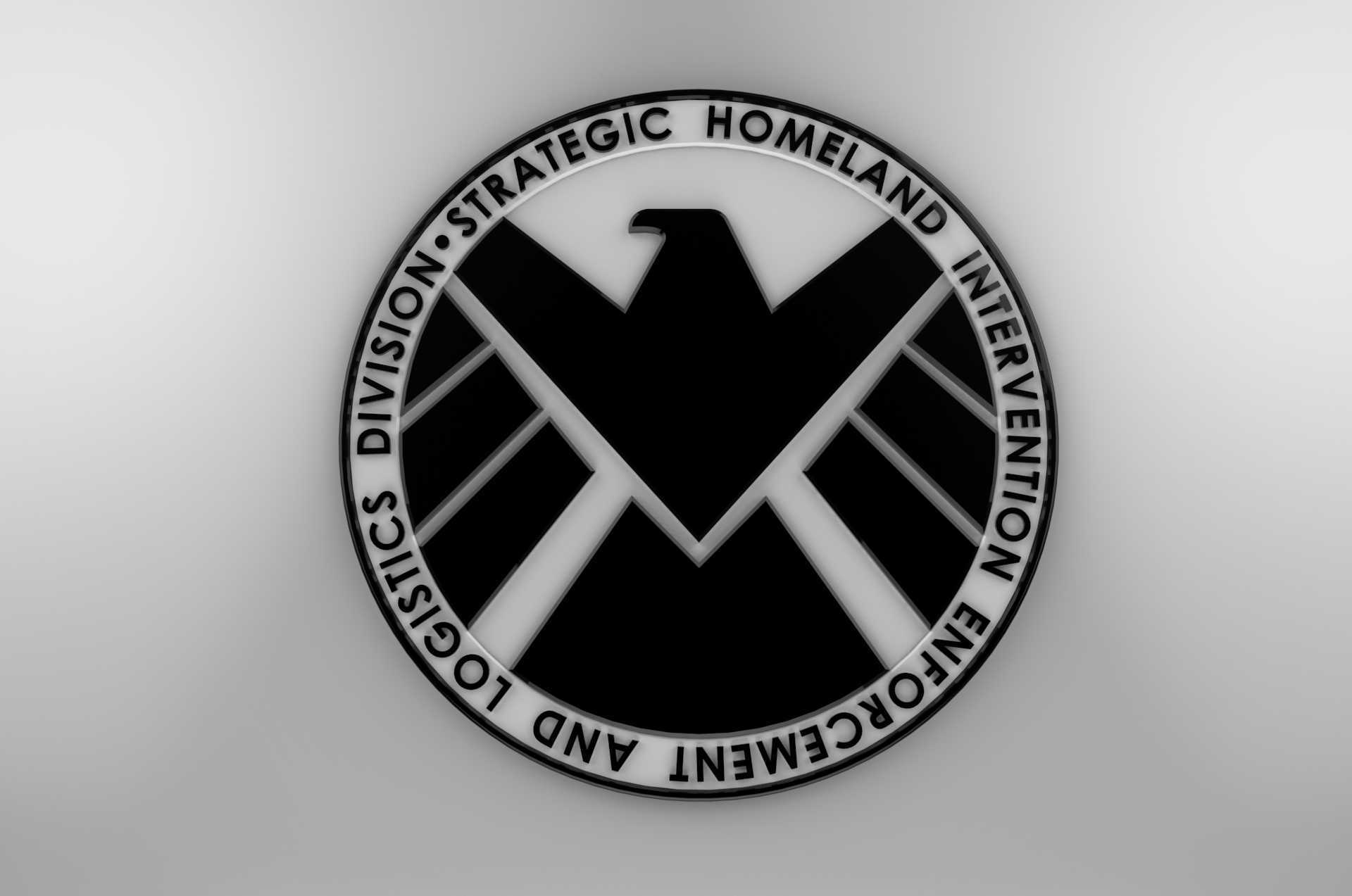

　　做尺寸链校核的时候，要特别注意环形文字的排版精度，所有文字沿圆周方向均匀分布，文字的径向位置保持一致，距离环带内外边缘的距离不小于1.5mm，避免加工时文字太靠近边缘出现缺料。鹰形图案的中心与整个圆形基底的中心同轴度公差控制在0.1mm以内，鹰翼上的斜向分割槽左右对称，对称度公差不超过0.15mm，保证整体视觉上的规整感。安装位的设计要考虑不同场景的兼容性，比如作为徽章使用时的焊针孔位置，同时也可以适配强磁背胶的安装方式，孔位区域做局部加厚处理，保证焊接或者粘贴的结构强度；作为墙面标识使用时，挂装孔位采用腰型孔设计，长度方向预留5mm的安装调整余量，降低现场安装时的对位难度。

　　从结构可靠性角度出发，所有的结构转角都避免了直角锐边，不同厚度的结构衔接处做了平滑的坡度过渡，不会出现壁厚突变导致的注塑缩痕、压铸冷隔或者3D打印层间开裂的问题。针对不同材料的收缩率，三维模型里预留了对应的缩放余量，比如采用锌合金压铸时预留0.3%的收缩率，采用PLA材料3D打印时预留0.2%的收缩率，采用亚克力板材雕刻时不需要预留收缩量，但要把刀具的加工半径补偿考虑到模型的尺寸设计里，保证最终加工出来的成品尺寸与设计值偏差控制在允许范围内。
